Aiken mcm 70m 170101018 Инструкция по эксплуатации онлайн [4/13] 189317

Содержание

• Для снятия упаковочной тары не требуется особой оснастки необходимо надеть защитные перчатки разрезать ножницами или кусачками упаковочную ленту вытащить металлические скобки если они присутствуют открыть верхнюю часть коробки осторожно извлечь детали и комплектующие смесителя и произвести сборку рекомендуется сохранить упаковочную тару в надлежащем месте на случай возможной транспортировки смесителя в другое место по крайней мере на время гарантийного срока 5
• Для удобства и компактности упаковки смеситель поступает в разобранном виде рис сборку производить на полу после осмотра и проверки деталей смесителя нужно произвести расконсервацию удалить консервантную смазку с поверхности бумагой ветошью остатки удалить технической салфеткой и безкислотным раствором 5
• Опрокидывающий штурвал установите опрокидывающий штурвал с фиксирующей тарелкой на фланце рамы и закрепите двумя шестигранными болтами м8х20 с плоскими и стопорными шайбами и гайками 5

Похожие устройства

• Airline abt-12-01 Инструкция по эксплуатации
• Airline avm-d-01 Инструкция по эксплуатации
• Airline adrl-1w20-03 Инструкция по эксплуатации
• Al-Ko 2500-c 130930 Инструкция по эксплуатации
• Al-Ko 2000i 130933 Инструкция по эксплуатации
• Al-Ko classic 3.22 se limited edition 112805 Инструкция по эксплуатации
• Al-Ko khs 5204 113251 Инструкция по эксплуатации
• Al-Ko mh 5065 r 113276 Инструкция по эксплуатации
• Al-Ko mh 5005 r 113256 Инструкция по эксплуатации
• Al-Ko 36 li lb 113332 Инструкция по эксплуатации
• Al-Ko snowline 55 e 113096 Инструкция по эксплуатации
• Al-Ko ht 36 li 113331 Инструкция по эксплуатации
• Al-Ko bc 330 mt - multitool 112942 Инструкция по эксплуатации
• Al-Ko bc 260 b-s classic 112939 Инструкция по эксплуатации
• Al-Ko bc 260 l classic 112814 Инструкция по эксплуатации
• Al-Ko mh 4005 113255 Инструкция по эксплуатации
• Al-Ko mh 350-4 112644 Инструкция по эксплуатации
• Al-Ko eks 2400/40 113123 Инструкция по эксплуатации
• Al-Ko bmp 30000 113217 Инструкция по эксплуатации
• Al-Ko bmp 14000 113216 Инструкция по эксплуатации

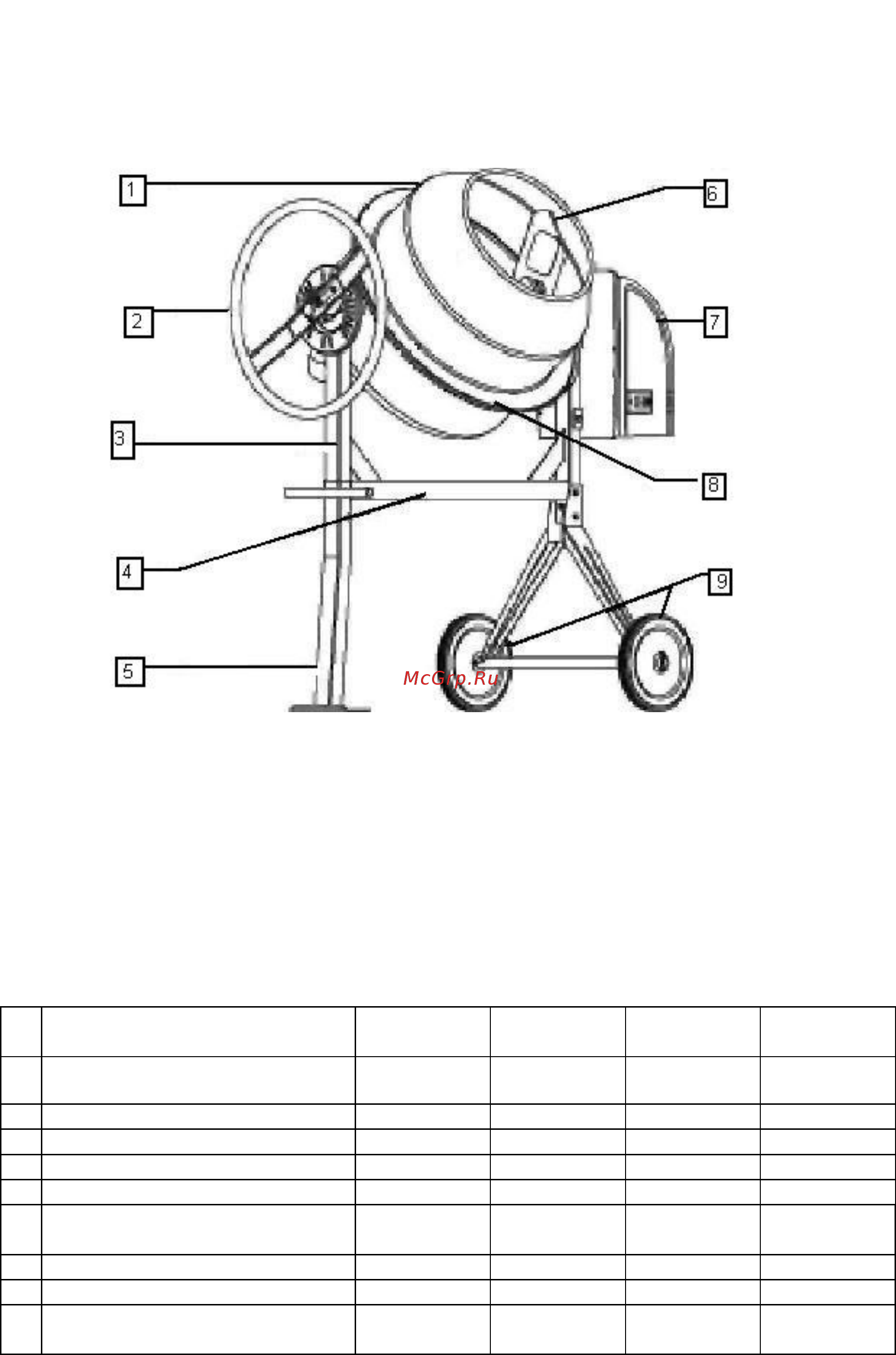

2 НАЗНАЧЕНИЕ ИЗДЕЛИЯ Бетоносмесители моделей MCM 70М MCM 120С МСМ 160С МСМ 180М предназначены для приготовления подвижных бетонных смесей П2 П4 по ГОСТ 7473 85 растворов а также их сухих компонентов 3 ТЕХНИЧЕСКОЕ ОПИСАНИЕ Рис 1 1 Барабан 2 Поворотный механизм штурвал 3 Рама 4 Коромысло 5 Опора 6 Лопасть смесителя 7 Привод 8 Венец зубчатый 9 Колеса 3 1 ТЕХНИЧЕСКИЕ ДАННЫЕ Показатели МСМ70 1 Тип смесителя 2 3 4 5 6 Объем готового замеса л Тип электродвигателя Напряжение питания В Гц Потребляемая мощность Вт Максимальный объем готовой смеси л Диаметр горловины мм Фракция щебня мм Скорость вращения барабана мин1 7 8 9 МСМ120 МСМ160 МСМ180 Гравитационн Гравитационн Гравитационн Гравитационн ый ый ый ый 160 180 70 120 Однофазный Однофазный Однофазный Однофазный 220 50 220 50 220 50 220 50 250 375 550 550 80 110 50 120 284 25 28 385 25 28 4 385 25 28 385 25 28
