Aiken mcm 70m 170101018 Инструкция по эксплуатации онлайн [6/13] 189317

Содержание

• Для снятия упаковочной тары не требуется особой оснастки необходимо надеть защитные перчатки разрезать ножницами или кусачками упаковочную ленту вытащить металлические скобки если они присутствуют открыть верхнюю часть коробки осторожно извлечь детали и комплектующие смесителя и произвести сборку рекомендуется сохранить упаковочную тару в надлежащем месте на случай возможной транспортировки смесителя в другое место по крайней мере на время гарантийного срока 5
• Для удобства и компактности упаковки смеситель поступает в разобранном виде рис сборку производить на полу после осмотра и проверки деталей смесителя нужно произвести расконсервацию удалить консервантную смазку с поверхности бумагой ветошью остатки удалить технической салфеткой и безкислотным раствором 5
• Опрокидывающий штурвал установите опрокидывающий штурвал с фиксирующей тарелкой на фланце рамы и закрепите двумя шестигранными болтами м8х20 с плоскими и стопорными шайбами и гайками 5

Похожие устройства

• Airline abt-12-01 Инструкция по эксплуатации
• Airline avm-d-01 Инструкция по эксплуатации
• Airline adrl-1w20-03 Инструкция по эксплуатации
• Al-Ko 2500-c 130930 Инструкция по эксплуатации
• Al-Ko 2000i 130933 Инструкция по эксплуатации
• Al-Ko classic 3.22 se limited edition 112805 Инструкция по эксплуатации
• Al-Ko khs 5204 113251 Инструкция по эксплуатации
• Al-Ko mh 5065 r 113276 Инструкция по эксплуатации
• Al-Ko mh 5005 r 113256 Инструкция по эксплуатации
• Al-Ko 36 li lb 113332 Инструкция по эксплуатации
• Al-Ko snowline 55 e 113096 Инструкция по эксплуатации
• Al-Ko ht 36 li 113331 Инструкция по эксплуатации
• Al-Ko bc 330 mt - multitool 112942 Инструкция по эксплуатации
• Al-Ko bc 260 b-s classic 112939 Инструкция по эксплуатации
• Al-Ko bc 260 l classic 112814 Инструкция по эксплуатации
• Al-Ko mh 4005 113255 Инструкция по эксплуатации
• Al-Ko mh 350-4 112644 Инструкция по эксплуатации
• Al-Ko eks 2400/40 113123 Инструкция по эксплуатации
• Al-Ko bmp 30000 113217 Инструкция по эксплуатации
• Al-Ko bmp 14000 113216 Инструкция по эксплуатации

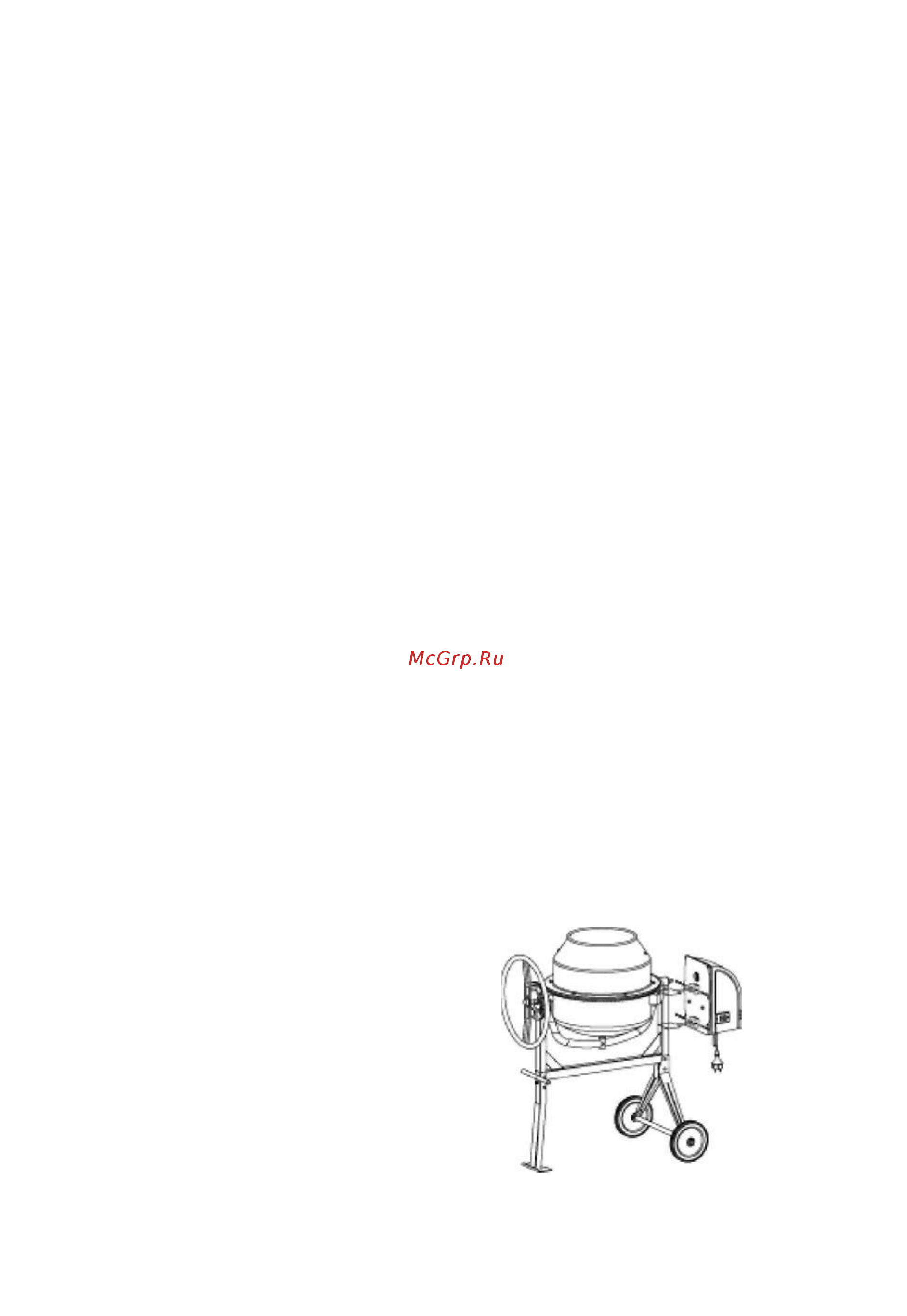

К раме лежащей на боку прикрепите опорную ногу Вставьте 2 шестигранных болта М8х70 в отверстия с одной стороны затем поставьте плоские шайбы стопорные шайбы и гайки Наденьте пружину на стержень нижнего плунжера Скрепите стержни плунжеров шестигранным болтом М6х25 и гайкой Для удержания пружины на месте вставьте разрезной шплинт и разогните его концы Затяните Поверните раму и прикрепите кронштейн таким же способом Убедитесь что все болты затянуты 4 2 3 НИЖНИЙ БАРАБАН Надвиньте подшипниковый узел на вал застопорите его спиральным кольцом с помощью помощников осторожно установите нижний барабан с опорным коромыслом на боковые опоры станины таким образом чтобы подшипниковые узлы вошли в пазы сделанные в боковых опорах Вал большего диаметра лежит на нижнем кронштейне Совместите отверстие в боковой опоре с отверстием в подшипниковом узле и вставьте шестигранный болт М8х65 затем наденьте плоскую шайбу стопорную шайбу и гайку Установите верхний кронштейн на вал большего диаметра чтобы его отверстия совпали с отверстиями в нижнем кронштейне Вставьте два болта М8х20 в отверстия затем плоские шайбы стопорные шайбы и гайки и затяните снизу Затяните все соединения гаечным ключом 4 2 4 ЛОПАСТИ СМЕСИТЕЛЯ Смонтируйте смесительные лопасти внутри нижнего барабана предварительно с люфтом В донной части барабана имеются два отверстия в которые вставляются снаружи болты М 10x20 Изнутри на них надевается кожаная шайба плоская шайба стопорная шайба и навинчивается гайка но не до конца Кожаная шайба помещается между лопаткой и барабаном ПРИМЕЧАНИЕ На верней и нижней частях барабана нанесены две стрелки чтобы обозначить их взаимное расположение Если возникнут трудности при позиционировании смесительных лопаток то лучше временно установить верхнюю часть барабана поверх нижней и поворачивая её совместить стрелки 4 2 5 ВЕРХНИЙ БАРАБАН Установите верхний барабан на нижний таким образом чтобы совместились монтажные отверстия а также стрелки в обеих частях Вверните шестигранный болт М8х16 в каждое из 10 резьбовых отверстий в узле обод зубчатый венец Выполняйте процесс затягивания гаек последовательно Прикрепите смесительные лопатки к верхнему барабану с помощью двух винтов М8х16 с крестовой головкой снаружи через отверстия в барабане Кожаная шайба должна быть установлена внутри между барабаном и лопаткой Закрепите смесительные лопатки изнутри используя плоскую шайбу стопорную шайбу и гайку И наконец убедитесь что и верхнее и нижнее крепления лопатки затянуты 4 2 6 РЕДУКТОР Совместив шпоночные пазы надвиньте коробку редуктора на вал шестерню Наверните гайку с плоской и стопорной шайбами на каждую резьбовую шпильку Прикрепите кронштейн нижнего корпуса болтом М8х70 с плоской и стопорной шайбами и гайкой 6
