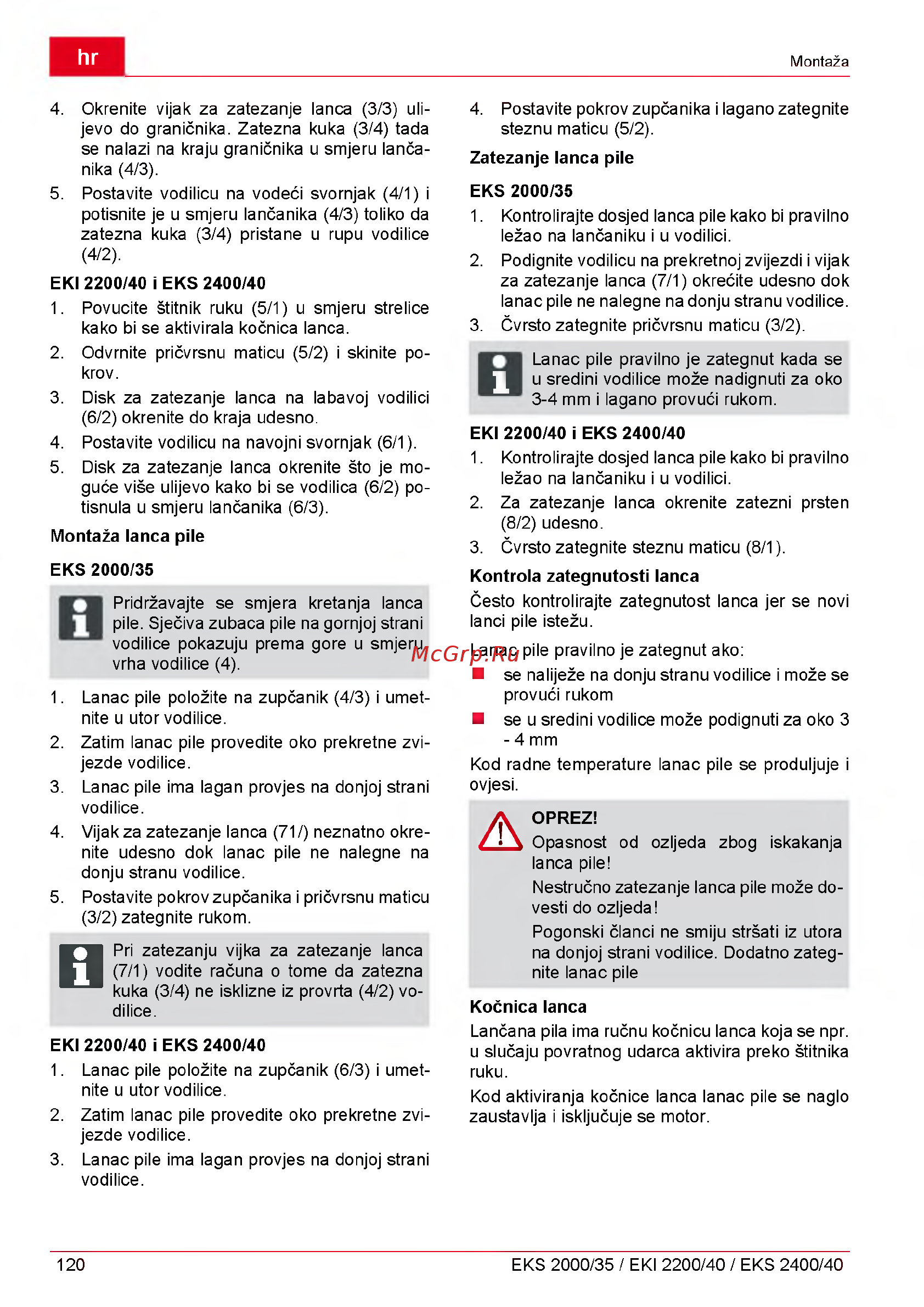

hr
Montaža
4. Okrenite vijak za zatezanje lanca (3/3) uli
jevo do graničnika. Zatezna kuka (3/4) tada
se nalazi na kraju graničnika u smjeru lanča
nika (4/3).
5. Postavite vodilicu na vodeći svornjak (4/1) i
potisnite je u smjeru lančanika (4/3) toliko da
zatezna kuka (3/4) pristane u rupu vodilice
(4/2).
EKI 2200/40 i EKS 2400/40
1. Povucite štitnik ruku (5/1) u smjeru strelice
kako bi se aktivirala kočnica lanca.
2. Odvrnite pričvrsnu maticu (5/2) i skinite po
krov.
3. Disk za zatezanje lanca na labavoj vodilici
(6/2) okrenite do kraja udesno.
4. Postavite vodilicu na navojni svornjak (6/1).
5. Disk za zatezanje lanca okrenite što je mo
guće više ulijevo kako bi se vodilica (6/2) po
tisnula u smjeru lančanika (6/3).
Montaža lanca pile
EKS 2000/35
1. Lanac pile položite na zupčanik (4/3) i umet
nite u utor vodilice.
2. Zatim lanac pile provedite oko prekretne zvi
jezde vodilice.
3. Lanac pile ima lagan provjes na donjoj strani
vodilice.
4. Vijak za zatezanje lanca (71/) neznatno okre
nite udesno dok lanac pile ne nalegne na
donju stranu vodilice.
5. Postavite pokrov zupčanika i pričvrsnu maticu
(3/2) zategnite rukom.
EKI 2200/40 i EKS 2400/40
1. Lanac pile položite na zupčanik (6/3) i umet
nite u utor vodilice.
2. Zatim lanac pile provedite oko prekretne zvi
jezde vodilice.
3. Lanac pile ima lagan provjes na donjoj strani
vodilice.
4. Postavite pokrov zupčanika i lagano zategnite
steznu maticu (5/2).
Zatezanje lanca pile
EKS 2000/35
1. Kontrolirajte dosjed lanca pile kako bi pravilno
ležao na lančaniku i u vodilici.
2. Podignite vodilicu na prekretnoj zvijezdi i vijak
za zatezanje lanca (7/1) okrećite udesno dok
lanac pile ne nalegne na donju stranu vodilice.
3. Čvrsto zategnite pričvrsnu maticu (3/2).
Lanac pile pravilno je zategnut kada se
u sredini vodilice može nadignuti za oko
3-4 mm i lagano provući rukom.
EKI 2200/40 i EKS 2400/40
1. Kontrolirajte dosjed lanca pile kako bi pravilno
ležao na lančaniku i u vodilici.
2. Za zatezanje lanca okrenite zatezni prsten
(8/2) udesno.
3. Čvrsto zategnite steznu maticu (8/1).
Kontrola zategnutosti lanca
Često kontrolirajte zategnutost lanca jer se novi
lanci pile istežu.
Lanac pile pravilno je zategnut ako:
■ se naliježe na donju stranu vodilice i može se
provući rukom
■ se u sredini vodilice može podignuti za oko 3
- 4 mm
Kod radne temperature lanac pile se produljuje i
ovjesi.
A
OPREZ!
Opasnost od ozljeda zbog iskakanja
lanca pile!
Nestručno zatezanje lanca pile može do
vesti do ozljeda!
Pogonski članci ne smiju stršati iz utora
na donjoj strani vodilice. Dodatno zateg
nite lanac pile
Kočnica lanca
Lančana pila ima ručnu kočnicu lanca koja se npr.
u slučaju povratnog udarca aktivira preko štitnika
ruku.
Kod aktiviranja kočnice lanca lanac pile se naglo
zaustavlja i isključuje se motor.
Pridržavajte se smjera kretanja lanca
pile. Sječiva zubaca pile na gornjoj strani
vodilice pokazuju prema gore u smjeru
vrha vodilice (4).
H
Pri zatezanju vijka za zatezanje lanca
(7/1) vodite računa o tome da zatezna
kuka (3/4) ne isklizne iz provrta (4/2) vo
dilice.
1
120 EKS 2000/35 / EKI 2200/40 / EKS 2400/40
