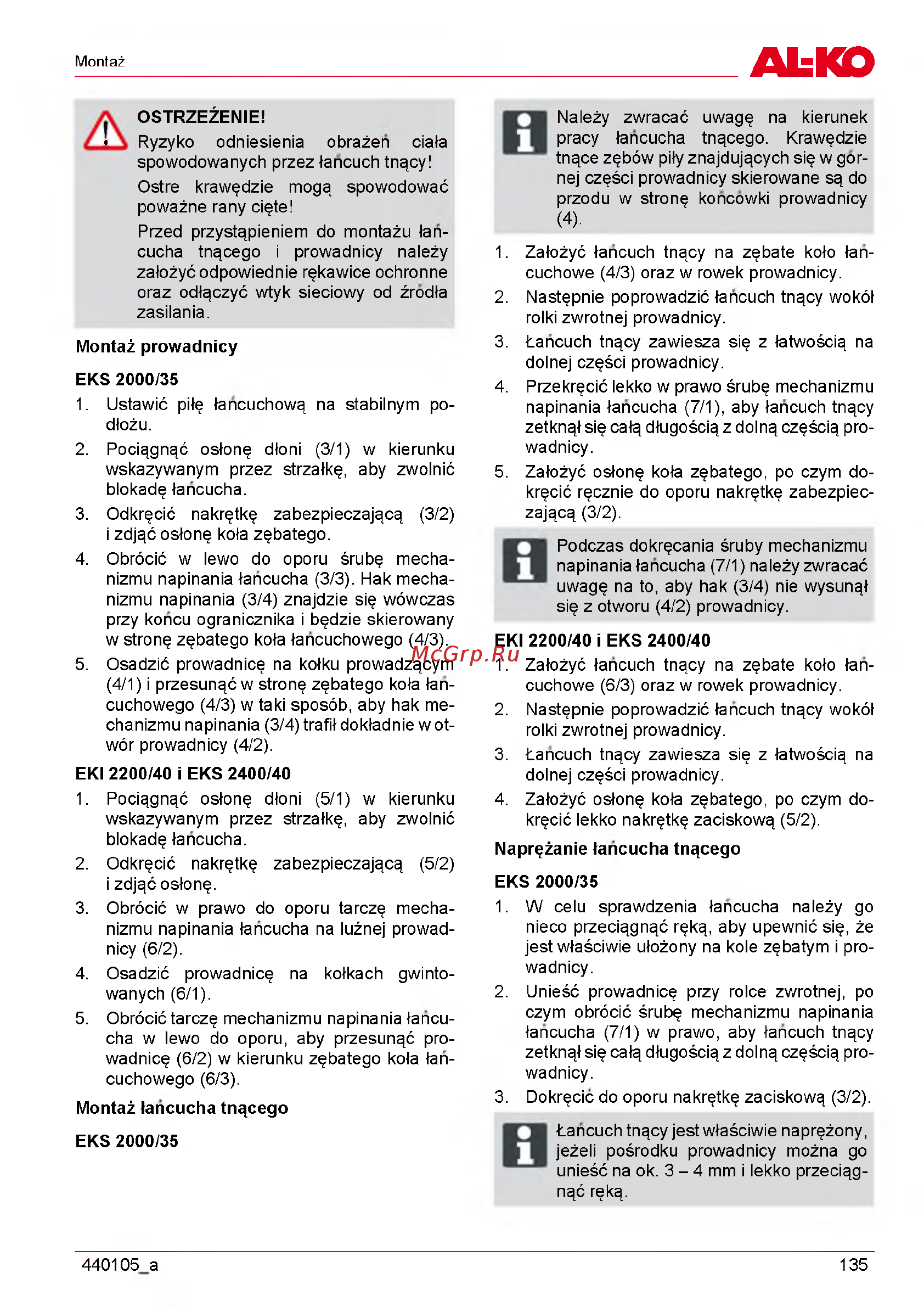

Montaž

ALKO

Naležy zwracać uwag^ na kierunek

pracy tancucha tn^cego. Kraw^dzie

tn^ce z^bćw pity znajduj^cych si^ w gor-

nej cz^šci prowadnicy skierowane s^ do

przodu w stron^ koncowki prowadnicy

(4).

OSTRZEŽENIE!

• Ryzyko odniesienia obražen ciata

spowodowanych przez tancuch tn^cy!

Ostre kraw^dzie mog^ spowodować

powažne rany ci^te!

Przed przyst^pieniem do montažu tan-

cucha tn^cego i prowadnicy naležy

zatožyć odpowiednie r^kawice ochronne

oraz odt^czyć wtyk sieciowy od žrodta

zasilania.

Montaž prowadnicy

EKS 2000/35

1. Ustawić pit^ tancuchow^ na stabilnym po-

dtožu.

2. Poci^gn^ć oston^ dtoni (3/1) w kierunku

wskazywanym przez strzatk^, aby zwolnić

blokad^ tancucha.

3. Odkr^cić nakr^tk^ zabezpieczaj^c^ (3/2)

i zdj^ć oston^ kota z^batego.

4. Obrćcić w lewo do oporu šrub^ mecha-

nizmu napinania tancucha (3/3). Hak mecha-

nizmu napinania (3/4) znajdzie si^ wćwczas

przy koncu ogranicznika i b^dzie skierowany

w stron^ z^batego kota tancuchowego (4/3).

5. Osadzić prowadnic$ na kotku prowadz^cym

(4/1) i przesun^ć w stron^ z^batego kota tan-

cuchowego (4/3) w taki sposćb, aby hak me-

chanizmu napinania (3/4) trafit doktadnie w ot-

wćr prowadnicy (4/2).

EKI 2200/40 i EKS 2400/40

1. Poci^gn^ć oston^ dtoni (5/1) w kierunku

wskazywanym przez strzatk^, aby zwolnić

blokad^ tancucha.

2. Odkr^cić nakr^tk^ zabezpieczaj^c^ (5/2)

i zdj^ć oston^.

3. Obrćcić w prawo do oporu tarcz^ mecha-

nizmu napinania tancucha na lužnej prowad-

nicy (6/2).

4. Osadzić prowadnic$ na kotkach gwinto-

wanych (6/1).

5. Obrćcić tarcz^ mechanizmu napinania tancu-

cha w lewo do oporu, aby przesun^ć pro-

wadnic^ (6/2) w kierunku z^batego kota tan-

cuchowego (6/3).

Montaž tancucha tn^cego

EKS 2000/35

1. Zatožyć tancuch tn^cy na zibate koto tan-

cuchowe (4/3) oraz w rowek prowadnicy.

2. Nast^pnie poprowadzić tancuch tn^cy wokćt

rolki zwrotnej prowadnicy.

3. tancuch tn^cy zawiesza si^ z tatwošci^ na

dolnej cz^šci prowadnicy.

4. Przekr^cić lekko w prawo šrub^ mechanizmu

napinania tancucha (7/1), aby tancuch tn^cy

zetkn^t si^ cat^ dtugošci^ z doln^ cz^šci^ pro-

wadnicy.

5. Zatožyć oston^ kota z^batego, po czym do-

kr^cić r^cznie do oporu nakr^tk^ zabezpiec-

zaj^c^ (3/2).

Podczas dokr^cania šruby mechanizmu

napinania tancucha (7/1) naležy zwracać

uwag$ na to, aby hak (3/4) nie wysun^t

si^ z otworu (4/2) prowadnicy.

EKI 2200/40 i EKS 2400/40

1. Zatožyć tancuch tn^cy na zibate koto tan-

cuchowe (6/3) oraz w rowek prowadnicy.

2. Nast^pnie poprowadzić tancuch tn^cy wokćt

rolki zwrotnej prowadnicy.

3. tancuch tn^cy zawiesza si^ z tatwošci^ na

dolnej cz^šci prowadnicy.

4. Zatožyć oston^ kota z^batego, po czym do-

kr^cić lekko nakr^tk^ zaciskow^ (5/2).

Naprežanie tancucha tn^cego

EKS 2000/35

1. W celu sprawdzenia tancucha naležy go

nieco przeci^gn^ć r^k^, aby upewnić si^, že

jest wtašciwie utožony na kole z^batym i pro-

wadnicy.

2. Uniešć prowadnic$ przy rolce zwrotnej, po

czym obrćcić šrub^ mechanizmu napinania

tancucha (7/1) w prawo, aby tancuch tn^cy

zetkn^t si^ cat^ dtugošci^ z doln^ cz^šci^ pro-

wadnicy.

3. Dokr^cić do oporu nakr^tk^ zaciskow^ (3/2).

tancuch tn^cy jest wtašciwie napr^žony,

ježeli pošrodku prowadnicy možna go

uniešć na ok. 3 - 4 mm i lekko przeci^g-

n^ć r^k^.

440105 a 135
