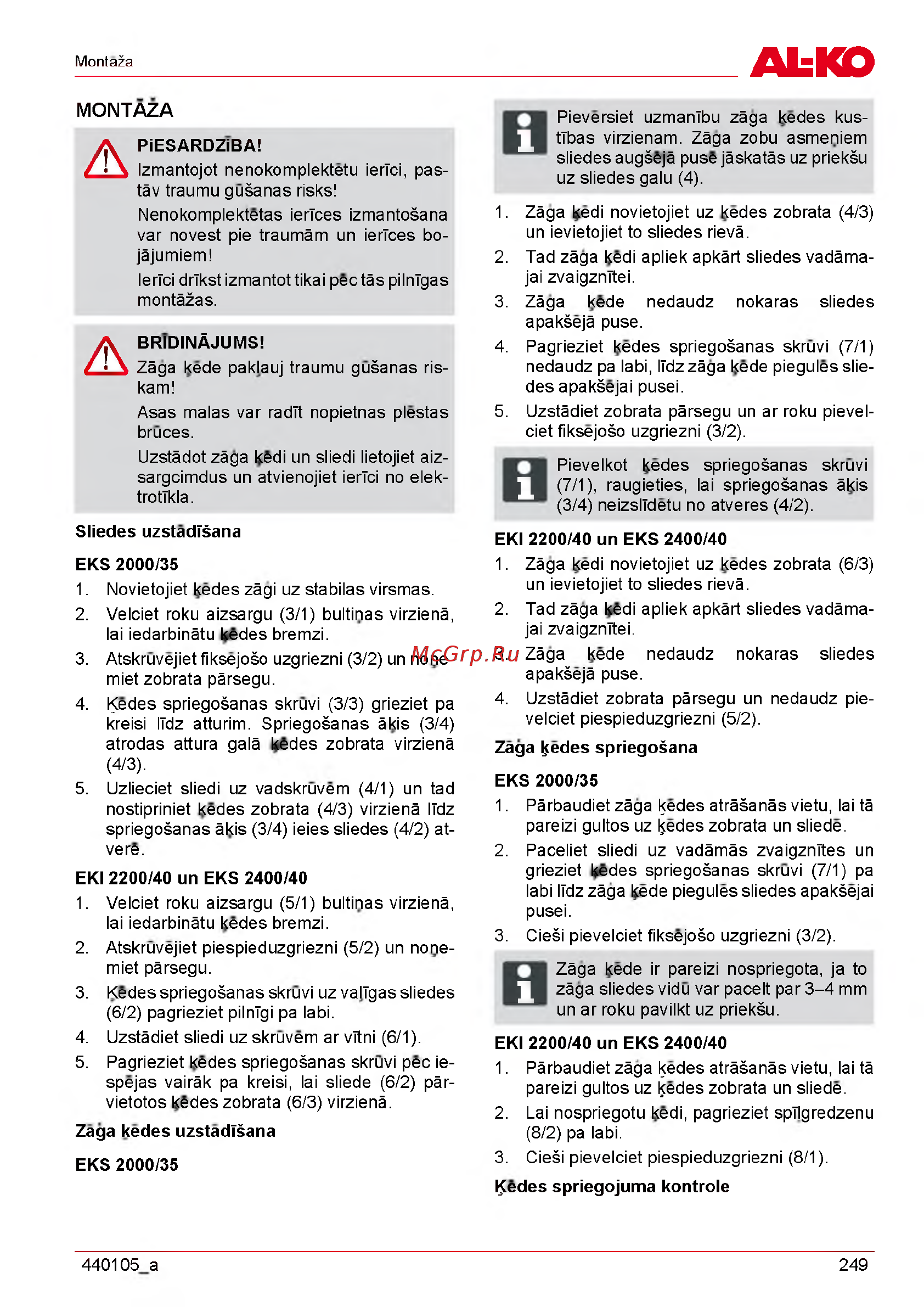

Al-Ko eks 2400/40 113123 Инструкция по эксплуатации онлайн [249/312] 189336
![Al-Ko eks 2400/40 113123 Инструкция по эксплуатации онлайн [249/312] 189336](/views2/1226712/page249/bgf9.png)
Montaža
ALKO
MONTAŽA
A
A
piesardziba!
Izmantojot nenokomplektetu ierTci, pas-
tav traumu gušanas risks!
Nenokomplektetas ierTces izmantošana
var novest pie traumam un ierTces bo-
jajumiem!
IerTci drTkst izmantot tikai pec tas pilnTgas
montažas.
BRTDINAJUMS!
Zaga kede paklauj traumu gušanas ris-
kam!
Asas malas var radTt nopietnas plestas
bruces.
Uzstadot zaga kedi un sliedi lietojiet aiz-
sargcimdus un atvienojiet ierTci no elek-
trotTkla.
Pieversiet uzmanTbu zaga kedes kus-
tTbas virzienam. Zaga zobu asmeniem
sliedes augšeja puse jaskatas uz priekšu
uz sliedes galu (4).
1. Zaga kedi novietojiet uz kedes zobrata (4/3)
un ievietojiet to sliedes rieva.
2. Tad zaga kedi apliek apkart sliedes vadama-
jai zvaigznTtei.
3. Zaga kede nedaudz nokaras sliedes
apakšeja puse.
4. Pagrieziet kedes spriegošanas skruvi (7/1)
nedaudz pa labi, lTdz zaga kede piegules slie-
des apakšejai pusei.
5. Uzstadiet zobrata parsegu un ar roku pievel-
ciet fiksejošo uzgriezni (3/2).
Pievelkot kedes spriegošanas skruvi
(7/1), raugieties, lai spriegošanas akis
(3/4) neizslTdetu no atveres (4/2).
1
1
Sliedes uzstadTšana
EKS 2000/35
1. Novietojiet kedes zagi uz stabilas virsmas.
2. Velciet roku aizsargu (3/1) bultinas virziena,
lai iedarbinatu kedes bremzi.
3. Atskruvejiet fiksejošo uzgriezni (3/2) un none-
miet zobrata parsegu.
4. Kedes spriegošanas skruvi (3/3) grieziet pa
kreisi lTdz atturim. Spriegošanas akis (3/4)
atrodas attura gala kedes zobrata virziena
(4/3).
5. Uzlieciet sliedi uz vadskruvem (4/1) un tad
nostipriniet kedes zobrata (4/3) virziena lTdz
spriegošanas akis (3/4) ieies sliedes (4/2) at-
vere.
EKI 2200/40 un EKS 2400/40
1. Velciet roku aizsargu (5/1) bultinas virziena,
lai iedarbinatu kedes bremzi.
2. Atskruvejiet piespieduzgriezni (5/2) un none-
miet parsegu.
3. Kedes spriegošanas skruvi uz valTgas sliedes
(6/2) pagrieziet pilnTgi pa labi.
4. Uzstadiet sliedi uz skruvem ar vTtni (6/1).
5. Pagrieziet kedes spriegošanas skruvi pec ie-
spejas vairak pa kreisi, lai sliede (6/2) par-
vietotos kedes zobrata (6/3) virziena.
Zaga kedes uzstadTšana
EKS 2000/35
EKI 2200/40 un EKS 2400/40
1. Zaga kedi novietojiet uz kedes zobrata (6/3)
un ievietojiet to sliedes rieva.
2. Tad zaga kedi apliek apkart sliedes vadama-
jai zvaigznTtei.
3. Zaga kede nedaudz nokaras sliedes
apakšeja puse.
4. Uzstadiet zobrata parsegu un nedaudz pie-
velciet piespieduzgriezni (5/2).
Zaga kedes spriegošana
EKS 2000/35
1. Parbaudiet zaga kedes atrašanas vietu, lai ta
pareizi gultos uz kedes zobrata un sliede.
2. Paceliet sliedi uz vadamas zvaigznTtes un
grieziet kedes spriegošanas skruvi (7/1) pa
labi lTdz zaga kede piegules sliedes apakšejai
pusei.
3. Cieši pievelciet fiksejošo uzgriezni (3/2).
Zaga kede ir pareizi nospriegota, ja to
zaga sliedes vidu var pacelt par 3-4 mm
un ar roku pavilkt uz priekšu.
EKI 2200/40 un EKS 2400/40
1. Parbaudiet zaga kedes atrašanas vietu, lai ta
pareizi gultos uz kedes zobrata un sliede.
2. Lai nospriegotu kedi, pagrieziet spTlgredzenu
(8/2) pa labi.
3. Cieši pievelciet piespieduzgriezni (8/1).
Kedes spriegojuma kontrole
1
440105 a 249
