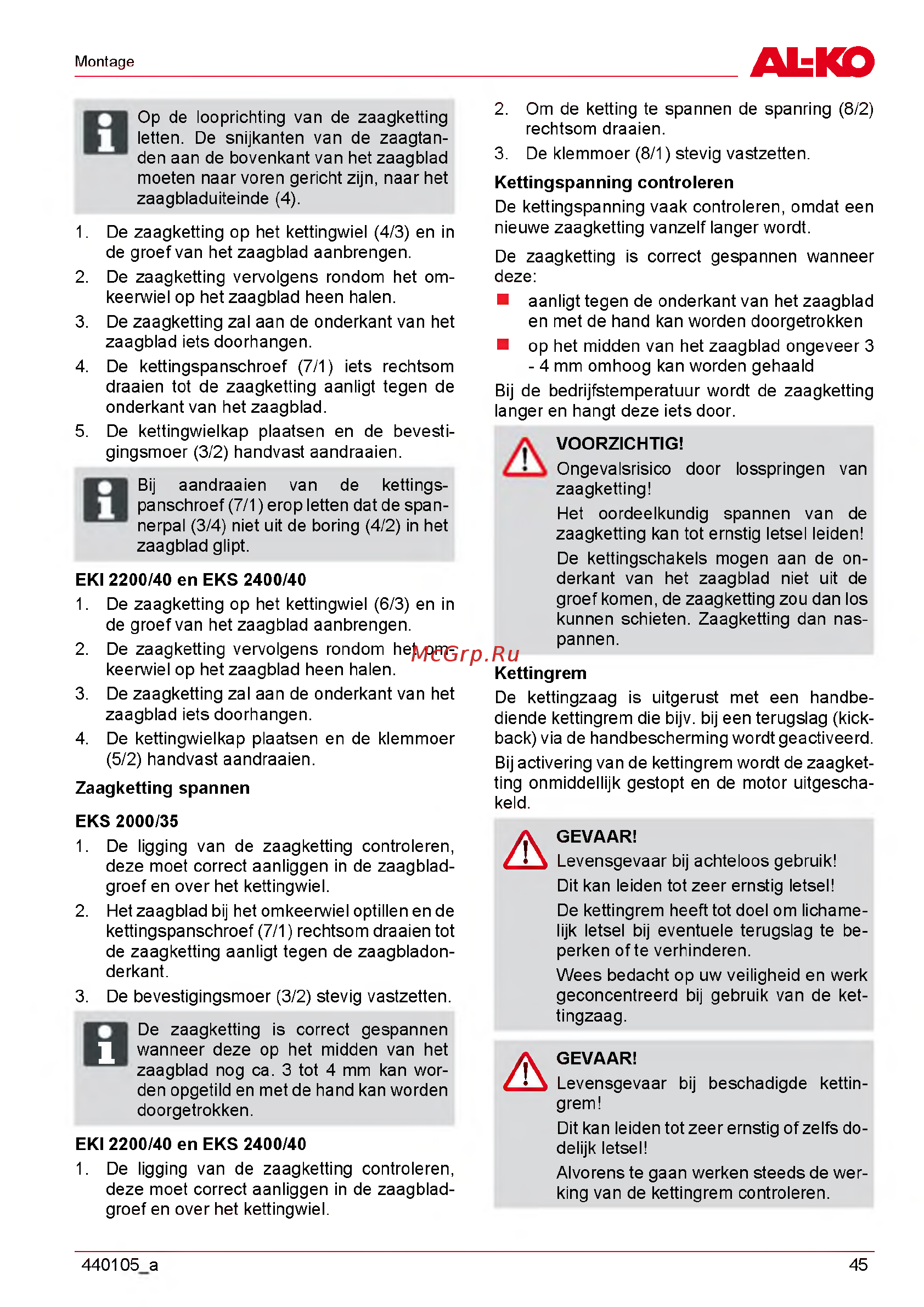

Montage
ALKO
Op de looprichting van de zaagketting
letten. De snijkanten van de zaagtan-
den aan de bovenkant van het zaagblad
moeten naar voren gericht zijn, naar het
zaagbladuiteinde (4).
1. De zaagketting op het kettingwiel (4/3) en in
de groef van het zaagblad aanbrengen.
2. De zaagketting vervolgens rondom het om-
keerwiel op het zaagblad heen halen.
3. De zaagketting zal aan de onderkant van het
zaagblad iets doorhangen.
4. De kettingspanschroef (7/1) iets rechtsom
draaien tot de zaagketting aanligt tegen de
onderkant van het zaagblad.
5. De kettingwielkap plaatsen en de bevesti-
gingsmoer (3/2) handvast aandraaien.
1. De zaagketting op het kettingwiel (6/3) en in
de groef van het zaagblad aanbrengen.
2. De zaagketting vervolgens rondom het om-
keerwiel op het zaagblad heen halen.
3. De zaagketting zal aan de onderkant van het
zaagblad iets doorhangen.
4. De kettingwielkap plaatsen en de klemmoer
(5/2) handvast aandraaien.
Zaagketting spannen
EKS 2000/35
1. De ligging van de zaagketting controleren,
deze moet correct aanliggen in de zaagblad-
groef en over het kettingwiel.
2. Het zaagblad bij het omkeerwiel optillen en de
kettingspanschroef (7/1) rechtsom draaien tot
de zaagketting aanligt tegen de zaagbladon-
derkant.
3. De bevestigingsmoer (3/2) stevig vastzetten.
1. De ligging van de zaagketting controleren,
deze moet correct aanliggen in de zaagblad-
groef en over het kettingwiel.
2. Om de ketting te spannen de spanring (8/2)
rechtsom draaien.
3. De klemmoer (8/1) stevig vastzetten.
Kettingspanning controleren
De kettingspanning vaak controleren, omdat een
nieuwe zaagketting vanzelf langer wordt.
De zaagketting is correct gespannen wanneer
deze:
■ aanligt tegen de onderkant van het zaagblad
en met de hand kan worden doorgetrokken
■ op het midden van het zaagblad ongeveer 3
- 4 mm omhoog kan worden gehaald
Bij de bedrijfstemperatuur wordt de zaagketting
langer en hangt deze iets door.
VOORZICHTIG!
Ongevalsrisico door losspringen van
zaagketting!
Het oordeelkundig spannen van de
zaagketting kan tot ernstig letsel leiden!
De kettingschakels mogen aan de on-
derkant van het zaagblad niet uit de
groef komen, de zaagketting zou dan los
kunnen schieten. Zaagketting dan nas-
pannen.
Kettingrem
De kettingzaag is uitgerust met een handbe-
diende kettingrem die bijv. bij een terugslag (kick-
back) via de handbescherming wordt geactiveerd.
Bij activering van de kettingrem wordt de zaagket-
ting onmiddellijk gestopt en de motor uitgescha-
keld.
A
GEVAAR!
Levensgevaar bij achteloos gebruik!
Dit kan leiden tot zeer ernstig letsel!
De kettingrem heeft tot doel om lichame-
lijk letsel bij eventuele terugslag te be-
perken of te verhinderen.
Wees bedacht op uw veiligheid en werk
geconcentreerd bij gebruik van de ket-
tingzaag.
A
GEVAAR!
Levensgevaar bij beschadigde kettin-
grem!
Dit kan leiden tot zeer ernstig of zelfs do-
delijk letsel!
Alvorens te gaan werken steeds de wer-
king van de kettingrem controleren.
Bij aandraaien van de kettings-
panschroef (7/1) erop letten dat de span-
nerpal (3/4) niet uit de boring (4/2) in het
zaagblad glipt.
EKI 2200/40 en EKS 2400/40
De zaagketting is correct gespannen
wanneer deze op het midden van het
zaagblad nog ca. 3 tot 4 mm kan wor-
den opgetild en met de hand kan worden
doorgetrokken.
EKI 2200/40 en EKS 2400/40
1
440105 a 45
