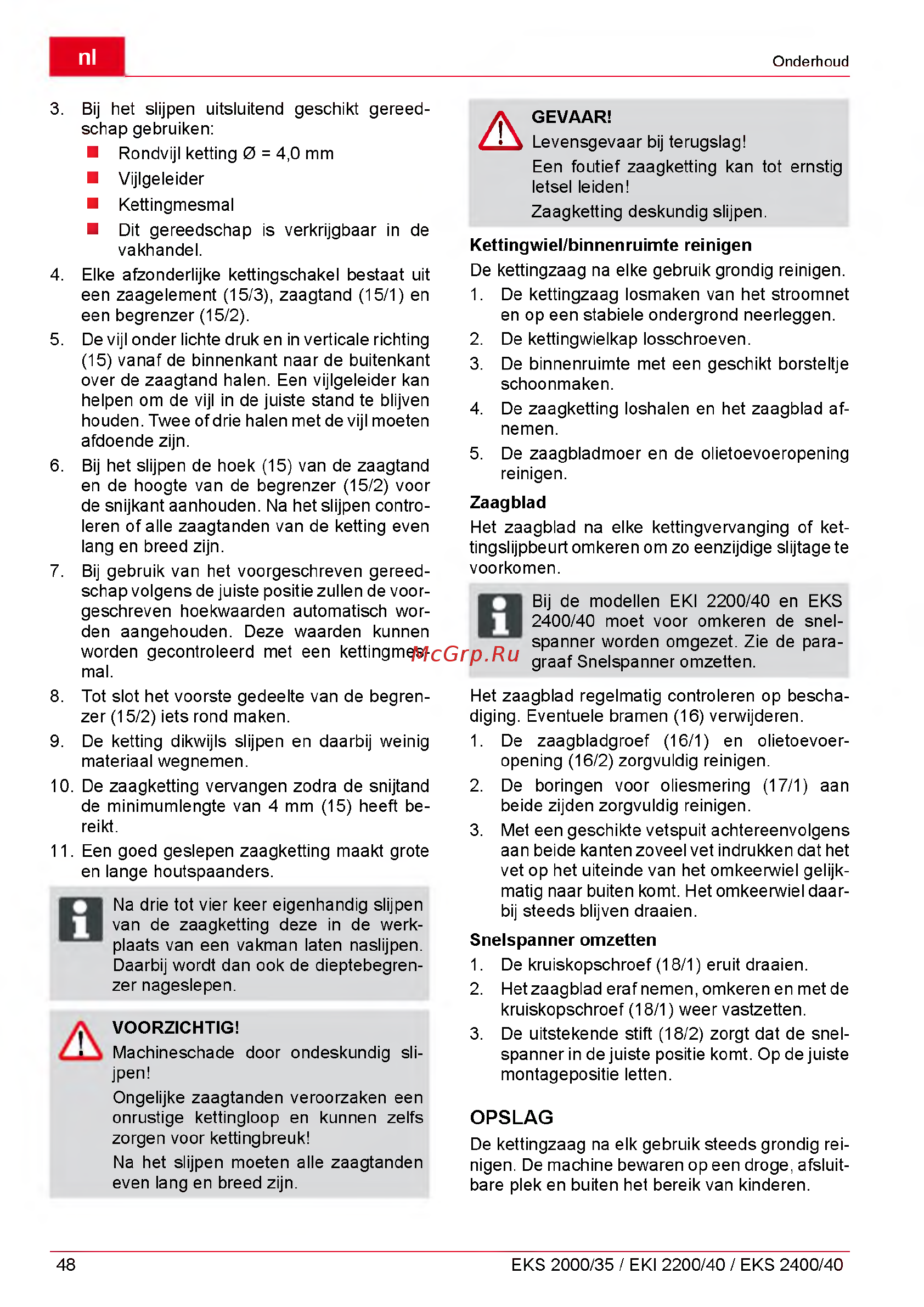

nl
Onderhoud
3. Bij het slijpen uitsluitend geschikt gereed-
schap gebruiken:
■ Rondvijl ketting 0 = 4,0 mm
■ Vijlgeleider
■ Kettingmesmal
■ Dit gereedschap is verkrijgbaar in de
vakhandel.
4. Elke afzonderlijke kettingschakel bestaat uit
een zaagelement (15/3), zaagtand (15/1) en
een begrenzer (15/2).
5. De vijl onder lichte druk en in verticale richting
(15) vanaf de binnenkant naar de buitenkant
over de zaagtand halen. Een vijlgeleider kan
helpen om de vijl in de juiste stand te blijven
houden. Twee of drie halen met de vijl moeten
afdoende zijn.
6. Bij het slijpen de hoek (15) van de zaagtand
en de hoogte van de begrenzer (15/2) voor
de snijkant aanhouden. Na het slijpen contro
leren of alle zaagtanden van de ketting even
lang en breed zijn.
7. Bij gebruik van het voorgeschreven gereed-
schap volgens de juiste positie zullen de voor-
geschreven hoekwaarden automatisch wor-
den aangehouden. Deze waarden kunnen
worden gecontroleerd met een kettingmes-
mal.
8. Tot slot het voorste gedeelte van de begren
zer (15/2) iets rond maken.
9. De ketting dikwijls slijpen en daarbij weinig
materiaal wegnemen.
10. De zaagketting vervangen zodra de snijtand
de minimumlengte van 4 mm (15) heeft be-
reikt.
11. Een goed geslepen zaagketting maakt grote
en lange houtspaanders.
A
GEVAAR!
Levensgevaar bij terugslag!
Een foutief zaagketting kan tot ernstig
letsel leiden!
Zaagketting deskundig slijpen.
Kettingwiel/binnenruim te reinigen
De kettingzaag na elke gebruik grondig reinigen.
1. De kettingzaag losmaken van het stroomnet
en op een stabiele ondergrond neerleggen.
2. De kettingwielkap losschroeven.
3. De binnenruimte met een geschikt borsteltje
schoonmaken.
4. De zaagketting loshalen en het zaagblad af-
nemen.
5. De zaagbladmoer en de olietoevoeropening
reinigen.
Zaagblad
Het zaagblad na elke kettingvervanging of ket-
tingslijpbeurt omkeren om zo eenzijdige slijtage te
voorkomen.
Bij de modellen EKI 2200/40 en EKS
2400/40 moet voor omkeren de snel-
spanner worden omgezet. Zie de para-
graaf Snelspanner omzetten.
Het zaagblad regelmatig controleren op bescha-
diging. Eventuele bramen (16) verwijderen.
1. De zaagbladgroef (16/1) en olietoevoer-
opening (16/2) zorgvuldig reinigen.
2. De boringen voor oliesmering (17/1) aan
beide zijden zorgvuldig reinigen.
3. Met een geschikte vetspuit achtereenvolgens
aan beide kanten zoveel vet indrukken dat het
vet op het uiteinde van het omkeerwiel gelijk-
matig naar buiten komt. Het omkeerwiel daar-
bij steeds blijven draaien.
Snelspanner omzetten
1. De kruiskopschroef (18/1) eruit draaien.
2. Het zaagblad eraf nemen, omkeren en met de
kruiskopschroef (18/1) weer vastzetten.
3. De uitstekende stift (18/2) zorgt dat de snel-
spanner in de juiste positie komt. Op de juiste
montagepositie letten.
OPSLAG
De kettingzaag na elk gebruik steeds grondig rei-
nigen. De machine bewaren op een droge, afsluit-
bare plek en buiten het bereik van kinderen.
Na drie tot vier keer eigenhandig slijpen
van de zaagketting deze in de werk-
plaats van een vakman laten naslijpen.
Daarbij wordt dan ook de dieptebegren-
zer nageslepen.
VOORZICHTIG!
■ Machineschade door ondeskundig sli-
jpen!
Ongelijke zaagtanden veroorzaken een
onrustige kettingloop en kunnen zelfs
zorgen voor kettingbreuk!
Na het slijpen moeten alle zaagtanden
even lang en breed zijn.
48 EKS 2000/35 / EKI 2200/40 / EKS 2400/40
