Rezer EG235-CN — инструкция по установке и замене заточного диска для станка [11/20]

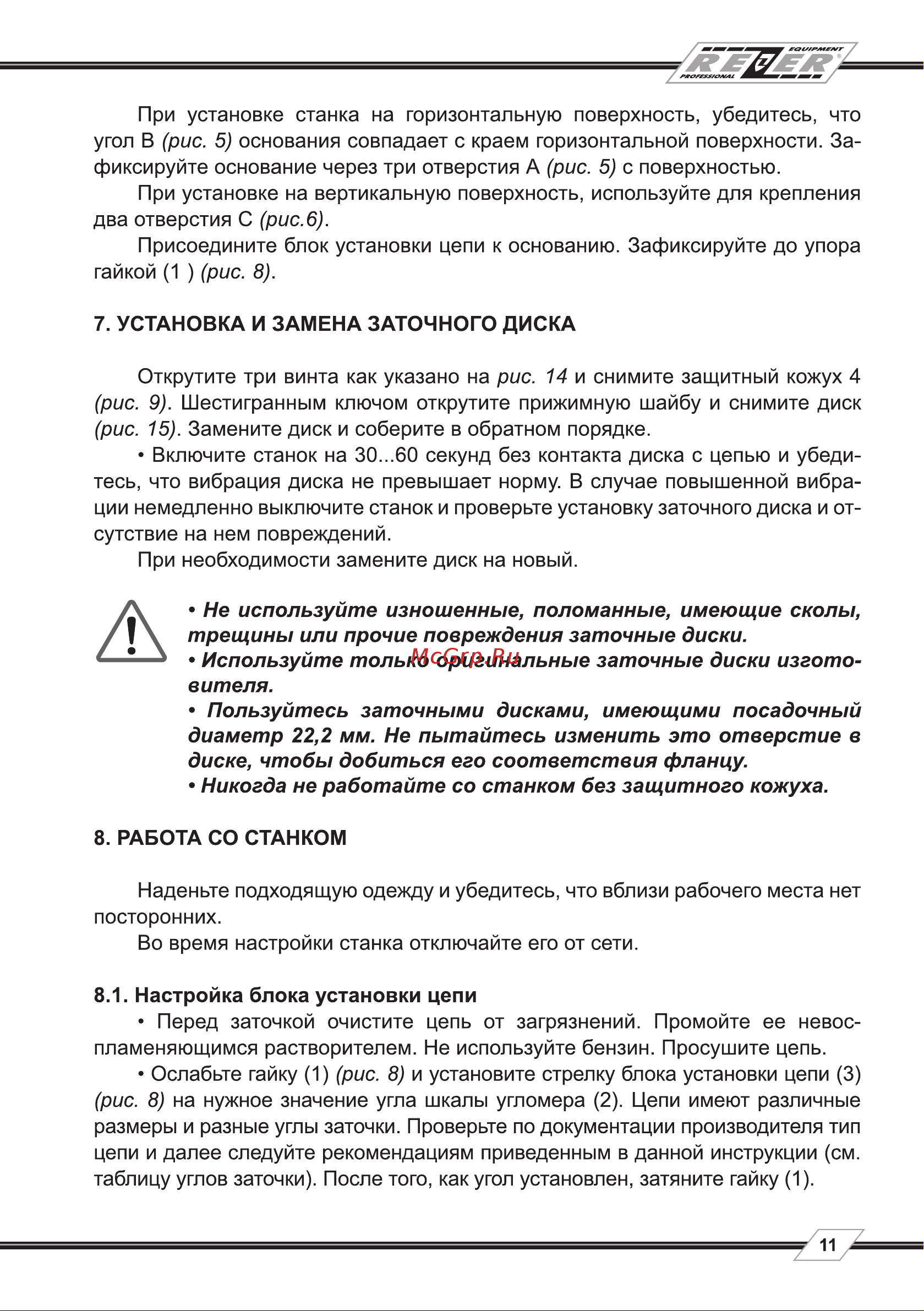

При установке станка на горизонтальную поверхность убедитесь что угол В рис 5 основания совпадает с краем горизонтальной поверхности За фиксируйте основание через три отверстия А рис 5 с поверхностью При установке на вертикальную поверхность используйте для крепления два отверстия С рис 6 Присоедините блок установки цепи к основанию Зафиксируйте до упора гайкой 1 рис 8 7 УСТАНОВКА И ЗАМЕНА ЗАТОЧНОГО ДИСКА Открутите три винта как указано на рис 14 и снимите защитный кожух 4 рис 9 Шестигранным ключом открутите прижимную шайбу и снимите диск рис 15 Замените диск и соберите в обратном порядке Включите станок на 30 60 секунд без контакта диска с цепью и убеди тесь что вибрация диска не превышает норму В случае повышенной вибра ции немедленно выключите станок и проверьте установку заточного диска и от сутствие на нем повреждений При необходимости замените диск на новый Не используйте изношенные поломанные имеющие сколы I трещины или прочие повреждения заточные диски Используйте только оригинальные заточные диски изгото вителя Пользуйтесь заточными дисками имеющими посадочный диаметр 22 2 мм Не пытайтесь изменить это отверстие в диске чтобы добиться его соответствия фланцу Никогда не работайте со станком без защитного кожуха 8 РАБОТА СО СТАНКОМ Наденьте подходящую одежду и убедитесь что вблизи рабочего места нет посторонних Во время настройки станка отключайте его от сети 8 1 Настройка блока установки цепи Перед заточкой очистите цепь от загрязнений Промойте ее невоспламеняющимся растворителем Не используйте бензин Просушите цепь Ослабьте гайку 1 рис 8 и установите стрелку блока установки цепи 3 рис 8 на нужное значение угла шкалы угломера 2 Цепи имеют различные размеры и разные углы заточки Проверьте по документации производителя тип цепи и далее следуйте рекомендациям приведенным в данной инструкции см таблицу углов заточки После того как угол установлен затяните гайку 1 11
