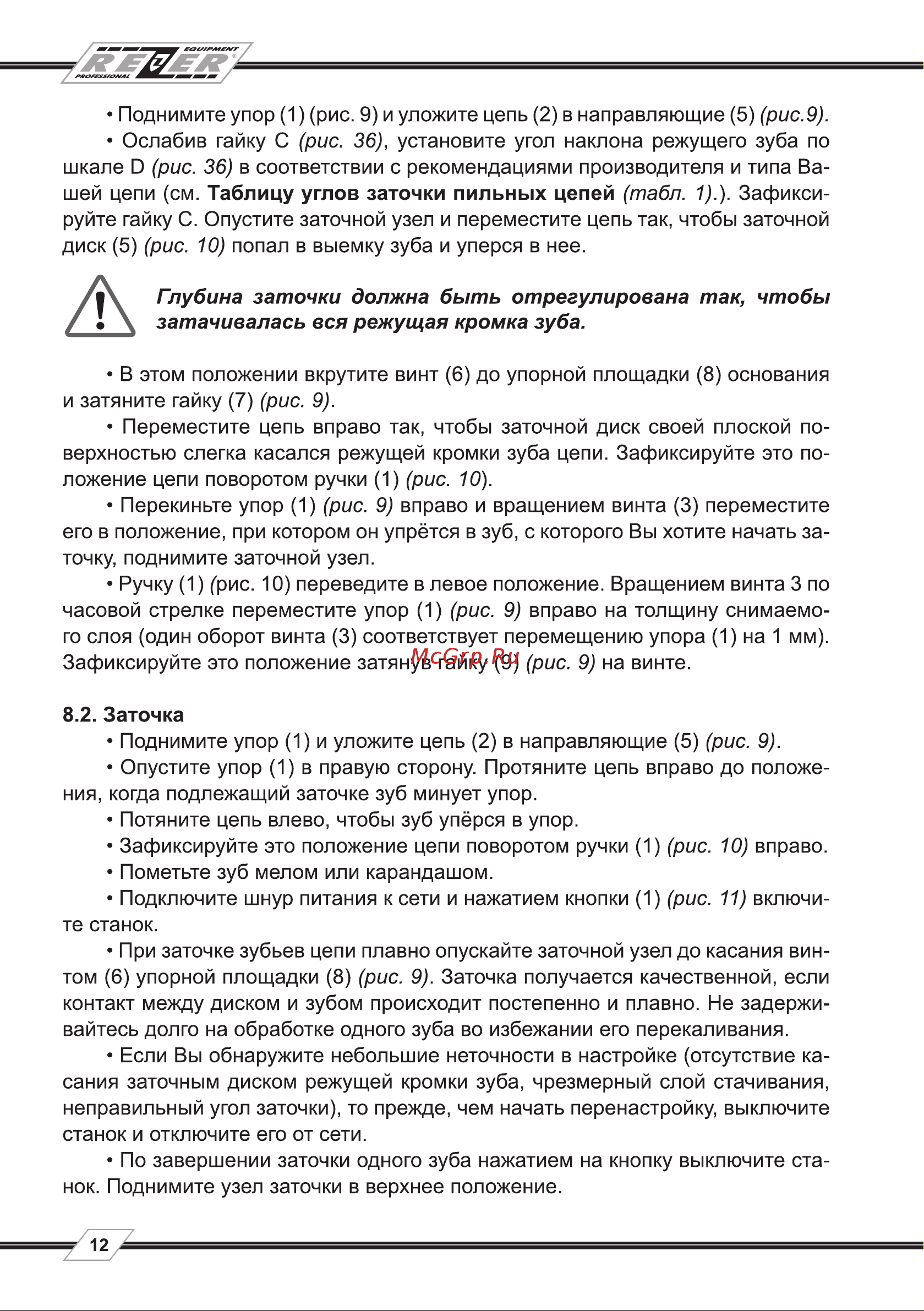

Rezer EG235-CN — инструкция по заточке цепей: шаг за шагом [12/20]

Поднимите упор 1 рис 9 и уложите цепь 2 в направляющие 5 рис 9 Ослабив гайку С рис 36 установите угол наклона режущего зуба по шкале О рис 36 в соответствии с рекомендациями производителя и типа Ва шей цепи см Таблицу углов заточки пильных цепей табл 1 Зафикси руйте гайку С Опустите заточной узел и переместите цепь так чтобы заточной диск 5 рис 10 попал в выемку зуба и уперся в нее Глубина заточки должна быть отрегулирована так затачивалась вся режущая кромка зуба чтобы В этом положении вкрутите винт 6 до упорной площадки 8 основания и затяните гайку 7 рис 9 Переместите цепь вправо так чтобы заточной диск своей плоской по верхностью слегка касался режущей кромки зуба цепи Зафиксируйте это по ложение цепи поворотом ручки 1 рис 10 Перекиньте упор 1 рис 9 вправо и вращением винта 3 переместите его в положение при котором он упрётся в зуб с которого Вы хотите начать за точку поднимите заточной узел Ручку 1 рис 10 переведите в левое положение Вращением винта 3 по часовой стрелке переместите упор 1 рис 9 вправо на толщину снимаемо го слоя один оборот винта 3 соответствует перемещению упора 1 на 1 мм Зафиксируйте это положение затянув гайку 9 рис 9 на винте 8 2 Заточка Поднимите упор 1 и уложите цепь 2 в направляющие 5 рис 9 Опустите упор 1 в правую сторону Протяните цепь вправо до положе ния когда подлежащий заточке зуб минует упор Потяните цепь влево чтобы зуб упёрся в упор Зафиксируйте это положение цепи поворотом ручки 1 рис 10 вправо Пометьте зуб мелом или карандашом Подключите шнур питания к сети и нажатием кнопки 1 рис 11 включи те станок При заточке зубьев цепи плавно опускайте заточной узел до касания вин том 6 упорной площадки 8 рис 9 Заточка получается качественной если контакт между диском и зубом происходит постепенно и плавно Не задержи вайтесь долго на обработке одного зуба во избежании его перекаливания Если Вы обнаружите небольшие неточности в настройке отсутствие ка сания заточным диском режущей кромки зуба чрезмерный слой стачивания неправильный угол заточки то прежде чем начать перенастройку выключите станок и отключите его от сети По завершении заточки одного зуба нажатием на кнопку выключите ста нок Поднимите узел заточки в верхнее положение 12
