На подключаемом к устанавливаемой Станции объекте, должен быть оборудован открытый

фановый стояк (без клапана срыва вакуумом). Если фановый стояк на объекте отсутствует,

то для стабильной вентиляции Станции необходимо организовать дополнительный фано-

вый стояк.

Установка удлинительных горловин (в комплект базовой поставки

не входит)

Удлинительные горловины Alta Extra Pit предназначены для удлинения ревизионных колод-

цев и колодцев обслуживания Станции в условиях заглубления оборудования или при необ-

ходимости монтажа Станции со значительным возвышением колодцев над уровнем земли.

Для удобства обслуживания оборудования удлинительные горловины могут быть обору-

дованы лестницей.

Монтаж удлинительной горловины производится после установки оборудования в котло-

ван, в следующем порядке:

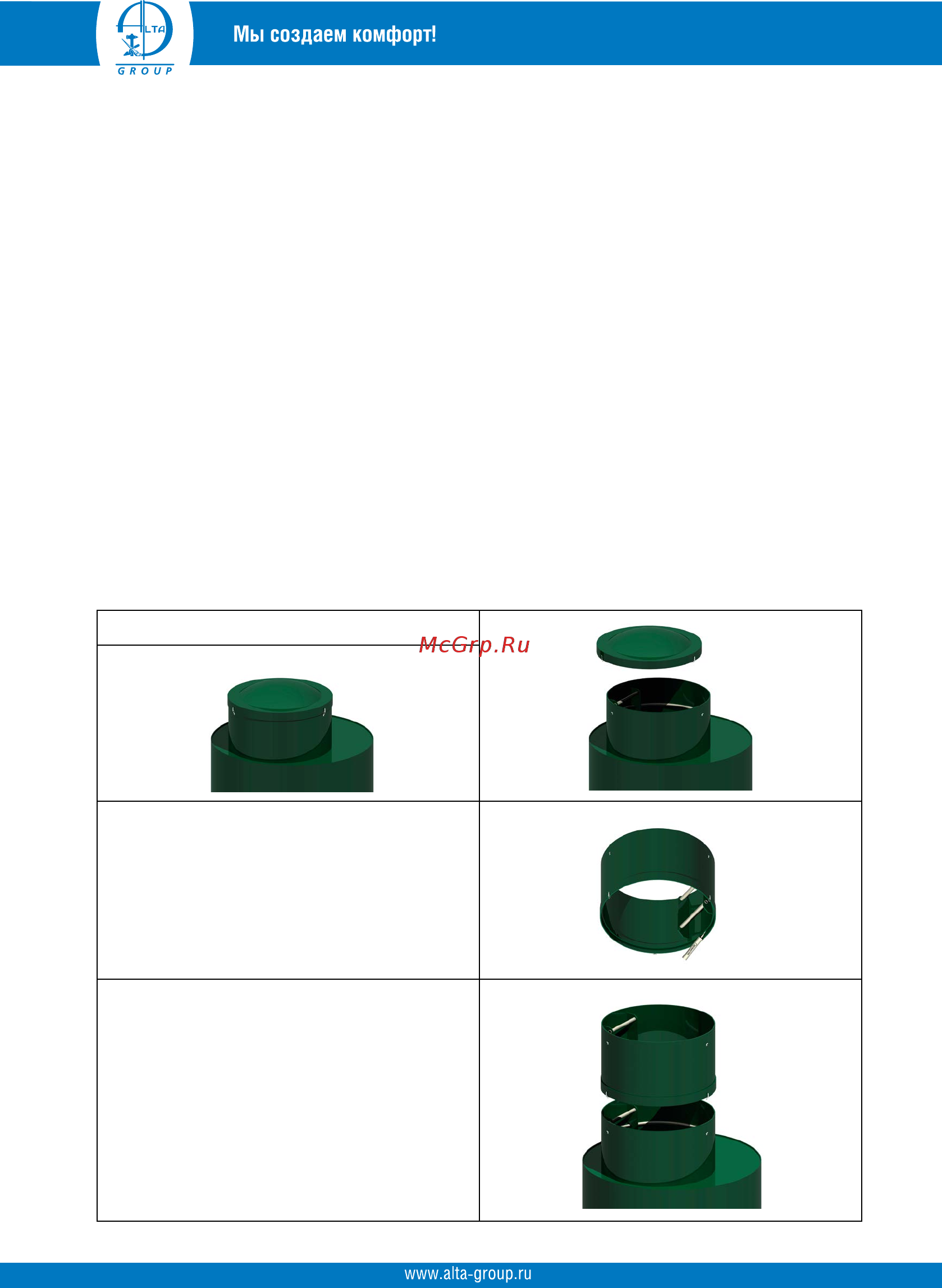

Рисунок 5. Технология монтажа удлинительных горловин

1. снять крышку с горловины оборудования;

2. заложить герметик в технологический

паз на нижней кромке удлинительной гор-

ловины;

3. установить удлинительную горловину

на горловину оборудования;

4. аккуратно совместить края горловины

оборудования с технологическим пазом уд-

линительной горловины;

5. совместить замки на удлинительной гор-

ловине с ответными частями замков на гор-

ловине оборудования;

Вид 1 Вид 2

Вид 3

Вид 4
