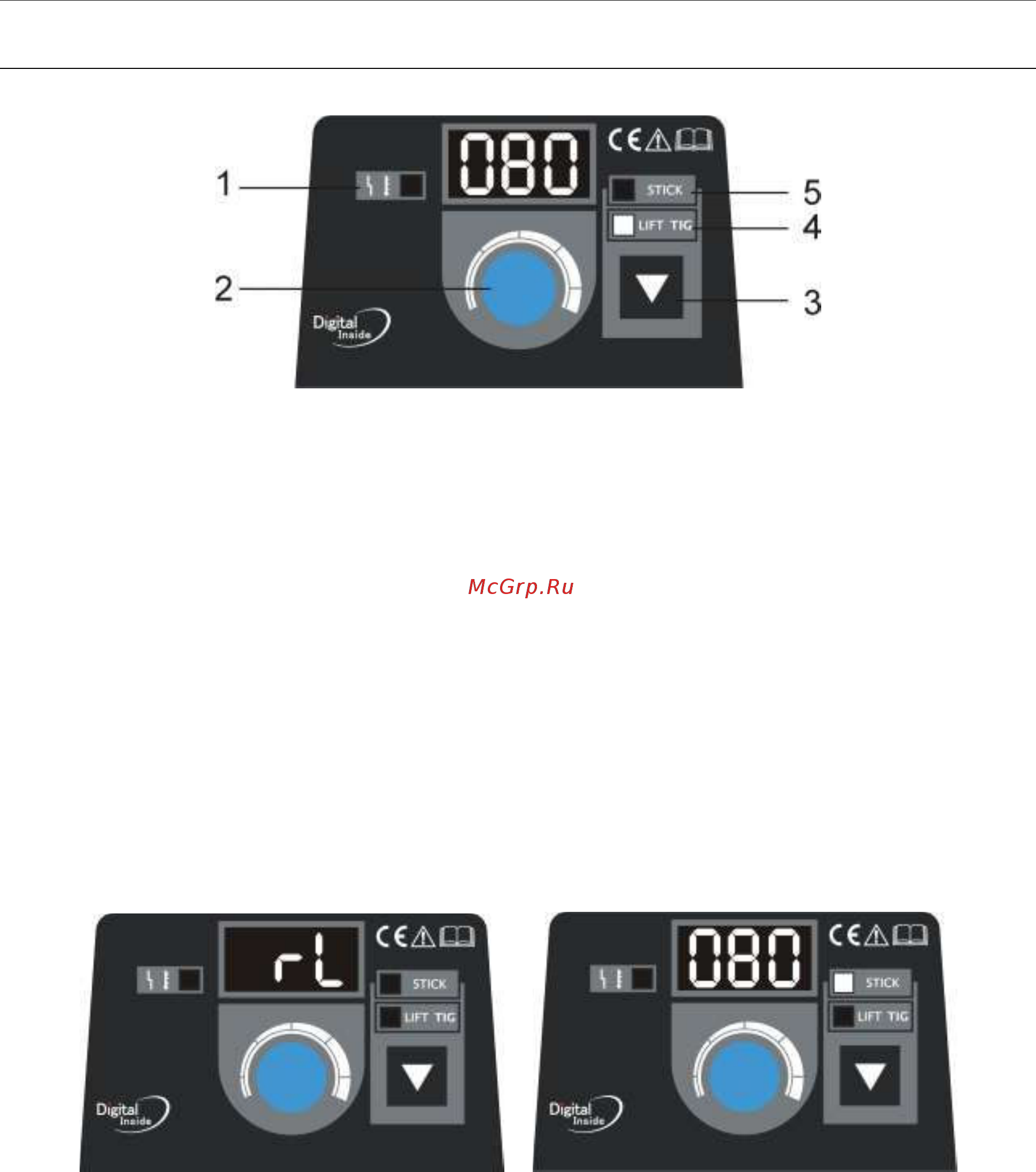

ФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ 1 Многофункциональная цифровая панель 2 Кнопка MENU 3 Многофункциональная регулировка настроек регулируйте настройки путем прижима и поворота регулировки 4 Переключатель режимов STICK LIFT TIG 5 Индикатор STICK LIFT TIG Запуск панели Включите питания на панели как на рисунке Рис 1 Экран Сила тока либо нажмите любую кнопку на панели мигает 5 секунд и показывает последние параметры сохраненные при выключении аппарата Рис 1 Интерфейс при запуске Рис 2 Интерфейс в режиме ММА Инструкция по эксплуатации в режиме ММА а После того как сварка прекращена переведите переключатель STICK LIFT TIG в положение STICK и индикатор STICK загорится Дисплей выглядит как на рисунке 2 Ь Многофункциональный цифровой дисплей показывает силу тока в амперах 080 диапазон тока 10А 120Адля STICKMATE120 10А 140Адля STICKMATE140 10А 160А for STICKMATE160 2 Инструкция по эксплуатации в режиме LIFT TIG 1 После того как сварка прекращена переведите переключатель STICK LIFT TIG в положение LIFT TIG USER MANUAL 10 YF 29C АЗ
