•••••••••••••••••••••••о ко
TOMAHAWK VIV

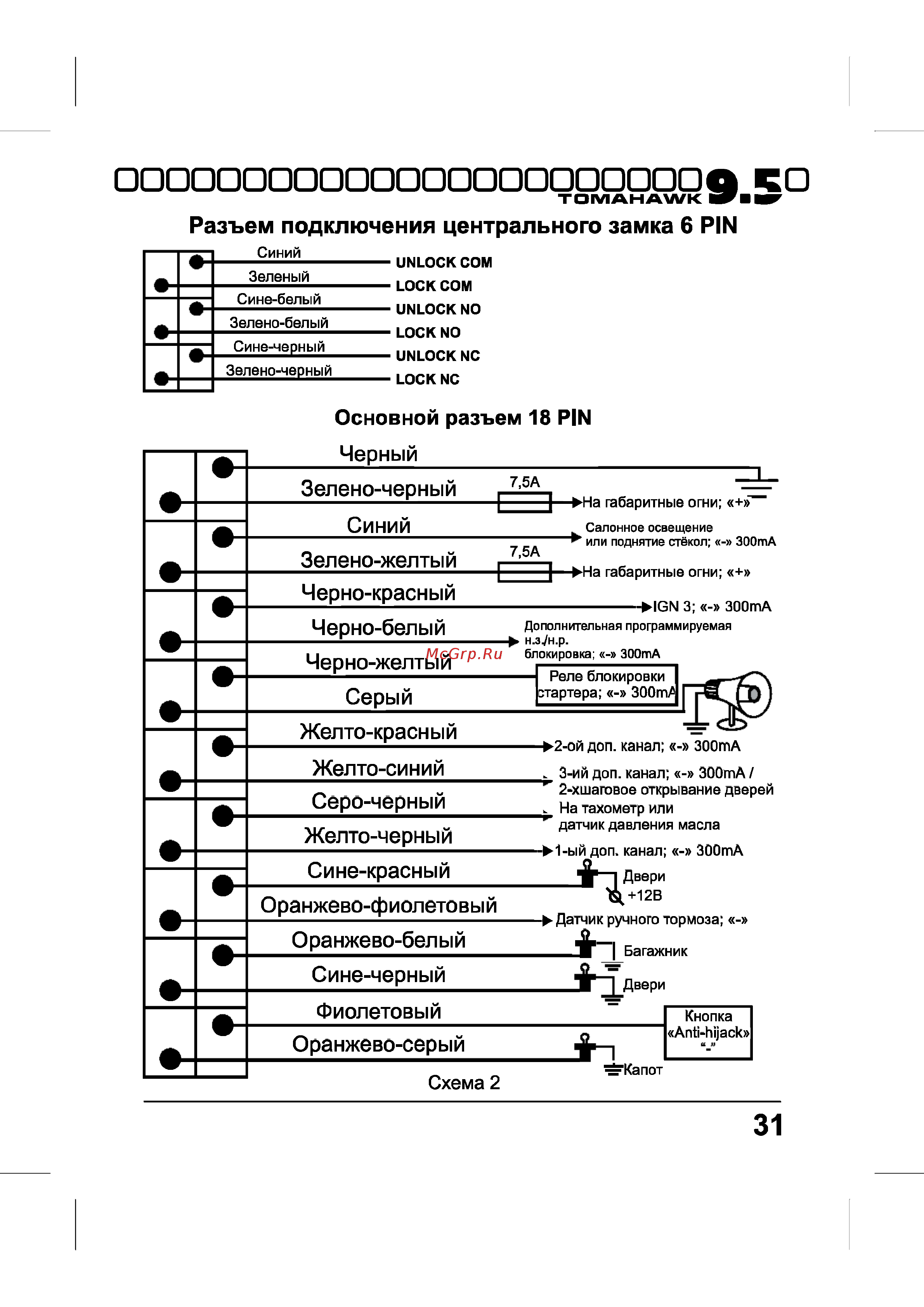

Разъем подключения центрального замка 6 PIN
Синий
Зеленый
Сине-белый
Зелено-белый
Сине-черный
Зелено-черный
UNLOCK СОМ
LOCK СОМ
UNLOCK N0
LOCK NO
UNLOCK NC
LOCK NC
Основной разъем 18 PIN
Черный
Зелено-черный
Синий
7,5А
1
Зелено-желтый
Черно-красный
7,5А
-•На габаритные огни; «+»
Салонное освещение
или поднятие стёкол; «-» 300mA
-•На габаритные огни; «+»
Черно-белый
-•IGN 3; «-» 300mA
Черно-желтый
Дополнительная программируемая
н.з./н.р.
блокировка; «-» 300mA
Серый
Реле блокировки
стартера; «-» ЗООт/
1
Желто-красный
Желто-синий
Серо-черный
Желто-черный
Сине-красный
Оранжево-фиолетовый
-•2-ой доп. канал; «-» 300mА
. 3-ий доп. канал; «-» ЗООтА /
2-хшатвое открывание дверей
. На тахометр или
датчик давления масла
-•1-ый доп. канал; «-» 300mA
Двери
+12В
>1И доп.
к
Ч
Оранжево-белый
Сине-черный
-• Датчик ручного тормоза; «-»
^ | Багажник
Двери
Фиолетовый
Оранжево-серый
Кнопка
«Anti-hijack»
Схема 2
^"Капот
31
