через предохранитель 7.5А)
5. Синий провод- «минусовой» выход 2-го дополнительного канала («-300mА», программи-
руется, стр.38)
6. Черно-красный провод- выход на обходчик блокировок, штатного иммобилайзера
автомобиля. «-300mА» в режиме дистанционного запуска.
7. Черно-желтый провод- «минусовой» выход на реле дополнительной блокировки,
«-300mА», программируется, стр.38.
8. Серый провод- выход «+» управления сиреной или штатным клаксоном. 2А max, про-
граммируется, стр.38
9. Оранжево-фиолетовый провод- провод ручного тормоза. Подключается к концевику
ручного тормоза (на МКПП) или к кнопке включателя стоп-сигналов (на АКПП).
10. Желто-черный провод- «минусовой» выход 1-го дополнительного канала («-300mА»,
программируется, стр.38)
11. Сине-красный провод- вход «+» триггеров дверей
12. Сине-черный провод- вход «-» триггеров дверей
13. Оранжево-белый провод- вход «-» триггера багажника
14. Оранжево-серый провод- вход «-» триггера капота
Разъем антенны приемо-передающей 6 PIN
Разъем кнопки «Override» 2 PIN
3. Подключение внешних узлов
Подключение ЦЗ

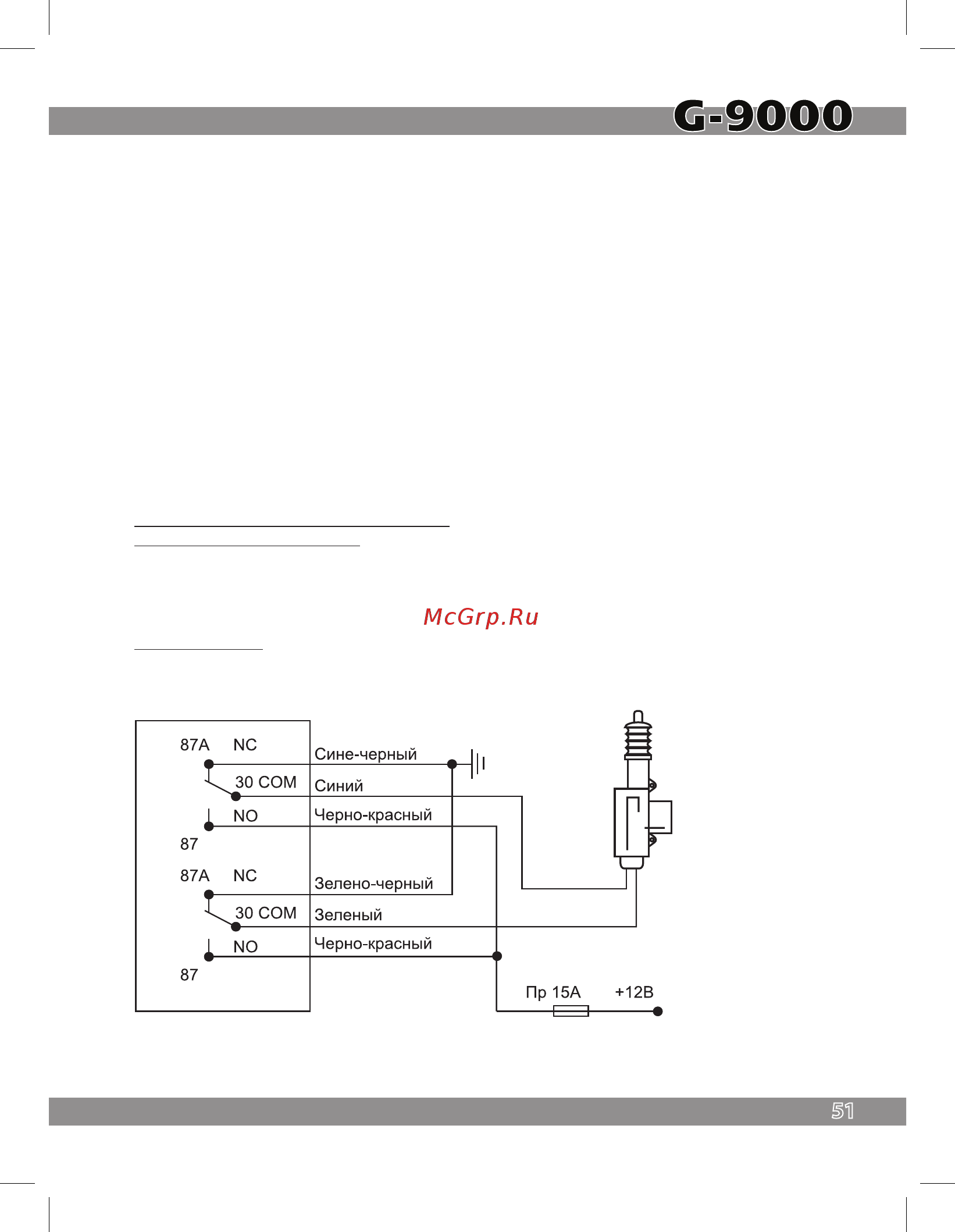

Подключение дополнительного электропривода. Время упр. 0.8 сек.
