6
7

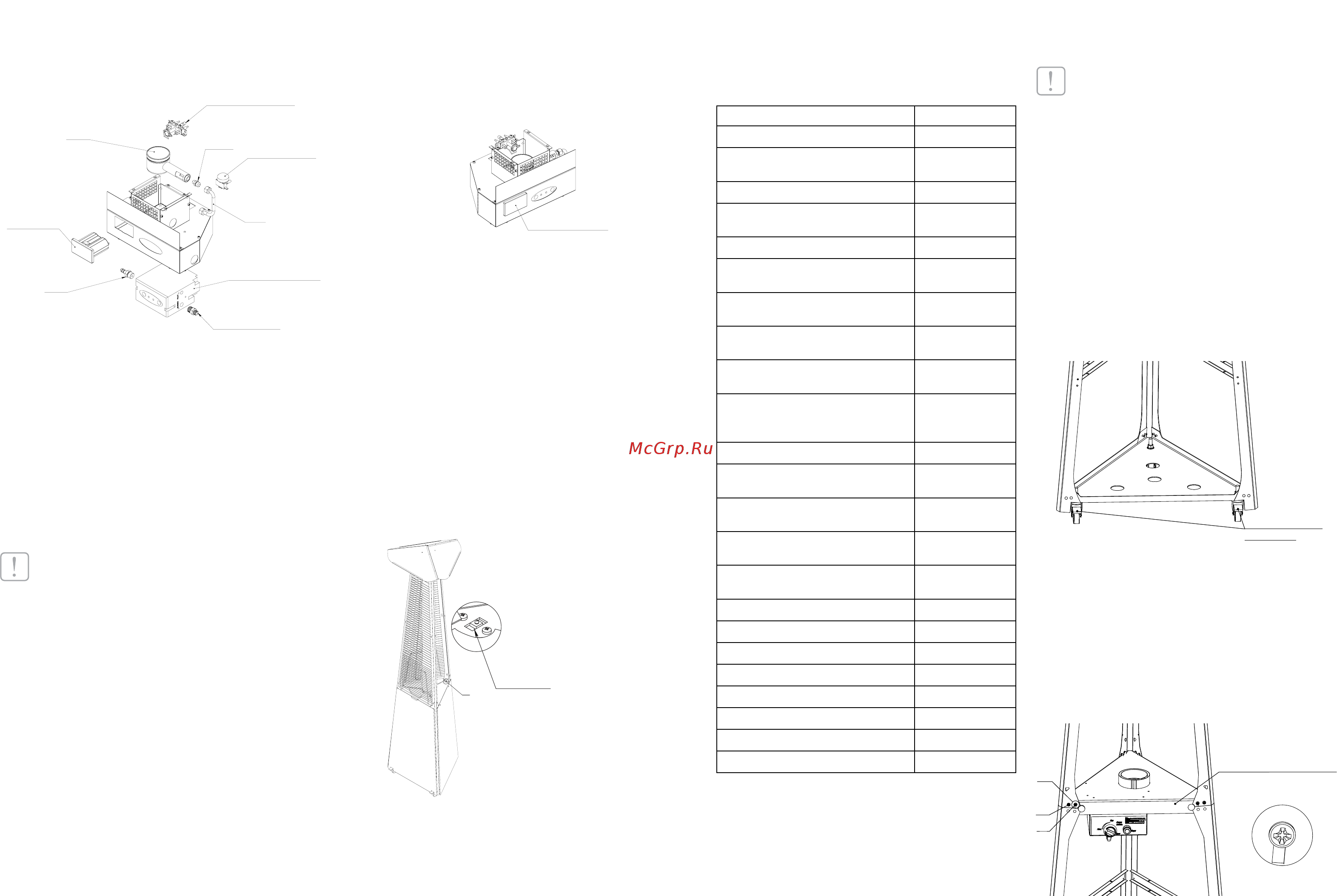

Устройство прибора
ODS датчик (датчик пламени)
Датчик опрокидывания
Горелка
Бокс для батарей
Электронный блок управления
Фитинг горелка-трубка
Штуцер
Трубка
Форсунка
Крышка бокса для батарей
Рис. 3
Замена батарейки
Дляработыприбораиспользуютсябатарейки
типаDвколичестве2шт.Длязаменыбатаре-
ек откройте крышку бокса для батарей, извле-
ките старые батарейки и установите новые.
В пульте дистанционного управления исполь-
зуютсябатарейкитипаАААвколичестве2шт.
Длязаменыбатареекоткройтезаднююкрыш-
ку пульта управления, извлеките старые бата-
рейки и установите новые.
ВАЖНО!
•При установке батареек соблюдайте поляр-
ность (контакты +/-). В противном случае
батареимогут протечь, взорваться или за-
гореться.
•Приустановкеизаменебатарейотключайте
питание устройства.
•Если прибор не эксплуатируется на про-
тяжении длительного времени, вынимайте
батареи.Впротивномслучаебатареимогут
выйтиизстроя(протечьилиразрядиться)
•Если батарея протекла, прежде чем вста-
вить новую, вытрите насухо отсек для ба-
тарей. Если вытекший электролит попал в
глаза, промойте их тщательно проточной
водой.Нетритеприэтомглаза.Попадание
электролита на одежду или кожу чревато
получением ожогов. Если это произошло,
смойте электролит водой и обратитесь за
помощьюкврачу.
•Использованные элементы питания подле-
жат утилизации.
Устройство горелки
При утилизации использованных батарей сле-
дуйтеинструкции,обозначеннойнаихкорпу-
се, а также придерживайтесь норм, установ-
ленных в вашей стране.
Выносной приемник сигналов
Прибороснащендатчиком,принимающимко-
манды от дистанционного пульта управления.
A
A
Выносной
приемник
сигналов
Рис. 4
Важно!
Длякорректнойи надежной работыне допу-
скайте загрязнения датчика, не перекрывай-
те и не загораживайте датчик посторонними
предметами.
Техническиехарактеристики
Технические характеристики
Параметр / Артикул BOGH-13Е
Номинальнаямощность,кВт 13,0
Минимальная тепловая мощ-
ность, кВт
до 8,9
Средняя тепловая мощность, кВт до 9,4
Максимальная тепловая мощ-
ность, кВт
до13,0
Давлениегазавредукторе,мБар 37,0
Расход газа при максимальной
мощности,кг/час
до0,86
Расход газа при средней мощ-
ности,кг/час
до0,71
Расход газа при минимальной
мощности,кг/час
до0,67
Тип топлива
пропан,
пропан-бутан
Способ поджига
Автоматический
электропьезо-
розжиг
Объембаллона,л до 27
Радиус обогрева (площадь обо-
грева),м(м
2
)
1,5-2(12)
Способ перемещения
Штатные
колесики
Работа прибора от батареи
Батарея типа D
(LR20)2шт.
Работа пульта управления от
батареи
Батарея типа
ААА 2 шт.
Рабочийток,мА 100
Температура эксплуатации, °С (от-20до+30)
Степень защиты, IP IP44
Класс электрозащиты III класс
Размерыприбора(ШхВхГ),мм 630х2380х630
Размерыупаковки(ШхВхГ),мм 1450х540х640
Вес нетто, кг 39
Вес брутто, кг 42
Подготовка к работе
Для сборки прибора потребуется отвертка с
крестообразным или крестовым шлицем.
В собранном виде дожигатель поставляется
в сборе с козырьком и дефлектором. Для
удобства сборки отсоедините козырек и деф-
лектор от дожигателя.
ВАЖНО!
Всегда используйте средства индивидуальной
защитырук – х/бперчаткиво времясборкии
установки обогревателя.
Для обеспечения удобства и безопасности
сборку обогревателя должны производить два
человека.
• Перед сборкой застопорите два колеса
прибора, опустив пластиковый стопор вниз
– это обеспечит устойчивость прибора от
нежелательных перемещений.
• Перед началом сборки удалите защитную
пленку с деталей изделия.
• Все необходимые винты предварительно
закрученывпосадочныеместа.
Пластиковые
стопоры
Рис.5
• Установите профили на нижнюю предвари-
тельно собранную часть газового обогре-
вателя(рис.6). Для этого наживите винт в
среднем основании, которое соответствует
пазу в профиле (ближнее к центру отвер-
стие).Установитенаданныйвинтпрофиль
и затяните винт 2, затем подтяните винт 1.
1
2
1
2
Среднее основание
А
А
Рис.6–Установкаверхнихпрофилей
