Подготовка к работе

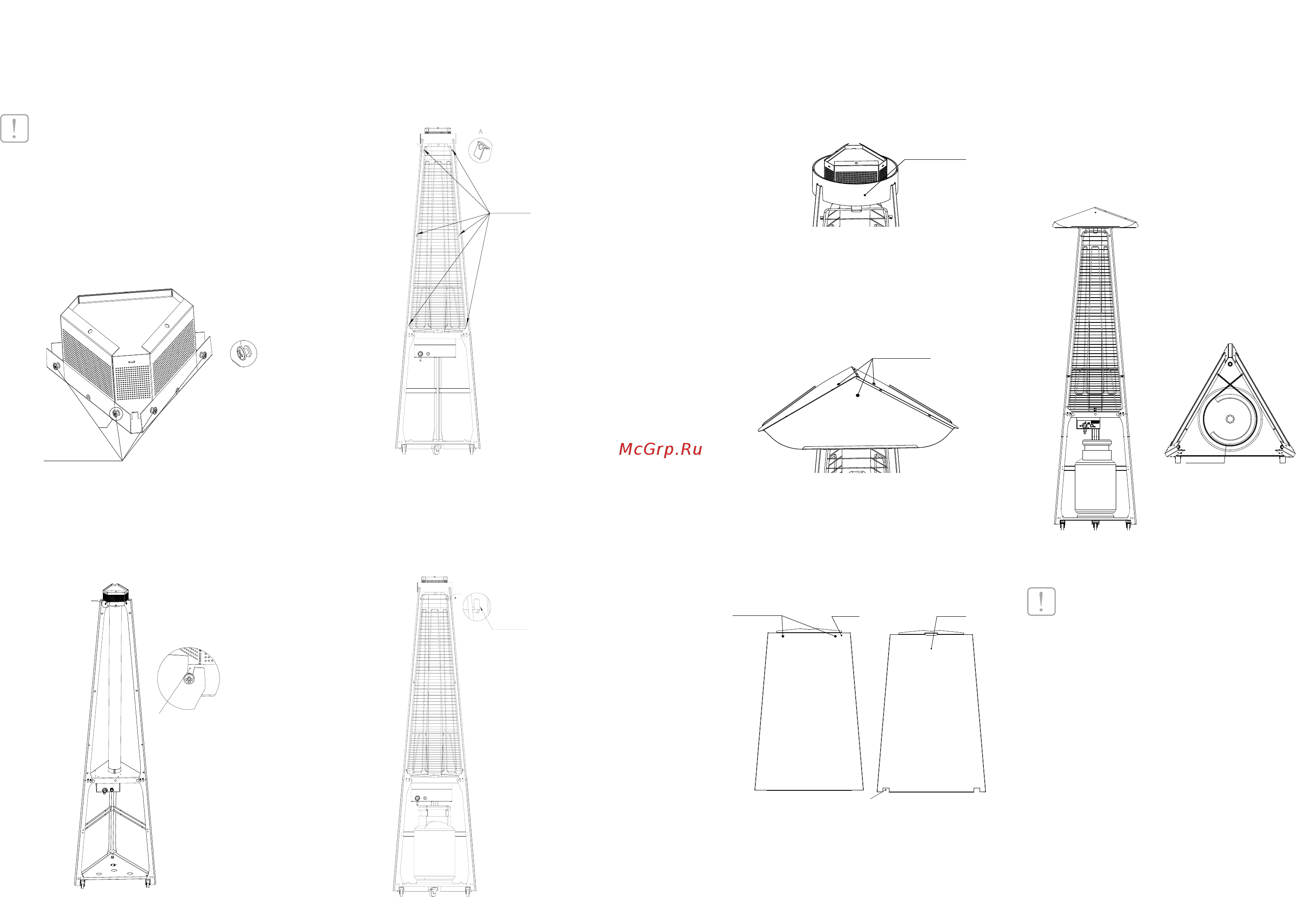

• На дожигатель наживите винты для уста-

новкивпазыверхнихпрофилей(Рис.7).

ВАЖНО!

В собранном виде дожигатель поставляется

спредварительнозакрученнымивинтамиМ4,

изготовленными из нержавеющей стали в

кол-ве9 шт.Нерекомендуетсяиспользовать

оцинкованные винты, т. к. данные винты не

рассчитаны на эксплуатацию при повышен-

ных температурах.

Винт М4х14

Рис.7–Установкавинтовнадожигатель

• Извлеките из коробки колбу и аккуратно

вставьте колбу. Сверху установите на про-

филидожигатель(Рис.8),фиксируяколбу,

затяните винты.

Паз в верхнем

профиле для установки

дожигателя

Рис.8–Установкаколбыидожигателя

• Установите в пазы верхних профилей ре-

шетки(Рис.9).

Пазы для

установки

решетки

Рис.9–Установкарешетки

• Установите фиксатор решетки в паз в верх-

немпрофиле(Рис.10).

Паз в верхнем

профиле

Рис.10–Установкафиксатороврешетки

Подготовка к работе

• Оденьте сверху на профили дефлектор

(Рис.11).

Дефлектор

Рис.11–Установкадефлектора

• Установите на дожигатель козырек, закре-

пите козырек на 3 винта из нержавеющей

стали(Рис.12).

Винты М4х14

Рис.12–Установкакозырька

• Установите боковые крышки, закрепите их

на винты с потайной головкой.

• Установите главную крышку.

Главная

крышка

Пазы в главной крышке

для позициоирования колес

Боковая

крышка

Отверстия

для установки

винтов

Рис. 13

• Поднимите стопор колес вверх и пере-

местите прибор в место назначения.

Поздравляем,вызавершилисборку!

Подключение газа

• Подключитерегулятордавлениягазакбал-

лону. Резьба на баллоне и редукторе левая.

• Затянитегайкурегулятораключомна27.

• Установите баллон так, как указано на ри-

сунке ниже.

Шнур ШС с карабинами

Рис. 14

Управление прибором

ВАЖНО!

• Невключайтеприборбезкрышкиотража-

теля или в разобранном виде. Горелка и

стеклянная труба никогда не должны быть

полностьюиличастичноприкрыты.

• Невключайтеприбореслистекляннаякол-

ба повреждена.

• Защищайте прибор от ударов. Всегда

ставьтеприборнадостаточноплоскойпо-

верхности (угол наклона до 10 °С), чтобы

предотвратить его опрокидывание.

• Не ставьте прибор на легковозгораемую

поверхность(дерево,линолеум,синтетиче-

скиеполы,ит.п.).

• Обогреватель оснащен предохранитель-

ным устройством, выключающим пламя в

случаенаклонаболеечемна45°.

• Припервомвключениеприборможетвы-
