5
Подготовка к работе
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуа-
тацию необходимо соблюдать правила техни-
ческой эксплуатации электроустановок потре-
бителей (ПТЭЭП) и межотраслевые правила
по охране труда при эксплуатации электро-
установок (ПОТ РМ-016-2001).
Размещение завесы
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема
допускается устанавливать несколько завес
одного типа и серии вплотную, создавая
непрерывную воздушную струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж
(слева/справа от проема).

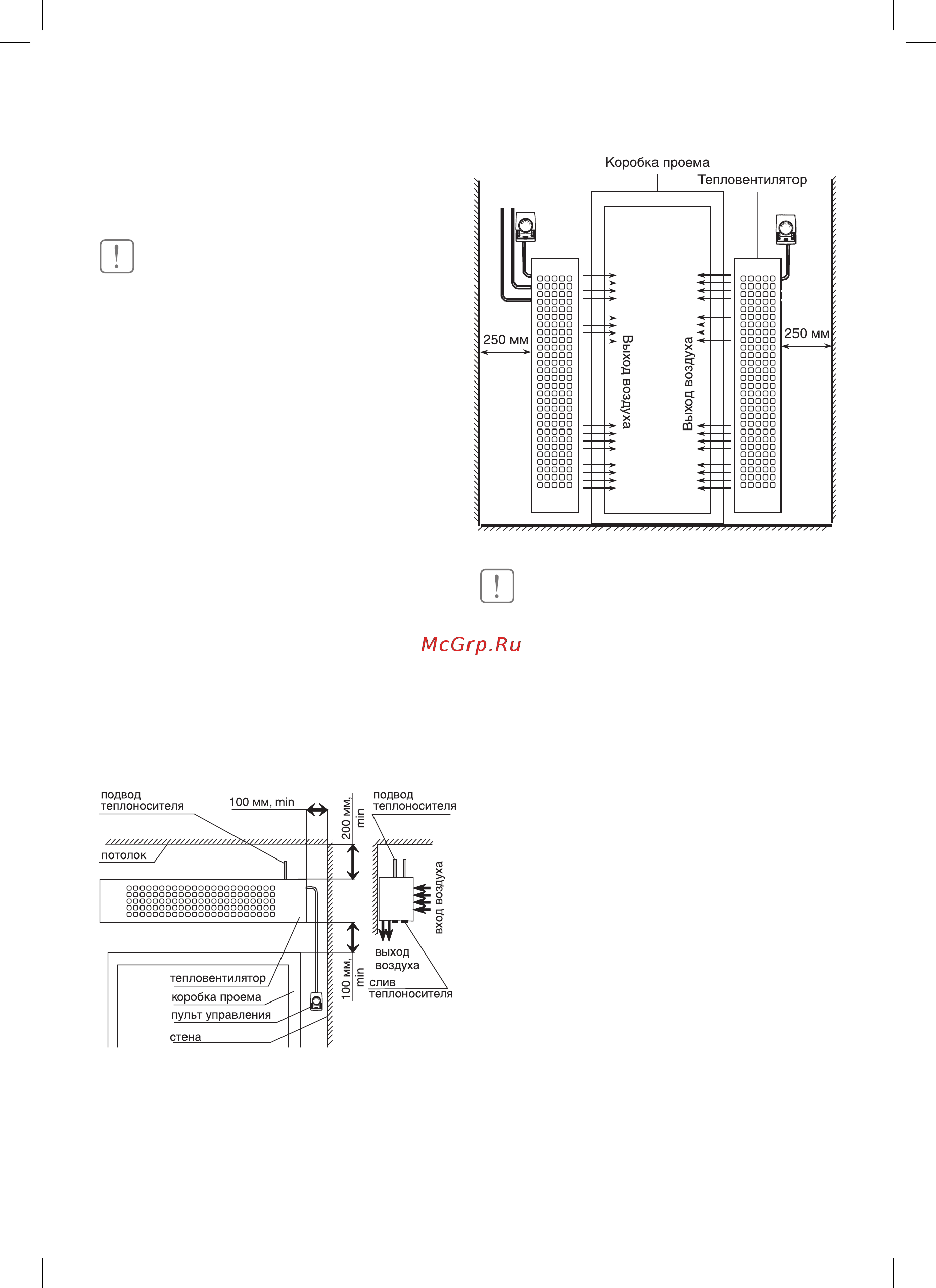

Горизонтальная установка
Для установки завесы над проемом в гори-
зонтальном положении, рекомендуется вы-
держивать расстояния, не менее указанных на
рисунке ниже.
ВНИМАНИЕ!
Вертикальный монтаж завесы BHC-L08-T03 не
допускается!.
Вертикальная установка
При вертикальном монтаже завесы ее не-
обходимо располагать таким образом, чтобы
выпуск воздуха по возможности наиболее
близко находился к плоскости проема, а срез
выпускающего сопла – на уровне верхней
кромки дверной рамы. При монтаже необходи-
мо следить, чтобы смотровые отверстия были
доступны и составляли примерно 250 мм.
В задней стенке корпуса завесы имеют-
ся пазы для установки завесы (см. рисунок
ниже). За эти пазы завеса навешивается на
предварительно вмонтированный в стену
крепеж. В качестве крепежа рекомендуются
шурупы или болты с диаметром шляпки от
9 до 11 мм. Установочные размеры завес при-
ведены в таблице ниже.
Завеса устанавливается как можно ближе к
верхней стороне проема, при этом необхо-
димо выдержать расстояние между верхней
стенкой корпуса и потолком не менее 100 мм.
