Подготовка к работе

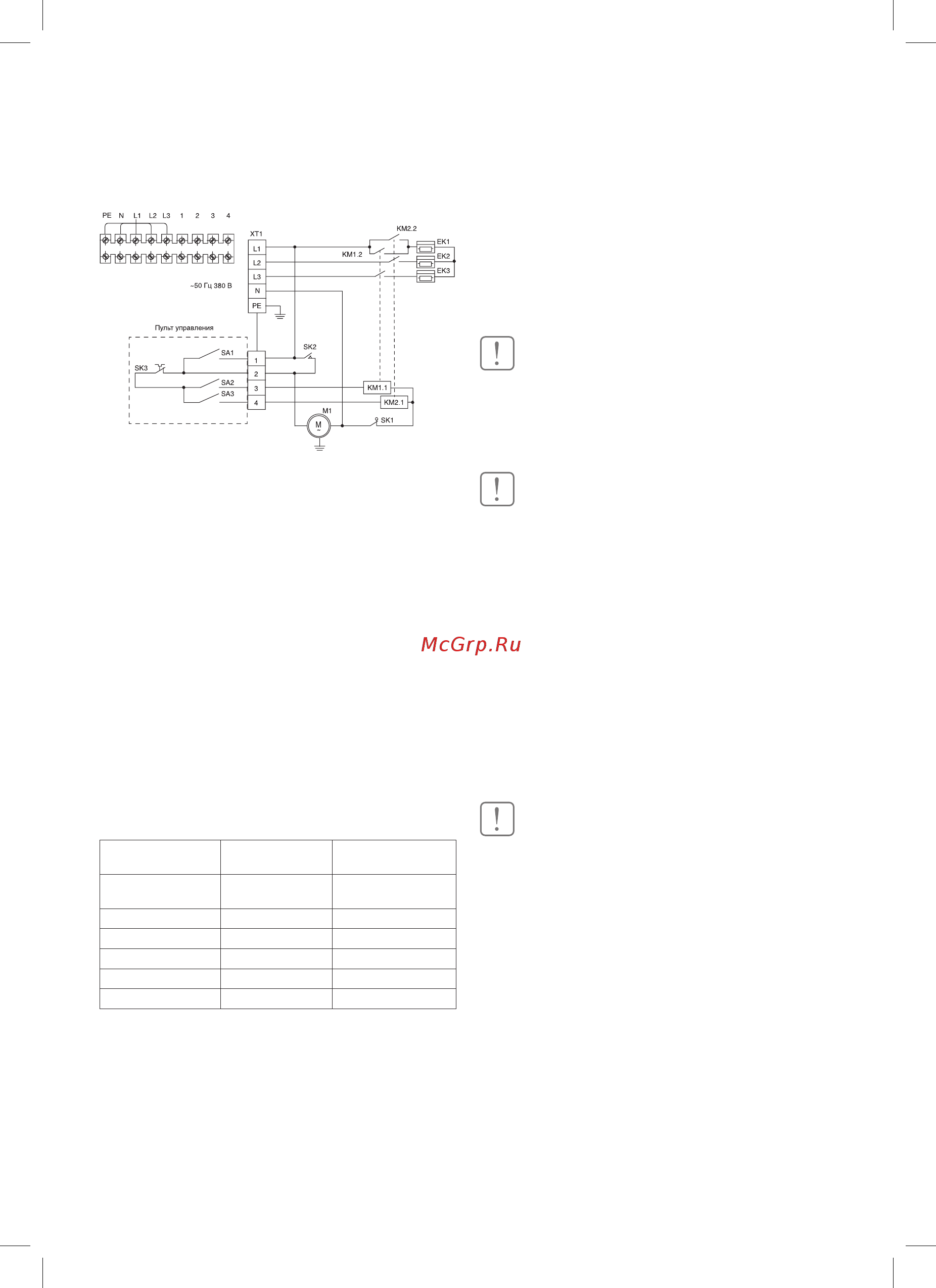

Схема электрическая BHC-М20-Т18,
BHC-М20-Т24
ЕК1, ЕК2, ЕК3 – электронагревательные эле-
менты;
SK1 – защитный термостат без автовозврата;
SK2 – термостат задержки выключения двига-
телей;
SK3 – терморегулятор;
КМ1, КМ2 – магнитные пускатели;
М1 – электродвигатели;
SА1 – сетевой выключатель;
SА2, SА3 – выключатели нагревателей;
ХТ1 – колодка клеммная.
Завеса BHC-L08-Т03 поставляется со шнуром
питания с вилкой, подключенным на заводе-
изготовителе.
Автоматический выключатель и сечение под-
водимого кабеля должны соответствовать та-
блице ниже.
Подключение пульта управления
Для установки пульта управления необходи-
мо, отвернув винт, снять верхнюю крышку
и панель пульта, закрепить пульт на стене,
установить панель и верхнюю крышку.
Тепловая завеса Автоматический
выключатель
Сечение медного
кабеля, мм
2
BHC-L08-Т03 16 А Шнур с вилкой в
комплекте
BHC-М10-Т06 16 А 5x1,5
BHC-М15-Т09 16 А 5x2,5
BHC-М20-Т12 25 А 5x2,5
BHC-М20-Т18 32 А 5x4,0
BHC-М20-Т24 45 А 5x6,0
Пульт управления подключать к завесе по-
средством четырехжильного медного кабеля,
сечением не ниже 0,75мм
2
в соответствии
с цифровым обозначением контактов на
клеммной колодке завесы и контактов пульта
управления: контакт «1» на завесе к контакту
«1» на пульте управления, контакт «2» на за-
весе к контакту «2» на пульте и т.д.
ВНИМАНИЕ!
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температу-
ры воздушного потока.
ВНИМАНИЕ!
При первом включении завесы возможно по-
явление характерного запаха и дыма (проис-
ходит сгорание масла с поверхности элек-
тронагревателей). Поэтому рекомендуется
перед установкой включить завесу в режиме
подогрева на 10-20 минут в хорошо проветри-
ваемом помещении.
ПРИМЕЧАНИЕ:
Для увеличения эксплуатационного срока службы
завесы BHC-L08-Т03 рекомендуется перед выклю-
чением оставить завесу работать несколько минут
в режиме вентилятора для снятия остаточного теп-
ла с нагревательных элементов.
ВНИМАНИЕ!
Для защиты от перегрева завес оста-
точным теплом, в моделях BHC-М10-Т06,
BHC-М15-Т09, BHC-М20-Т12, BHC-М20-Т18,
BHC-М20-Т24 предусмотрена автоматическая
задержка выключения вентиляторов. При
выключении завесы без предварительного
охлаждения электронагревателей, вентиля-
торы продолжают работать до охлаждения
электронагревателей до безопасной темпе-
ратуры и затем автоматически выключаются.
В зависимости от условий эксплуатации это
занимает примерно 1-2 минуты.
