Ballu bn - 100 [5/11] Установка
![Ballu bn - 100 [5/11] Установка](/views2/1227522/page5/bg5.png)
5
падания дождевой воды в воздуховод и вен-
тилятор.
Снимите переднюю крышку вентилятора, при-
слоните вентилятор к стене и отметьте 4 точ-
ки крепления и ввод для кабеля, затем про-
сверлите отверстия.
Проведите кабель к вентилятору через клем-
мную колодку с минимальным расстоянием 3
мм на всех полюсах.
Проведите главный кабель через кабельный
ввод и закрепите корпус вентилятора в мес-
те его положения с помощью креплений, вхо-
дящих в комплект поставки.
Закрепите переднюю крышку.
Потолочныймонтаж
Определите подходящее местоположение вен-
тилятора на потолке и вырежьте подходящее
по размеру отверстие.
Снимите переднюю крышку вентилятора в со-
ответствии с п. 3 (см. «Настенный монтаж»),
3.
4.
5.
6.
1.
2.
проведите главный кабель к вентилятору и за-
крепите корпус вентилятора в месте его поло-
жения с помощью креплений, входящих в ком-
плект поставки.
Вытяжной воздух должен выводиться нару-
жу, а не в потолочное или чердачное про-
странство, для этого используется гибкий
воздуховод, а также подходящие обратные
клапаны (рабочую точку можно определить
по рис. 1).

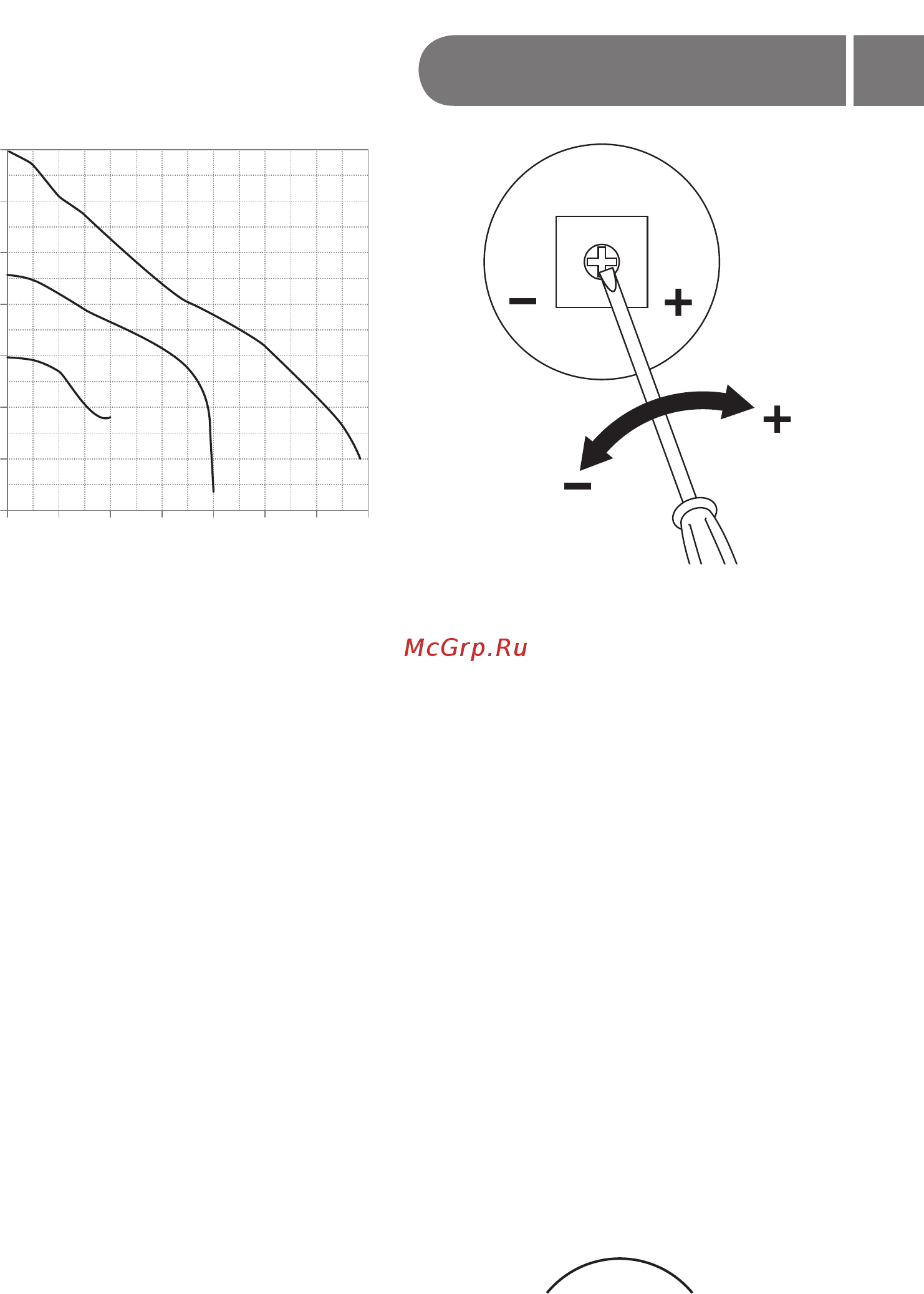

Выставлениезначенийтаймера
Время задержки отключения выставляется с по-
мощью подстроечных элементов на плате управ-
ления (рис 2). Элемент для таймера выделен на
плате обозначением (рис. 3).
3.
Установка
Рис.2
#/
#/
#/
¡½¿ÈÂÊŬ½
½ÎÒËÁ¿ËÄÁÐÒ½É
Ô
Рис.1
Рис.3
