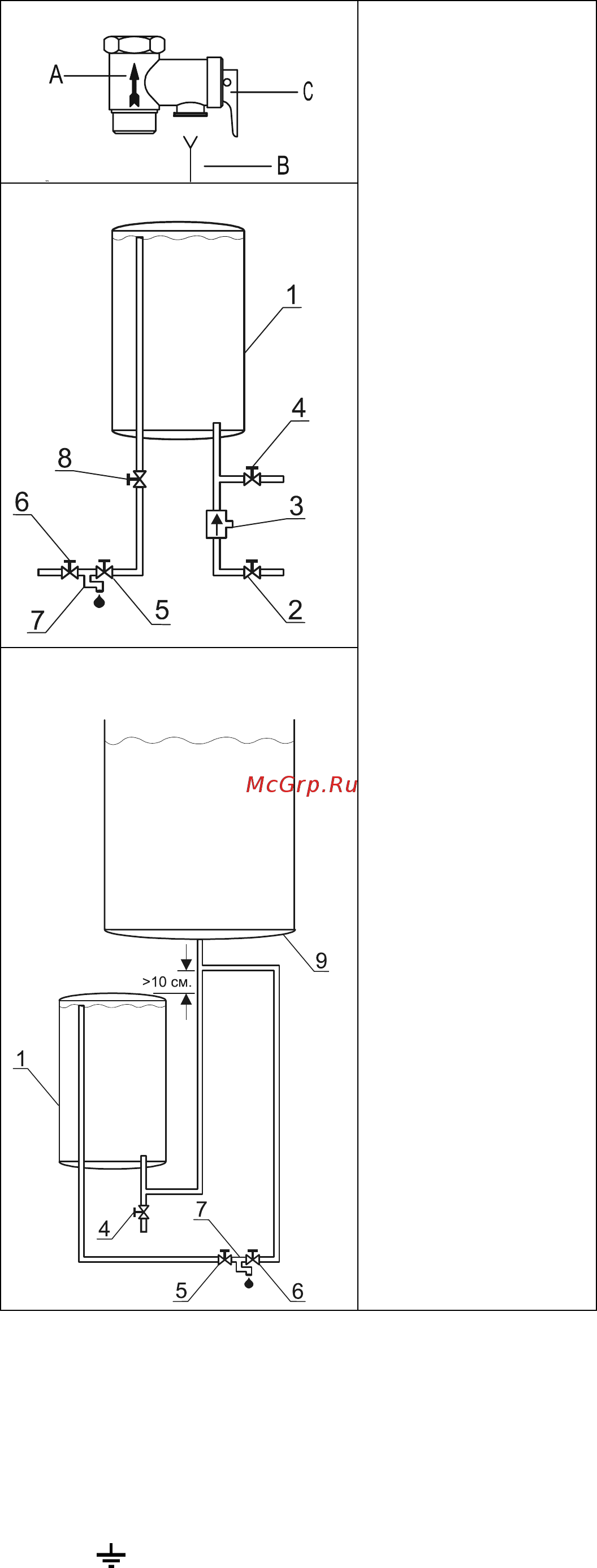

2 УСТАНОВКА Для установки приобретенного оборудования Вы можете воспользоваться платными услугами специалистов сервисных центров которые проведут все необходимые работы для нормального использования продукции Адреса и телефоны сервисных центров необходимо спросить у продавца Вы можете также воспользоваться услугами любых других квалифицированных специалистов Однако в этом случае компания БАКСИ не несет ответственности за ущерб нанесенный неверной установкой и пренебрежительным отношением к рекомендациям данного руководства а именно 1 Электрическое подсоединение должно выполняться в соответствии с правилами раздела 2 3 Электрическое подсоединение 2 Предохранительный клапан входящий в комплект поставки нельзя заглушать или заменять 3 Установку рекомендуется производить с помощью специалистов имеющих необходимую квалификацию Чтобы уменьшить потери тепла по длине труб аппарат следует устанавливать как можно ближе к месту отбора горячей воды Для облегчения ухода за аппаратом следует оставить место для свободного доступа к электрическим частям примерно 0 5 м 2 1 Крепление водонагревателя Водонагреватель крепится на крюки вмонтированные в стену в комплект поставки не входят Для водонагревателей емкостью 10 и 15 литров крюки вставляются в крепежные отверстия сзади водонагревателя предварительно сломав диафрагму Для водонагревателей емкостью 30 литров для крепления к стене используется крепежная пластина сзади водонагревателя Крюки вмонтированные в стену должны выдерживать вес троекратно превышающий вес нагревателя заполненного водой Для водонагревателей рекомендуется использовать металлический крепеж диаметром не менее 6 мм 2 2 Подсоединение к системе водоснабжения Подсоединяемые к водонагревателю шланги и соединения должны выдерживать как рабочее давление так и температуру не ниже 80 С Синим кольцом обозначен вход холодной воды красным кольцом обозначен выход горячей воды 2 2 1 Стандартное подсоединение рис 2 При стандартном подсоединении водонагреватель работает под давлением определяемым давлением в магистрали Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется через предохранительный клапан входящий в комплект поставки рис 1 и рис 2 позиция 3 Во избежание поломки при завинчивании предохранительного клапана не применяйте больших усилий Предохранительный клапан выполняет две функции пропускает воду только в одном направлении является обратным клапаном при давлении выше 8 атм стравливает воду через отверстие сбоку Появление водяных капель из отверстия предохранительного клапана во время нагрева воды является естественным процессом и связано с расширением воды в баке при нагревании Отверстие клапана советуем подсоединить отводной гибкой трубкой или при помощи воронки к системе слива Ни в коем случае нельзя закрывать отверстие клапана Если давление воды в магистрали превышает 5 бар атмосфер следует после водяного счетчика поставить редуктор давления Для удобства обслуживания при подсоединении к системе водоснабжения рекомендуется между входной трубой водонагревателя и предохранительным клапаном добавить тройниковый отвод к которому подсоединить кран для слива воды из водонагревателя 4 Во избежание случайных открываний лучше если этот кран будет открываться при помощи спец ключа 2 2 2 Подсоединение к открытому резервуару с водой дачный вариант рис 3 Вода поступает в водонагреватель 1 самотеком из резервуара 9 Для этого тройник развода воды из резервуара на водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя При данном варианте подсоединения предохранительный клапан рис 1 не используется 2 3 Электрическое подсоединение Аппарат предназначен для подключения к однофазной электрической сети переменного тока 220 230У Для отключения водонагревателя от сети следует использовать двухполюсный выключатель желательно автомат с расстоянием между разомкнутыми контактами не менее 3 мм Водонагреватели снабжены питающим кабелем для подсоединения к сети При замене проводов питающий кабель вставляется в специальное отверстие и соединяется с клеммами термостата а провод заземления желто зеленный присоединяется к клемме с символом т Провод заземления желательно оставить на 6 см длинее Электропитание производится с помощью кабеля расчетного сечения например трехжильным медным кабелем 3x1 5 кв мм 2
