- 10 -



 

          



         

          



          



- RISCHIO DI USTIONI

Alcune parti della puntatrice (elettrodi - bracci e aree adiacenti) possono





 

RISCHIO DI RIBALTAMENTO E CADUTA

          

        

        

        



          



          

        





- USO IMPROPRIO

 



PROTEZIONI E RIPARI





  



 

 

DEVE ESSERE ESEGUITO CON LA PUNTATRICE SPENTA E SCOLLEGATA







IMMAGAZZINAMENTO

             



 

 







        







Impianto mobile per saldatura a resistenza (puntatrice) con controllo digitale a

microprocessore. Dotato di prese rapide per i cavi di saldatura, facilita la immediata

intercambiabilità delle attrezzature, permettendo l’esecuzione di numerose lavorazioni



e settori con lavorazioni analoghe.

Le principali caratteristiche sono:

- scelta automatica dei parametri di saldatura;

- riconoscimento automatico dell’utensile inserito;

 

- Display LCD retroilluminato per la visualizzazione dei comandi e dei parametri

impostati;

La puntatrice può operare su lamiere in ferro a basso contenuto di carbonio e su

lamiere in ferro zincato.



- Pistola studder.

- Cavo con morsetto di massa.

- Estrattore con massa battente.

- Elettrodi vari.

- Cassetta consumabili.



- Pinza ad azionamento manuale con coppia cavi.

- Coppia bracci ed elettrodi con lunghezza e/o forma diversa per pinza manuale (v.

lista ricambi).

- Pinza a ”C” ad azionamento manuale con cavi.

- Kit Studder senza grilletto, completo con cavo di massa (salda a contatto senza

utilizzare il pulsante).





I principali dati relativi all’impiego e alle prestazioni della puntatrice sono riassunti nella



1- Numero delle fasi e frequenza della linea di alimentazione.

2- Tensione di alimentazione.

3- Potenza nominale di rete con rapporto d'intermittenza del 50%.

4- Potenza di rete a regime permanente (100%).

5- Tensione massima a vuoto agli elettrodi.

6- Corrente massima con elettrodi in corto-circuito.

 

generale per la saldatura a resistenza”.

8- Corrente a secondario a regime permanente (100%).



valori esatti dei dati tecnici della puntatrice in vostro possesso devono essere rilevati

direttamente sulla targa della puntatrice stessa.





- (*)Tensione e frequenza di alimentazione: 400V (±15%) ~ 2ph-50/60 Hz

oppure: 230V (±15%) ~ 1ph-50/60 Hz

- Classe di protezione elettrica: I

- Classe d’isolamento: H

- Grado di protezione involucro: IP 22

- Ingombro (LxWxH): 390x260x225mm

- Peso: 18.5kg

Input

- Potenza max in puntatura (S max): 16kVA

   

- Fusibili di rete ritardati: 16A (400V) / 25A (230V)

- Interruttore automatico di rete: 16A (400V) / 25A (230V)

   

(400V) - 3 x 4mm

(230V)

Output

- Tensione secondaria a vuoto (U

max): 6V

- Corrente max di puntatura (I

max): 3kA

- Capacità di puntatura (acciaio basso tenore carbonio): max 1.5 + 1.5mm

(*)NOTE:

- La puntatrice può essere fornita con tensione di alimentazione di 400V o 230V;









1 - Pannello di controllo;

2 - Attacco cavi della pinza (dinse);

3 - Connettore 14 pin;



4 - Interruttore generale;

5 - Ingresso del cavo di alimentazione;









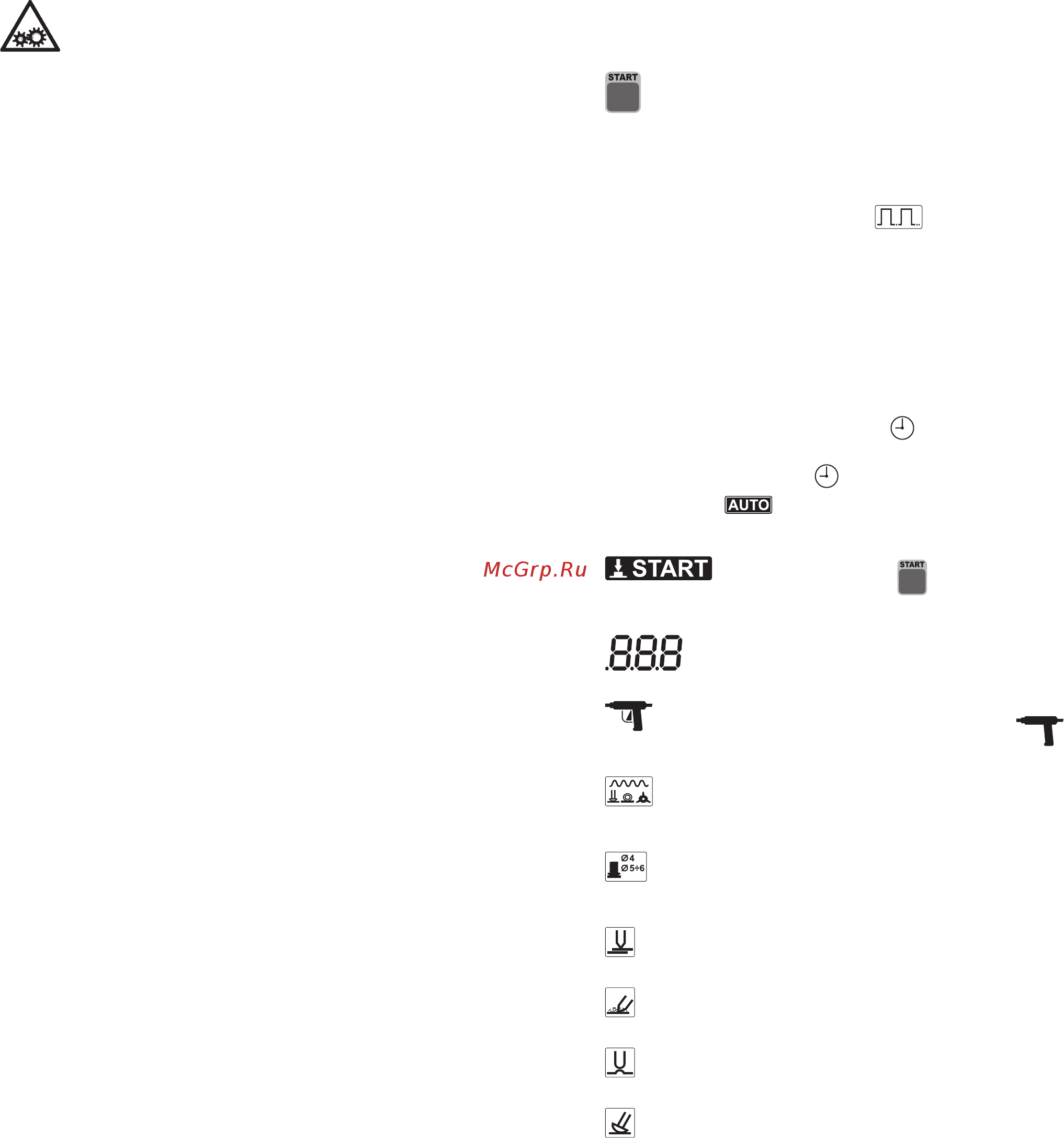

a) FUNZIONE “START”:

abilita la macchina a funzionare al primo avvio o dopo una situazione di

allarme.

NOTA: Il display segnala all’operatore, quando necessario, che deve premere

il pulsante “START” per poter utilizzare la macchina.

b) FUNZIONE “MODE”:

seleziona la puntatura ad “impulsi”

(attivabile solo con le pinze



solo con la pistola studder).

c) SCELTA DELL’UNITA’ di MISURA:

             

misura dello spessore della lamiera in “millimetri” [mm], “gauge” [ga] oppure

inch [in].



+

a) FUNZIONE SPESSORE della LAMIERA:

premendo il tasto [+] si incrementa lo spessore della lamiera, premendo il tasto

[-] si diminuisce.

b) FUNZIONE SELEZIONE LIVELLO TIME

mantenendo premuto il tasto [-       

diminuire il tempo di saldatura

rispetto al valore impostato automaticamente

dalla macchina

;

 



    per abilitare la macchina alla

saldatura.



Visualizza lo spessore della lamiera ed eventuali codici di allarme



Si attiva collegando la pistola Studder con grilletto oppure senza (versione

attivabile a contatto).



Indica la puntatura di spine, ribattini, rondelle, rondelle speciali con appositi

elettrodi.



Indica la puntatura di viti diametro 4÷6, e ribattini diametro 5 con apposito

elettrodo.



Indica la saldatura a punto singolo con apposito elettrodo.



Indica il rinvenimento delle lamiere con l’elettrodo al carbone.



Indica la ricalcatura delle lamiere con apposito elettrodo.



Indica la puntatura intermittente per la rappezzatura sulle lamiere con apposito
