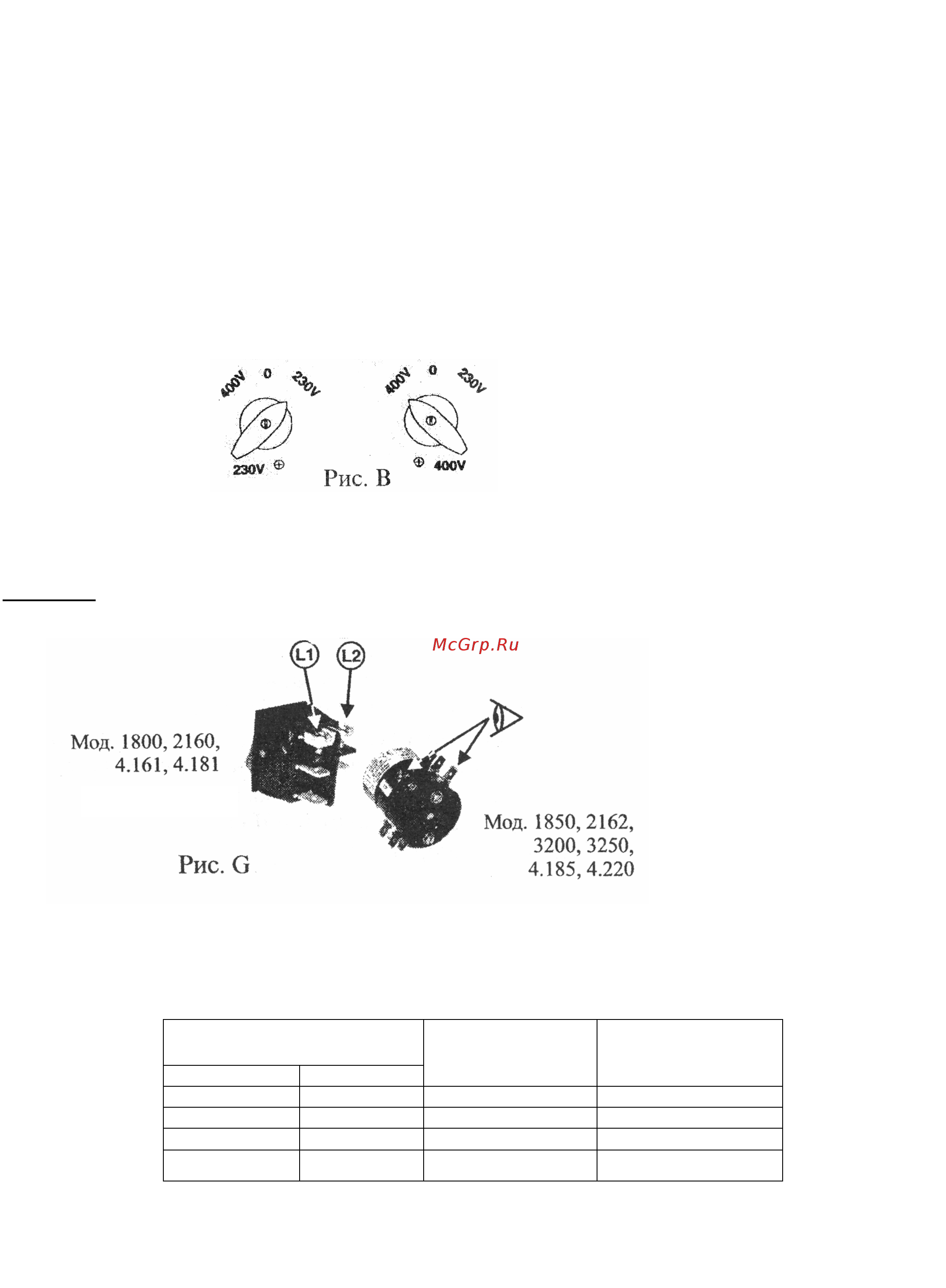

4 3 3 Термозащита Данный сварочный аппарат защищен от перегрева автоматическая термозащита При достижении критической температуры защита автоматически выключает электрическое питание и на передней панели загорается желтая лампочка поз З рис 1 После нескольких минут охлаждения защита вновь включает электрическое питание и желтая лампочка на передней панели гаснет Сварочный аппарат готов к работе После двукратного срабатывания термозащиты необходимо найти и устранить причину перегрева прежде чем продолжить сварочные работы 4 ПОДГОТОВКА К РАБОТЕ 4 1 Подключение к сети Перед подключением убедиться что напряжение сети соответствует напряжению указанному на корпусе аппарата или см таблицу технических характеристик Сетевой кабель аппарата имеет два провода для подключения к электросети и третий провод предназначенным для подключения заземления РЕ Обратите внимание что провод для заземления имеет желто зеленый цвет Для аппаратов напряжение питающей электросети которых может иметь два значения необходимо установить блокирующий винт который не позволит перевести переключатель в неправильное положение как показано на рис В ГИС D Подсоедините сетевой кабель к стандартной вилке подходящей мощности а сеть должна быть оборудована предохранителем или автоматическим выключателем Обратите внимание на правильность подсоединения контактов кабеля 1 1 и Ь2 в зависимости от напряжения сети Рис С Внимание Замена и установка силового кабеля должна производится только квалифицированными специалистами согласно прилагаемой к аппарату электрической схеме 4 2 Рекомендуемые параметры Таблица 1 указывает номинал предохранителя в амперах при максима 180 иребляемом токе и номинальном напряжении сети и выбранном сечении кабеля ТАБЛИЦА 1 Номинал предохранителя при напряжении в сети Ui 220v Ui 380V Т16А Т10А Т20А Т10А Т20А Т16А Т25А Т16А Сварочный ток А hmax Сечение кабеля мм 115А 140 А 160 А 200А 6 mm2 10 mm2 16 mm2 25 mm2 5 СВАРОЧНЫЕ АКСЕССУАРЫ ПОДСОЕДИНЕНИЕ И ПОДКЛЮЧЕНИЕ 5 1 Кабель для соединения со свариваемой деталью заземляющий кабель Он должен быть непосредственно подсоединён к свариваемой детали или к рабочему верстаку www blueweld ru
