Blue Weld gamma 2162 (814302) 814540 [5/7] Таблица 2

Стандартная вилка

Переключатель

EN 60974-1

Европейский стандарт для сварочных генераторов

X% Продолжительность работы в цикле

7. СВАРКА

- Обязательно предварительно изучить инструкцию производителя электродов, так как в ней указаны и

полярность подсоединения и оптимальный ток сварки для данных электродов

- Ток сварки должен выбирается в зависимости от диаметра электрода, его материала и типа сварочных работ.

Ниже приведена таблица допустимых токов сварки в зависимости от диаметра электродов.

ТАБЛИЦА 2

диаметр электрода (мм) сварочный ток (А)

1,6 25-50

2,0 40-80

2,5 60 - 100

3,2 80 160

4 120-200

Пользователю необходимо учитывать, что величина сварочного тока для одного и того же типа электродов

выбирается разной, в зависимости от положения свариваемых деталей: при сварке в нижнем положении

величина тока максимальна, а при вертикальном или потолочном шве (работе над головой) минимальна.

Помните, что качество сварочного шва зависит не только от величины тока сварки, но и от других параметров,

таких, как диаметр и качество электродов, длина дуги, скорость сварки, а также от состояния электродов, которые

должны быть защищены от сырости их упаковкой или прокалены перед сваркой.

ВЫПОЛНЕНИЕ СВАРОЧНЫХ РАБОТ

Внимание! Перед включением аппарата убедитесь, что мощность сети, к которой подключается

аппарат, соответствует техническим характеристикам аппарата, изложенным в настоящей инструкции.

- Вставить электрод в держатель, присоединить зажим к рабочей поверхности и убедиться в наличии хорошего

электрического контакта.

- Включить сварочный аппарат и настроить силу сварочного тока согласно табл. 2.

- Держа маску перед лицом, "чиркнуть" электродом по рабочей поверхности (как при зажигании спички). Это

наиболее правильный метод зажигания дуги.

ОСТОРОЖНО! Не ударять электрод о рабочую поверхность. Это может повредить электрод и затруднить

зажигание сварочной дуги.

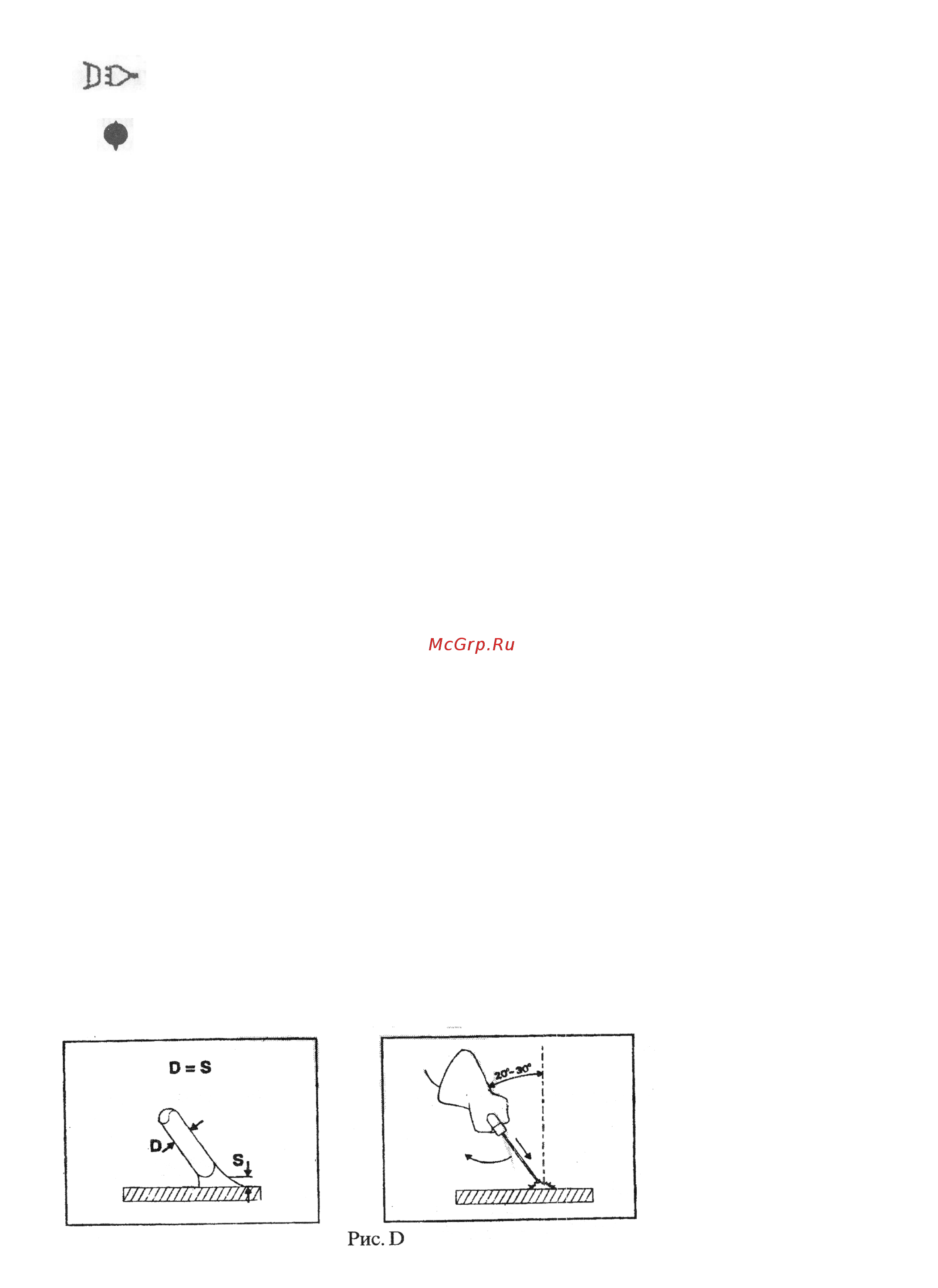

- Сразу после зажигания дуги стараться сохранять расстояние между рабочей поверхностью и электродом,

приблизительно равное диаметру самого электрода. Стараться сохранять это расстояние постоянно во время

сварка. Угол наклона электрода должен быть равен 20-30°(Рис. D).

- Заканчивая шов, отведите электрод немного назад, чтобы заполнился сварочный кратер, а затем резко

поднимите его до исчезновения дуги.

www.blueweld.ru
