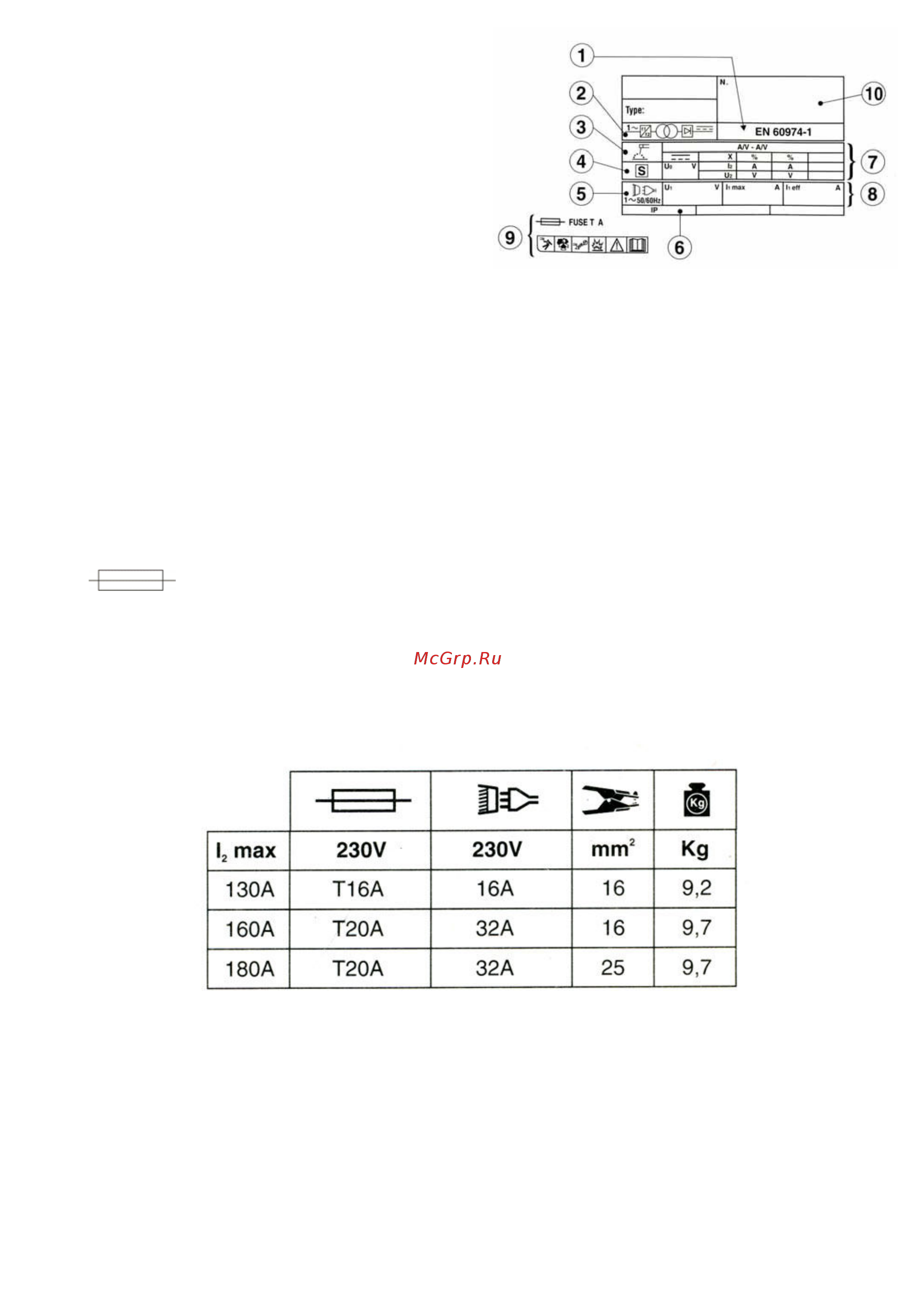

4 6 Технические данные Технические данные относящиеся к эксплуатационным параметрам можно увидеть на панели задней стенки символьные значения которых расшифровываются следующим образом 1 Соответствие Европейским нормам безопасности и требованиям к конструкции сварочных аппаратов 2 Тип структурной схема аппарата инвертер трансформатор выпрямитель 3 Символ типа сварки ручная дуговая сварка покрытым электродом 4 Символ 3 показывает что сварочные работы могут проводиться вблизи больших масс металла 5 Символ напряжения питающей сети однофазное переменное напряжение 6 Степень защиты IP 23 Защита от твердых инородных тел диаметром 12 5 мм и против вертикального попадания капель воды с наклоном от 60 до вертикальных Характеристики сварочного цикла Со максимальное напряжение при холостом ходе на пике цепь сварки разомкнута 12 и2 ток и соответствующее напряжение которые машина может обеспечивать во время процесса сварки являющегося стандартным и2 20 0 04 12 V X продолжительность включения Период в течение которого аппарат может подавать соответствующий ток тот же столбец Коэффициент указывается в и основан на 10 минутном цикле например 60 означает 6 минут работы с последующим 4 х минутным перерывом A V A V указывает диапазон регулировки тока сварки минимальный максимальный при соответствующем напряжении дуги 8 Технические характеристики линии электропитания Ui переменное напряжение и частота питающей электросети допустимое предельное значение 15 I imax максимальное потребление тока Не максимально эффективный потребляемый ток 9 I Размер предохранителей с задержкой срабатывания для защиты электросети Символы обозначающие предписания по безопасности 10 Серийный номер необходим для идентификации аппарата при обращении в сервисную службу снабжения запасными частями установления происхождения изделия Примечание Фирменная табличка шильдик в данном примере отображает назначение символов и цифр Точные технические данные необходимо смотреть непосредственно на фирменной таблички Вашего сварочного аппарата 6 1 Заземление сварочного аппарата I_ I Юа ЭК it l2 max 230V 230V mm2 Kg 130А Т16А 16А 16 9 2 160А Т20А 32А 16 9 7 180А Т20А 32А 25 9 7 1 Подготовка к работе 7 1 Расположение сварочного аппарата Сварочный аппарат устанавливается так чтобы посторонние предметы не перекрывали приток воздуха к месту работы для охлаждения аппарата и достаточной вентиляции Также необходимо следить чтобы на аппарат не попадали капли металла пыль и грязь чтобы аппарат не подвергался воздействию паров кислот и подобных агрессивных сред 7 2 Подключение к электроснабжению Перед подключением сварочного аппарата к электрической сети необходимо проверьте соответствие параметров сети техническим характеристикам Питающее напряжение должно быть 220 10 В Штекер Подсоединение к источнику питания необходимо осуществлять кабелем со стандартной розеткой 2Р 2025А 250В ОБРАТИТЕ ОСОБОЕ ВНИМАНИЕ чтобы желто зеленый провод кабеля был правильно подсоединен к разъему штекера Электросеть к которой производится подключение должна быть оснащена предохранителями или автоматическим выключателем рассчитанными на ток и напряжение в соответствии с техническими данными на фирменной табличке шильдике Вашего сварочного аппарата www blueweld ru
