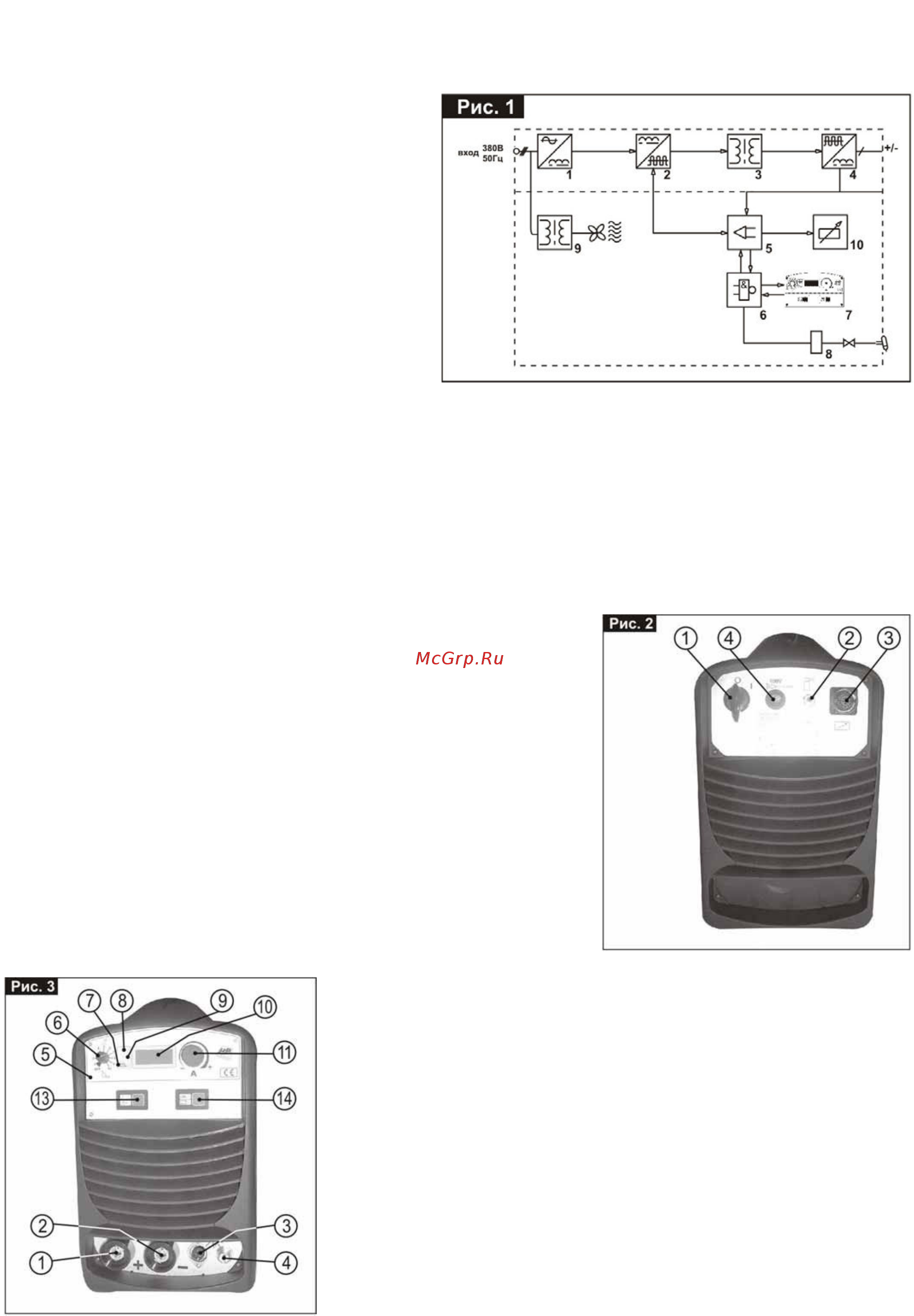

4 Структурная схема 1 Вход трехфазного тока питания выпрямитель и конденсатор 2 Транзисторы и управляющий переключающий мост ЮВТ преобразуют напряжение выпрямленного тока цепи в высокочастотное переменное напряжение 20 кГц и позволяет регулировать передачу мощности в соотношении ток напряжение в соответствии с режимом сварки 3 Высокочастотный трансформатор первичная обмотка питается напряжением преобразованным блоком 2 Предназначение трансформатора состоит в том чтобы привести в соответствие напряжение и ток к значениям необходимым для дуговой сварки и кроме того гальванически разделить ток сварки и основную цепь питания 4 Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением преобразует переменное напряжение ток производимые вторичной обмоткой при низкой частоте в постоянное напряжение ток 5 Блок электронной регулировки и управления производит контроль значений сварочного тока и сравнивает их с данными установленными пользователем модулирует импульсы управления ведущего транзистора IGBT который и осуществляет управление 6 Логическая схема управления аппарата устанавливает сварочные циклы управляет регулировками и системами защиты 7 Панель управления и установки режимов 8 Электроклапан подачи защитного газа TIG сварки 9 Вентилятор охлаждения 10 Дистанционное управление 5 Подключение регулировка и индикация 5 1 Задняя панель Рис 2 1 Выключатель питания О выключен 1 включен 2 Разьем подсоединения газового баллона 3 Разъем дистанционного управления см оборудование 4 Питающий кабель 5 2 Передняя панель Рис 3 1 Клемма плюс для подсоединения сварочного кабеля 2 Клемма минус для подсоединения сварочного кабеля 3 Разъем кабеля управления горелки 4 Разъем подачи газа горелки TIG 5 Панель управления 6 Потенциометр регулировки мощности дуги при ММА сварке и затухания при TIG сварке 7 Желтый индикатор неисправности сети питания 8 Желтый индикатор неисправности сварочного аппарата 9 Зеленый индикатор подключенного напряжения 10 Буквенно цифровой дисплей 11 Ручка установки параметров сварки 13 Кнопки выбора режима сварки 14 Кнопка выбора режима управления www blueweld ru
