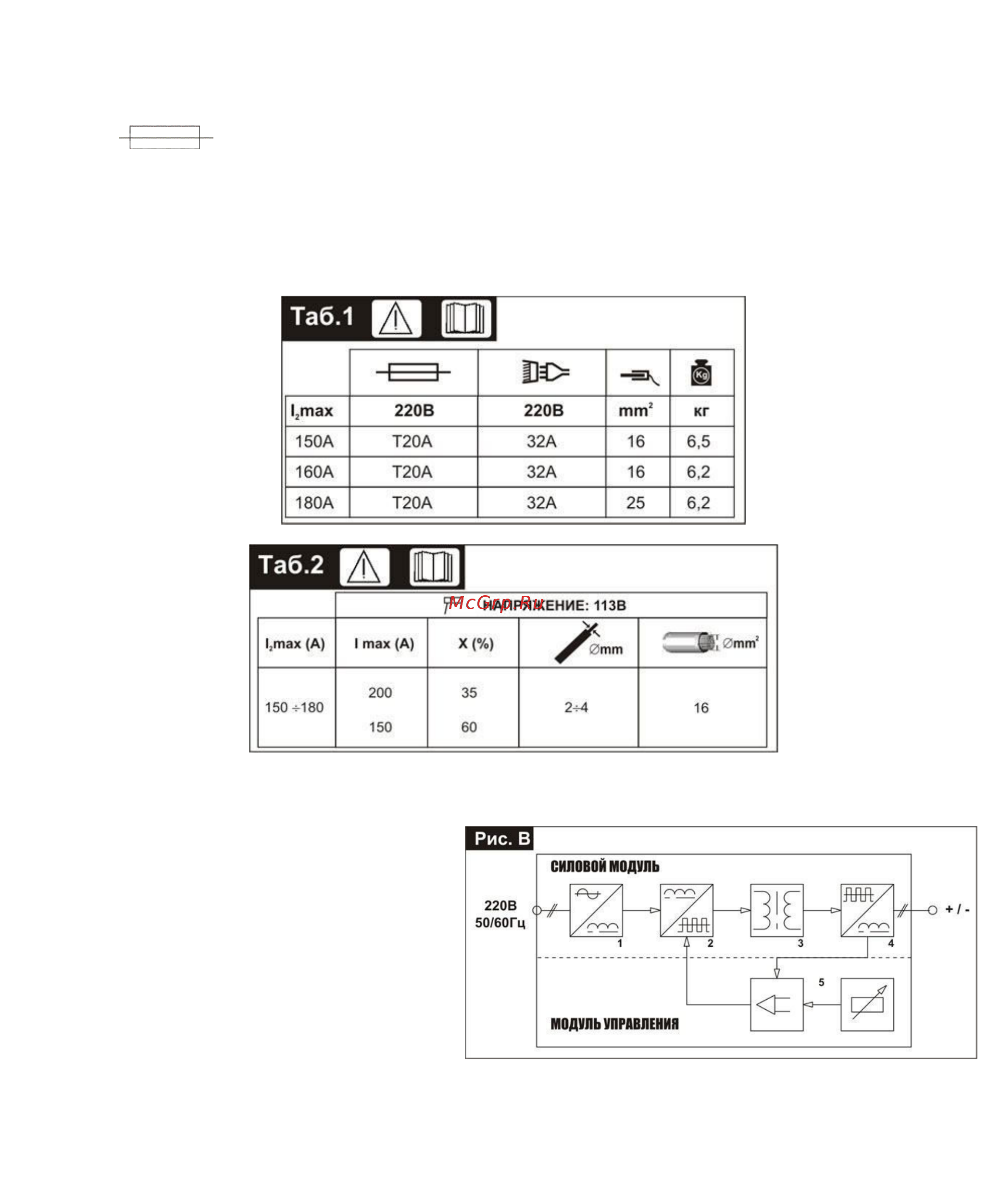

4сварки являющегося стандартным U2 20 0 04 l2 V X продолжительность вклочения Период в течение которого аппарат может подавать соответствующий ток тотже столбец Коэффициент указывается в и основан на 10 минутном цикле например 60 означает 6 минут работы с последующим 4 х минутным перерывом A V A V указывает диапазон регулировки тока сварки минимагьный максимагъный при соответствующем напряжении дуги 9 Технические характеристики линии электропитания Ui переменное напряжение и частота питающей электросети допустимое предельное значение 15 1 imax максимальное потребление тока heft максимально эффективный потребляемый ток 10 4 Размер предохранителей с задержкой срабатывания для защиты электросети 11 Символы обозначающие предписания по безопасности Примечание Фирменная табличка шильдик в данном примере отображает назначение символов и цифр Точные технические данные необходимо смотреть непосредственно на фирменной таблички Вашего сварочного аппарата Остальные характеристики можно увидеть в таблицах ниже сварочный аппарат Таб 1 I B5 K max 220B 220 В mm1 КГ 150A T20A 32A 16 6 5 160A T20A 32A 16 6 2 180A T20A 32A 25 6 2 электрододержатель 6 Структурная схема Вход однофазного тока питания выпрямитель и конденсатор Транзисторы и управляющий переключающий мост ЮВТ преобразуют напряжение выпрямленного тока цепи в высокочастотное переменное напряжение и позволяет регулировать передачу мощности в соотношении ток напряжение в соответствии с режимом сварки Высокочастотный трансформатор первичная обмотка питается напряжением преобразованным блоком 2 Предназначение трансформатора состоит в том чтобы привести в соответствие напряжение и ток к значениям необходимым для дуговой сварки и кроме того гальванически разделить ток сварки и основную цепь питания 4 Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением преобразует переменное напряжение ток производимые первичной обмоткой при низкой частоте в постоянное напряжение ток 5 Блок электронной регулировки плата управления и электроники производит контроль значений сварочного тока и сравнивает их с данными установленными погъзователем модулирует импугъсы управления ведущего транзистора ЮВТ который и осуществляет управление Также определяет динамическую передачу тока и контролирует предохранительные устройства www blu eweld ru
