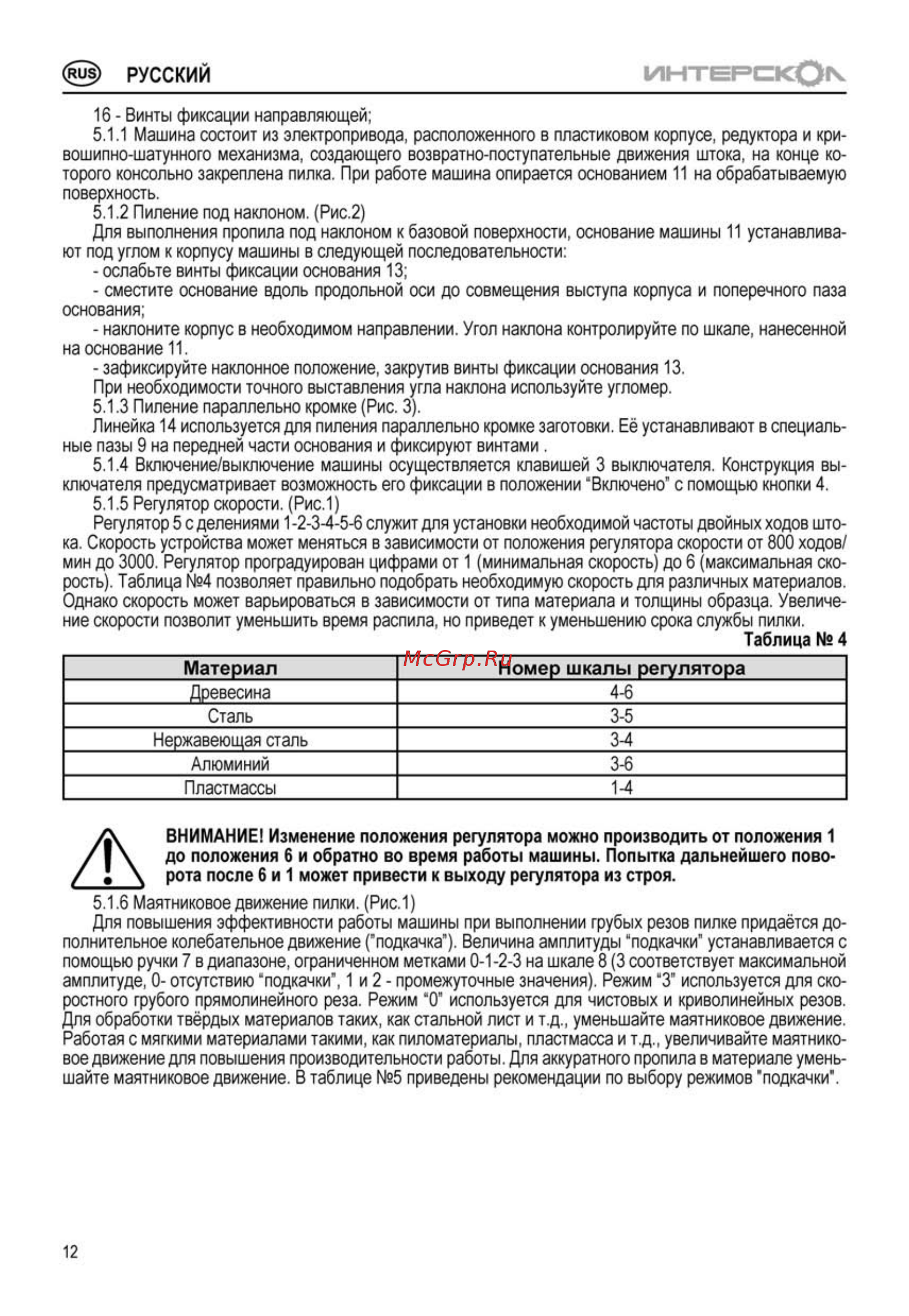

ИНТЕРСКОк РУССКИЙ 16 Винты фиксации направляющей 5 1 1 Машина состоит из электропривода расположенного в пластиковом корпусе редуктора и кри вошипно шатунного механизма создающего возвратно поступательные движения штока на конце ко торого консольно закреплена пилка При работе машина опирается основанием 11 на обрабатываемую поверхность 5 1 2 Пиление под наклоном Рис 2 Для выполнения пропила под наклоном к базовой поверхности основание машины 11 устанавлива ют под углом к корпусу машины в следующей последовательности ослабьте винты фиксации основания 13 сместите основание вдоль продольной оси до совмещения выступа корпуса и поперечного паза основания наклоните корпус в необходимом направлении Угол наклона контролируйте по шкале нанесенной на основание 11 зафиксируйте наклонное положение закрутив винты фиксации основания 13 При необходимости точного выставления угла наклона используйте угломер 5 1 3 Пиление параллельно кромке Рис 3 Линейка 14 используется для пиления параллельно кромке заготовки Её устанавливают в специаль ные пазы 9 на передней части основания и фиксируют винтами 5 1 4 Включение выключение машины осуществляется клавишей 3 выключателя Конструкция вы ключателя предусматривает возможность его фиксации в положении Включено с помощью кнопки 4 5 1 5 Регулятор скорости Рис 1 Регулятор 5 с делениями 1 2 3 4 5 6 служит для установки необходимой частоты двойных ходов што ка Скорость устройства может меняться в зависимости от положения регулятора скорости от 800 ходов мин до 3000 Регулятор проградуирован цифрами от 1 минимальная скорость до 6 максимальная ско рость Таблица 4 позволяет правильно подобрать необходимую скорость для различных материалов Однако скорость может варьироваться в зависимости от типа материала и толщины образца Увеличе ние скорости позволит уменьшить время распила но приведет к уменьшению срока службы пилки Таблица 4 Материал Номер шкалы регулятора Древесина 4 6 Сталь 3 5 Нержавеющая сталь 3 4 Алюминий 3 6 1 4 Пластмассы Ж ВНИМАНИЕ Изменение положения регулятора можно производить от положения 1 до положения 6 и обратно во время работы машины Попытка дальнейшего пово рота после 6 и 1 может привести к выходу регулятора из строя 5 1 6 Маятниковое движение пилки Рис 1 Для повышения эффективности работы машины при выполнении грубых резов пилке придаётся до полнительное колебательное движение подкачка Величина амплитуды подкачки устанавливается с помощью ручки 7 в диапазоне ограниченном метками 0 1 2 3 на шкале 8 3 соответствует максимальной амплитуде 0 отсутствию подкачки 1 и 2 промежуточные значения Режим 3 используется для ско ростного грубого прямолинейного реза Режим О используется для чистовых и криволинейных резов Для обработки твёрдых материалов таких как стальной лист и т д уменьшайте маятниковое движение Работая с мягкими материалами такими как пиломатериалы пластмасса и т д увеличивайте маятнико вое движение для повышения производительности работы Для аккуратного пропила в материале умень шайте маятниковое движение В таблице 5 приведены рекомендации по выбору режимов подкачки 12
