Ariston CISPH 640 MST [6/12] Важно

Содержание

• Cisph 640 м ix cisph 640 м wh cisph 640 ms ix cisph 640 ms wh cisph 640 mst ix cisph 640 mst an r 1
• Í ariston 1
• Встроенная техника 1
• Рабочие поверхности 1
• Главление 2
• Рабочие поверхности 2
• Безопасность хорошая привычка 3
• Перед любыми работами по наладке обслуживанию и т п отключите рабочую поверхность от электрической сети 4
• Расположение 4
• Установка и подключение 4
• Установка встраиваемых рабочих поверхностей 5
• Важно 6
• Если рабочая поверхность устанавливается над встроенной духов 6
• Кой 6
• Мм 40 мм 6
• Подключение газа 6
• Подключение гибкой стальной трубой 6
• Подключение через негибкую стальную или медную трубу 6
• Контроль плотности подсоединения 7
• Настройка рабочей поверхности на различные типы газа 7
• Подсоединение кабеля к сети 7
• Регулировка минимального пламени 7
• Регулировка поступления воздуха в горелки 7
• Электрические соединения 7
• 73 23 eec от 19 2 3 низкого напряжения и послед модификации 89 336 eec от 03 5 9 электромагнитной совместимости и последую 8
• 90 396 еес от 29 6 0 газ и последующие модификации 93 68 еес от 22 7 3 и последующие модификации 8
• Cisph 640 m cis 640 ms 8
• Cisph 640 м cisph 640 ms cisph 640 mst cisph 640 м cisph 640 ms cisph 640 mst 8
• D устройство электронного розжига газовых горелок 8
• В поддерживающая решетка для посуды 8
• Газа в горелку 8
• Газовые горелки 8
• Кнопка электронного зажигания только для некоторых моделей 8
• Описание 8
• Рабочая поверхность соответствует следующим директивам еэс 8
• С рукоятки управления газовыми горелками 8
• Срабатывает если пламя случайно погасло прекращает подачу 8
• Таблица 1 8
• Только для cisph640 ms cisph 640 mst 8
• Только для некоторых моделей 8
• Устройство системы безопасности gas control 8
• Характеристики горелок и жиклеров 8
• Щие модификации 8
• Gas control 9
• Внимание 9
• Газовые горелки 9
• Горелка диаметр 9
• Для моделей рн640 ms рн 640 mst 9
• Дна посуды см 9
• Инструкции по эксплуатации практические советы 9
• Использование газовых горелок 9
• На моделях с электрическим розжигом d 9
• Чтобы включить горелку 9
• Газовые вентили застревают и плохо проворачиваются 10
• Гаснет пламя на моделях с устрой ством газ контроль 10
• Горелка гаснет при установке рукоятки в положение слабое пламя 10
• Горелка не зажигается или пламя распреде лено не равномерно вокруг горелки 10
• Обслуживание и уход устранение неисправностей 10
• Посуда не устойчива 10
• Merloni elettrodomestici spa 11
• Stinol 11
• Èaristo 11
• Газовые горелки тип 11
• Газовые параметры 11
• Комплектация 11
• Лет со дня изготовления 11
• Модель рн 640 м рн 640 ms рн 640 mst 11
• Размеры 11
• Размеры для встраивания 11
• Система безопасности gas control 11
• Срок службы 11
• Технические характеристики 11
• Электрические параметры 11
• Электроподжиг газовых горелок 11
• 044 494 36 10 12
• 095 974 62 80 12
• 343 376 15 12 12
• 812 118 80 55 12
• Ariston indesit stinol 12
• Cisph 640 м cisph 640 ms cisph 640 mst 12
• Www merloni ru 12
• В екатеринбурге 12
• В киеве 12
• В москве 12
• В санкт петербурге 12
• Вы можете ознакомиться с полным каталогом серии профессиональных акссе суаров и средств забота о доме и получить информацию в авторизованных сервисных центрах адреса и телефоны указаны в гарантийном документе 12
• Забота о доме 12
• Компания merloni elettrodomestici 12
• На сайте 12
• Настоятельно рекомендует использовать для ухода за вашей бытовой техникой 12
• По телефонам справочной службы компании мерлони 12
• Производитель бытовой техники торговых марок 12
• Серия включает в себя полный спектр средств по уходу за 12
• Средства и аксессуары профессиональной серии 12
• Фирменные средства по уходу за бытовой техникой от производителя 12

Похожие устройства

• Gorenje BO8755BX Инструкция по эксплуатации
• Gorenje EC65348DX Инструкция по эксплуатации
• Nobo C4E 07 Инструкция по эксплуатации
• Kenwood KM 266 Инструкция по эксплуатации
• Ariston CISPH 640 MS Инструкция по эксплуатации
• Gorenje EC65348DW Инструкция по эксплуатации
• Noirot Spot E-3 1000 Инструкция по эксплуатации
• Kenwood CH 180A Инструкция по эксплуатации
• Ariston CISPH 640 M Инструкция по эксплуатации
• Gorenje EC65343BX Инструкция по эксплуатации
• Gorenje BO8754AX Инструкция по эксплуатации
• Ballu BEC/E-1000 Инструкция по эксплуатации
• Iluv IMM747BLK Инструкция по эксплуатации
• AEG F78000VI0P Инструкция по эксплуатации
• Kenwood JE880 Инструкция по эксплуатации
• Gorenje BO8754AB Инструкция по эксплуатации
• Gorenje EC65343BW Инструкция по эксплуатации
• AEG 66300 KF-an Инструкция по эксплуатации
• Ballu BEC/M-2000 Инструкция по эксплуатации
• Kenwood HB 665 Инструкция по эксплуатации

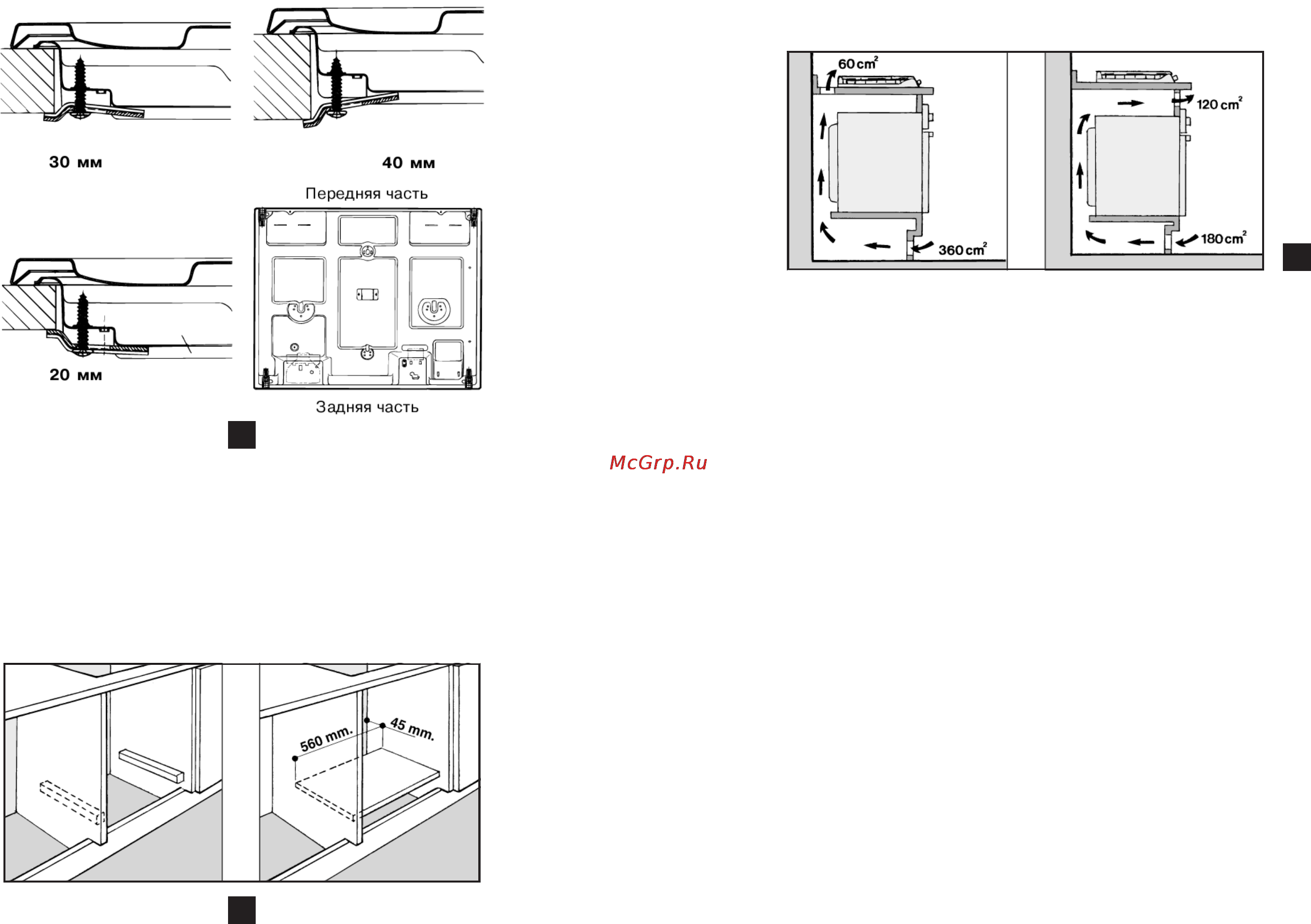

Позиция фиксаторов при различной толщине поверхности к которой крепится оборудование 30 мм При установке рабочей поверхности над встроенной духовкой не оборудо ванной системой принудительной вентиляции убедитесь в наличии отвер стий для притока и оттока воздуха в сответствующей внутренней части корпуса кухонной мебели рис 8 40 мм Передняя часть ПОДКЛЮЧЕНИЕ ГАЗА 20 мм Задняя часть 6 Если рабочая поверхность устанавливается не над встроенной духовкой для изоляции под рабочую поверхность помещают деревянный щит на рас стоянии не менее 20 мм от нижней части оборудования 7 Если рабочая поверхность устанавливается над встроенной духов кой предпочтительнее чтобы духовка опиралась на два деревянных бру са прикрепленных к внутренним стенкам корпуса кухонной мебели при объединенной поверхности кухонного комплекса должен быть обеспечен зазор позади оборудования не менее 45 х 560 мм рис 7 Подключение к газу рабочей поверхности должно производиться квалифици рованным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подключаемого газа тому на который на строено оборудование При несоответствии типов газа следуйте инструкциям параграфа Настройка рабочей поверхности на различные типы газа Если рабочая поверхность подсоединяется к баллону со сжиженным газом отрегулирйте его давление в соответствии с действующими нормами техники безопасности Важно для безопасной и долгой работы оборудования убедитесь что давле ние газа соответствует уровню указанному в таблице Характеристики горе лок и жиклеров Подключение через негибкую стальную или медную трубу Подключение должно быть произведено таким образом чтобы исключить ме ханическое давление в любой части рабочей поверхности Оборудование оснащено настраиваемым образным штуцером и прокладкой для подсоединения к источнику газа Чтобы повернуть штуцер прокладку не обходимо заменить поставляется с оборудованием Газовый вывод оборудования приспособлен для подключения круглой газовой трубы с наружной резьбой 1 2 дюйма Подключение гибкой стальной трубой Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1 2 дюйма Используйте только трубы и прокладки соответствующие текущим стандартам Полная длина трубы не должна превышать 2000 мм Обязательно убедитесь что гибкая стальная труба не касается движущихся предметов и не пережата 8 С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ 9
