Stinger Car Z1 [2/5] Органы управления и индикация

STINGER CAR ST

Z-1 -5- Z-2

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

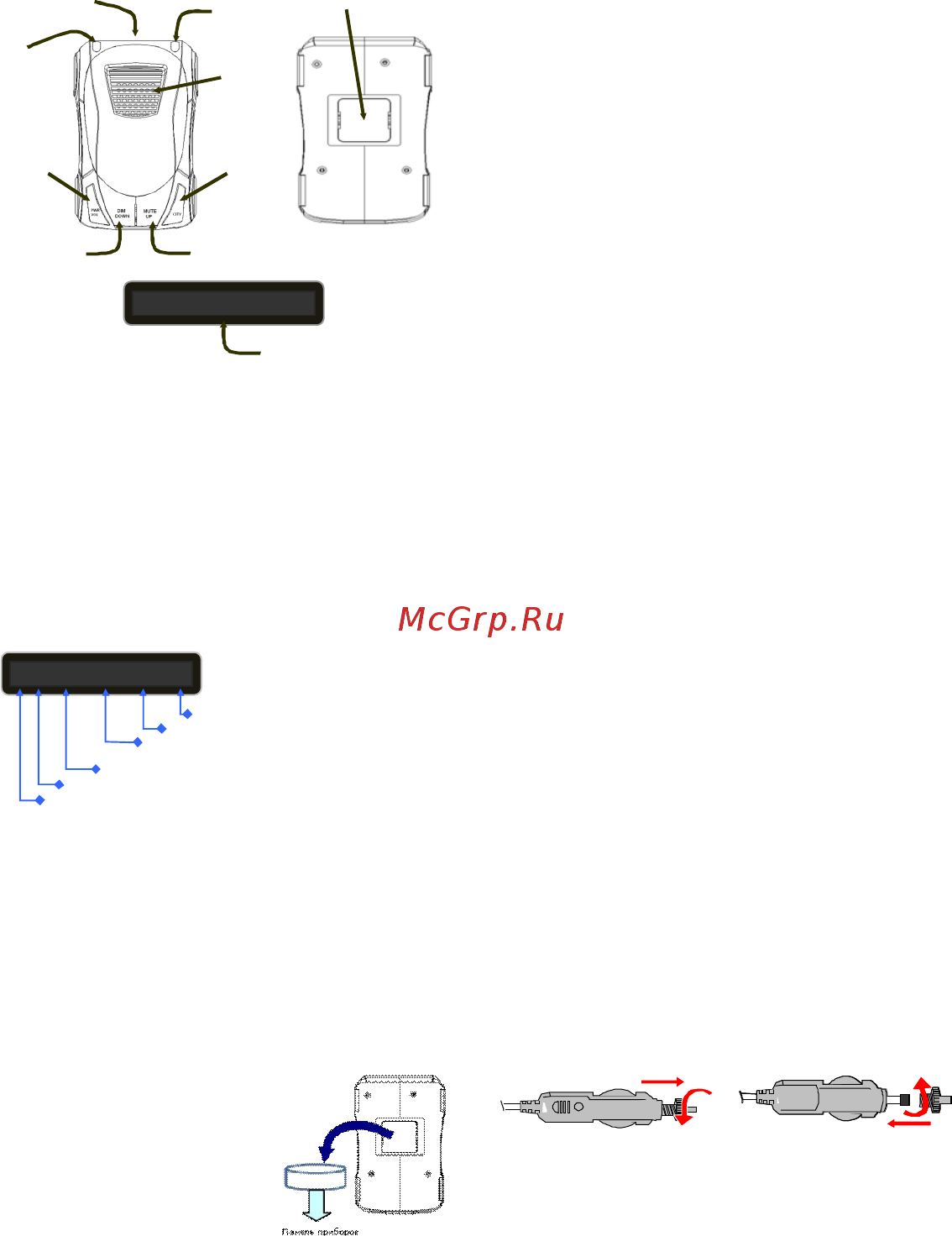

Внешний вид, органы управления и индикация радар-детектора пока-

заны на рисунке:

Разъём питания: Электрический разъём, предназначенный для под-

ключения рада р-детектора к источнику питания по средствам кабеля

питания.

Кнопка «Pwr/Vol»: Многофункциональный орган управления -

кнопка. Предназначается для отключения (включения) устройства, а

так же активации режима регулировки громкости. Кроме этого являет-

ся светодиодным сигнализатором - стробоскопом (дополнительная

светодиодная тревога) и задней линзой оптического приёмника (при-

ёмник сигнала лазера).

Кнопка «Dim/Down»: Многофункциональный орган управления -

кнопка. Предназначается для изменения яркости свечения дисплея и

дискретного уменьшения громкости звука (в режиме регулировки

P X K/Ka C 2 3 4 L

Светодиодный

символьный

дисплей

Кнопка

«MUTE/UP»

Кнопка

«DIM/ DOWN»

Кнопка

«CITY»

Кнопка

«PWR/VOL»

Зуммер

Разъём

питания

Рупорная

антенна СВЧ

приёмника

Передняя

линза лазер-

ного приём-

ника

Монтажное

металлическое

основание

STINGER CAR ST

Z-1 -6- Z-2

ЛАЗЕР/РАДАР-ДЕТЕКТОР

громкости).

Кнопка «Mute/Up»: Многофункциональный орган управления -

кнопка. Предназначается для оперативного отключения звука прибора

(режим ТИШИНА), а так ж е дискретного увеличения громкости звука

(в режиме регулировки громкости).

Кнопка «C ity»: Орган управления, предназначенный для управления

функцией ГОРОД - выбо р чувствительности приёмного устройства

детектора. Кроме этого является светодиодным сигнализатором -

стробоскопом (дополнительная светодиодная тревога).

Передняя линза оптического приёмника: Оптическое устройство,

предназначенное для приёма, усиления и передачи в лазерный при-

ёмник сигнала оптическо го диапазона (лазера). Задняя оптическая

линза встроена в кнопку «PWR/VOL» и предназначена для расширения

сектора обнаружения сигнала лазерного радара до 360° в модели Z-2.

Рупорная антенна СВЧ приёмника: Антенное устройство , предна-

значенное для приёма радиосигнала СВЧ диапазона и передачи в при-

ёмное устройство детектора для дальнейшей обработки.

Монтажное металлическое основание: Механическое устройство,

предназначенное для обеспечения надёж ного крепления радар-

детектора к установочному магниту.

Зуммер (звуковой сигнализатор): Аудио устройство, предназна-

ченное для воспроизведения звуковых сигналов тревоги и сигналов

подтверждения изменений в настройке прибора.

Светодиодные сигнализаторы. Сигнал фарами (модель Z-2)

Радар-детектор Stinger Z-2 оборудован дополнительными светодиод-

ными сигнализаторами (стробоскопами), встроенными в кнопки (кноп-

ки «Pwr/Vol» и «City» стилизованы под фары автомобиля).

Оригинальное решение производителя для гарантированного привле-

чения внимания пользователя при обнаружении детек тором сигнала

радара (лидара). Совместно с основной визуальной тревогой на дис-

плее прибора и сигналом звукового оповещения, радар-детектор се-

рии Car (машина) предупредит о полицейской засаде короткими

вспышками фар.

Светодиодный символьный дисплей: Символьный трафарет, под-

свеченный восьмью светодиодами в трёх цветах. Обеспеч ивает визу-

альное предупреждение пользователя о присутствии с игнала радара

(лазера), усло вной индикации интенсивности принимаемого сигнала, а

так же визуального подтверждения перехода на другой режим рабо ты

детектора.

STINGER CAR ST

Z-1 -7- Z-2

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОПИСАНИЕ ДИСПЛЕЯ

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

Лазер/Радар-детектор ориентируется строго горизонтально и по на-

правлению движения автомобиля, относительно радиоантенны и пе-

редней линзы оптического приёмника (фронтальная часть прибора).

Для успеш ной работы радар-детектора необходимо выбрать место

установки, обеспечивающее максимальный обзор прибора. Сектор

обнаруж ения детектора не должен ограничиваться посторонними

предметами. Присутствие декоративных эле ментов, цифровых уст-

ройств или других приложений между детектором и ветровым стеклом,

снижает эффективность устройства или блокируют его работу.

ВНИМАНИЕ! Уст ройство не до лжно ограничивать обзор водителя,

кроме того, радар-детек тор не должен угрожать водителю (пассажи-

ру) причинен ием в реда при резком торможении или другой не шта т-

ной ситуации на дороге .

Установка на магнит

Для радар-детектора Stinger Car преду-

смотрен единственно удобный способ

установки. Устройство удерживается на

панели приборов автомобиля с помощью

установочного магнита.

Порядок установки следующий:

 Тщательно протрите, влажной тряпкой,

поверхность выбранного места установки

на приборной панели.

 Дождитесь высыхания поверхности.

 Удалите защитное покрытие с клейкого

основания магнита.

 Прижмите магнит клейким основанием

P X K/Ka C 2 3 4 L

Обнаружение

высокоприоритетно

го

сигнала

Визуальное подтверждение активации режима ГОРОД

Обнаружение сигнала радара в диапазоне Х

Условная индикация уровня принимаемого сигнала

Обнаружение сигнала

радара в диапазоне К или Ка. Различия

в звуковом мультитональном сигнале тревоге

Индикатор питания. Подтверждает готовност ь детектора к работе

STINGER CAR ST

Z-1 -8- Z-2

ЛАЗЕР/РАДАР-ДЕТЕКТОР

к выбранной поверхности на 10-15 секунд.

 Совместите металлическое основание прибора с магнитом.

ВНИМАНИЕ! Приклеива ть установочный магнит необходимо при тем-

пературе поверхности не ниже +5°С. При температуре ниж е +5°С

свойства клейкой основы резко снижается и удерж ание детектора на

поверхности панели ста новится не надёж ным.

Необходимо помнить! Переустановка маг нита ухудшает свойства

клейкой основы и снижает надёж ность крепления устройства на при-

борной па нели.

Подключение питания

Питание Лазер/Радар-детектора Stinger Car ST рассчитано от сети

постоянного напряжения в диапазоне 12 - 15В, с отрицательным по-

тенциалом (минусом) на корпусе автомобиля. Не соответствие питаю-

щего напряжения приводит к снижению эффективности или неисправ-

ности прибора (пропуск сигнала радара , увеличение количества лож-

ных срабатываний).

В ко мплектацию прибора вхо дит кабель питания с адаптеро м прику-

ривателя автомобиля и штекером подключения в гнездо питания при-

бора.

1. Подключите малый штекер кабеля в гнездо питания детектора.

Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабе-

ля питания прибора в гнездо прикуривателя до упора.

Замена предохранителя

В адаптере кабеля питания используется 2-х амперны й предохра-

нитель (входит в комплект).

Неисправный предохранитель меняется следующим образом:

1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-

держивая прижимную пружину.

Помните: откручивать необхо димо осторожно, так как предохранитель

прижат пружиной, которая при высвобождении может вылететь.

2. Извлеките предохранитель и установите на его место новый.

РЕЖИМЫ РАБОТЫ

Включение и автоматическое тестирова ние (автотест) прибора

Для включения детектора, необходимо подключить питание к прибору,

с помощью штатного кабеля питания (входит в комплект). В подтвер-

ждение включения прибора, прозвучит звуковой сигнал и запустится

цикл автоматического тестирования (последовательная проверка ка-

налов приёма и реж имов работы). Последовательность сигналов дис-
