S-500 ST -5- S-500 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОСОБЕННОСТИ МОДЕЛИ
Обнаружение радара в диапазонах К, Х, Ка, а так же импульсные и
короткоимпульсные радары Ultra K, Ultra X, РОР, instant-on, в том
числе сигналы радарного комплекса «СТРЕЛКА»
Обнаружение сигнала лазера (La) в секторе 360°
Отключаемый режим обнаружения системы VG-2
Цифровая обработка сигнала
Защита от ложных срабатываний. Режим ГОРОД (CITY)
Жидкокристаллический дисплей синего цвета
Графический индикатор уровня принимаемого сигнала
Цикличное изменение яркости дисплея. Три уровня (DIM)
Голосовое оповещение на русском или английском языке
Индивидуальное оповещение по диапазонам и типу сигнала
Интенсивность звуковой тревоги пропорциональна мощности сигнала
Плавная регулировка звука (POWER/VOL)
Изменение тона звукового сигнала
Режим ТИШИНА (MUTE). Отключение звуковой тревоги
Режим ОБУЧЕНИЯ. Демонстрация работы радар-детектора
Режим автоматического тестирования прибора
Пользовательское меню настроек
Декоративная сменная панель. Изменение цветовой гаммы прибора
Два варианта установки. Панель приборов и ветровое стекло
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

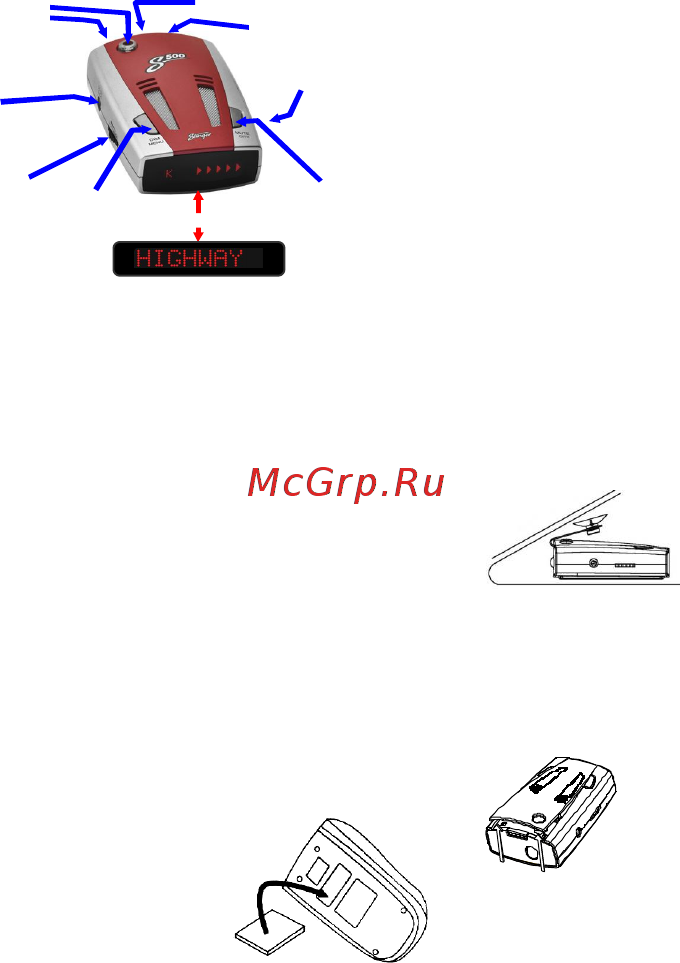

Внешний вид, органы управления и индикация показаны на рисунке:
Кнопка
«DIM*MENU»
Кнопка
«MUTE*CITY»
Звуковой
сигнализатор
Слот установки
кронштейна крепления
Встроенная
рупорная
антенна
Передняя и
задняя лин
зы
оптического
приёмника
подключения
кабеля питания
Поворотный
выключатель-
Регулятор
громкости
Дисплей
STINGER
S-500 ST -6- S-500 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Гнездо подключения кабеля питания: электрический разъем, пред-
назначенный для подключения источника питания через кабель пита-
ния. Подробности в главе «Установка прибора».
Поворотный выключатель-Регулятор громкости «POWER/VOL»:
коммутирующее устройство с функцией реостата. Орган управления
предназначен для включения (выключения) радар-детектора и регули-
ровки громкости звука. Подробности в главе «Режимы работы».
Кнопка «DIM*MENU»: орган управления, предназначенный для на-
стройки яркости свечения дисплея, запуска функции ОБУЧЕНИЯ, а так
же перехода в пользовательское меню настройки прибора. Подробности
в главе «Режимы работы».
Кнопка «MUTE*CITY»: орган управления, предназначенный для от-
ключения звукового сигнала тревоги и изменение чувствительности
радар-детектора (включение режима ГОРОД). Подробности в главе
«Режимы работы».
Встроенная рупорная антенна: антенное устройство, предназначен-
ное для приёма сверхвысокочастотного сигнала в диапазонах Х, К, Ка
для дальнейшей обработки, с целью определения степени принадлеж-
ности принятого сигнала к полицейскому радару.
Передняя и задняя л инзы лазерного приёмника: оптические уст-
ройства, предназначенные для приёма, усиления и передачи сигнала в
лазерный приёмник детектора. Задняя линза расширяет сектор приема
сигнала лазера до 360°.
Слот установки кронштейна крепления: технологический паз,
предназначенный для фиксации устройства на кронштейне, при уста-
новке радар-детектора на ветровое стекло.
Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор
расположен в основании прибора и предназначен для генерации звуко-
вых сигналов тревоги (голосовых сообщений), при обнаружении сигна-
ла радара (лидара), а так же воспроизведения звуковых сигналов, под-
тверждающих изменения режима работы или активации (деактивации)
функций детектора.
Дисплей: жидкокристаллическая панель, предназначенное для визу-
ального предупреждения пользователя при обнаружении сигнала рада-
ра (лидара), а так ж е отображения текущего режима работы радар-
детектора.
Технически представляет собой индикатор на жидких кристалах, фор-
мирующих восьмиразрядный текстовый дисплей. Универсальная матри-
ца каждого разряда способна отобразить как текстовый (числовой)
символ, так и графический указатель. В совокупности, дисплей Ла-
зер/Радар-детектора STINGER S-500 ST, отображает полноформатные
текстовые сообщения, указывающие на диапазон или тип, кроме того
уровень обнаруженного сигнала, а так же название режима работы
устройства.
STINGER
S-500 ST -7- S-500 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля, относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор прибора. Сектор обнаружения
детектора не должен ограничиваться посторонними предметами. При-
сутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп-
ления.
Для установки Лазер/Радар-детектора STINGER на панель приборов
необходимо:
1. Тщательно протереть место предполагае-
мой установки на панели приборов, а также
основание самого радар-детектора, исполь-
зуя для этого влажную ткань. Дождаться
высыхание поверхностей.
2. Удалить защитное бумажное покрытие с
клейкой основы велкро и прижать к основа-
нию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой стороной, к выбранному
месту установки на панели приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при темпера-
туре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по-
верхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро застёжки снижает на-
дёжность крепления устройства на приборной панели.
STINGER
S-500 ST -8- S-500 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вста-
вив их в специально выполненные отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с небольшим
усилием к поверхности стекла.
3. Чтобы установить детектор на держателе
кронштейна, используйте слот установки в
верхней, фронтальной части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения слота установки кронштейна и кор-
пуса прибора.
Смена декоративной панели
Для смены декоративной панели необходимо выполнить следующие
действия:
1. Приподнимите панель узким тонким предметом
или отверткой в районе технологического паза.
Панель выйдет из удерживающих пазов, как пока-
зано на рисунке.
2. Приложите выступающую часть панели к верх-
ней части прибора в том месте, где расположен
дисплей. Аккуратно защелкните остальные крепле-
ния, двигаясь по направлению к задней части при-
бора. После установки, панель, относительно корпуса прибора, не
должна образовывать неровные зазоры. Панель должна стоять плотно,
без деформации.
Подключение питания
Питание Лазер/Радар-детектора STINGER S рассчитано от сети посто-
янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа-
лом (минусом) на корпусе автомобиля. Несоответствие питающего на-
пряжения приводит к снижению эффективности прибора (пропуск сиг-
нала радара, увеличение количества ложных срабатываний) или пол-
ному отказу детектора.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
