ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
1. Обнаружение радаров, работающих в диапазонах К, Х, Ка
2. Детектирование короткоимпульсных сигналов Ultra K, Ultra X, SP (К) и РОР (Ка), в том
числе сверхкоротких сигналов радарных комплексов КОРДОН и Стрелка-СТ(М)
3. Фронтальное обнаруже ние лазерного измерителя скорости
4. Функция отключения неиспользуемых диапазонов. Возможность отключения диа-
пазонов Х, К, Ка, Лазер
5. Режимы подавления избыточных поме х ГОРОД (City) и ГОРОД 1 (City1)
6. Функции приглушения Mute (мьют) и GPS автоприглушения. Позволяют вручную
отключить звуковое оповещение или автоматически, при снижении скорости дви-
жения до установленного пользователем значения
7. Функция «Моя максимальная скорость». Позволяет пользователю индивидуально
установить максимальную скорость, о превышении которой устройство предупр е-
дит звуковым сигналом
8. Светодиодный символьный дисплей с 7-сегментным индикатором
9. Условная индикация уровня сигнала
10. Выбор яркости свечения символьного дисплея
11. Видеосенсор 1,26 Mпкс
12. Формат сохраняемых данных – MPEG-4
13. Максимальная частота кадров 30 к/сек
14. Изображение высокого разрешения 1280х720
15. Откл ючаемый встроенный микрофон, тип ААС, 24 кГц, 16кБит
16. Центральный процессор Arm926EJS, с частотой 400МГц, А/В Кодеки, 32 МБ памяти.
Производительность более 200 миллионов операций в секунду
17. Встроенный аккумулятор, позволяющий, независимо от внешнего питания, копиро-
вать и просматривать отснятое видео
18. Функция «Ночная съёмка». ИК подсветка
19. TFT дисплей 2,4 дюйма. Позволяет оперативно проде монстрировать отснятое ви-
део, а так же поможет сориентировать устройство при его установке
20. AV выход. Возможность просмотра отснятого видео на полноформатных экранах
21. GPS. Сохранение маршрута движения пользователя. Привязка маршрута к отснят о-
му видео. Синхронизация текуще го вре мени, даты и другие прилагаемые функции
22. G-сенсор. Синх ронизация данных G-сенсора с отснятым видео. Автоматиче ское
сохранение видео в отдельной папке при срабатывании G-се нсора
23. Три режима записи – «общий» (непрерывная, цикличная запись), «сенсор» (при
срабатывании G-сенсора) и «парковка» (запись видео на парковке )
24. Алгоритм присвое ния приоритета сохранённым видеофайлам
25. Функция автоматического отключения, в режиме «парковка», при условии, что
напряжение бортовой сети автомобиля упадёт ниже установле нного уровня
26. Внешняя карта памяти, формат SD. Поддерживается карта памяти объёмом 32 Гб
Максимальное время записанного видео около 383 минут
27. Обновление программного обеспече ния устройства
28. Монтаж на ветровом стекле с помощью вакуумного крепежа с нулевой вибрацией
- 6 -
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

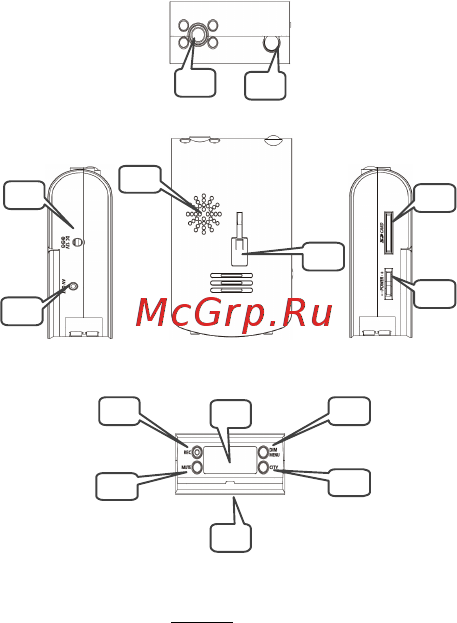

Расположение органов управления, дисплея и индикаторов показаны на рисунке 1.
Рисунок 1.
1
2
3
4
5
6
7
10
8
9
11
12
13
14
- 7 -
1. Разъём питания. Электрический разъём, предназначенный для подключения пр и-
бора к электросети автомобиля посредством кабеля питания;
2. AV-вывод. Видеоразъём, предназначенный для подключения прибора к внешнему
дисплею;
3. SD слот. Место установки карты памяти SD формата;
4. Многофункциональный переключатель (джойстик). Элемент управления, предна-
значенный для включения/выключения устройства, регулировки громкости, а так же
управление функциями и режимами прибора, при помощи меню настроек;
5. Кнопка «REC». Орган управления, предназначенный для принудительного сохране-
ния видеофайла в режиме «Событие» (кратковременное нажатие) или включе-
ние/отключение режима «Парковка» (длительное нажатие, в течение 3 секунд);
6. Кнопка «MUTE». Орган управления, предназначенный для отключения/включения
звуковой тревоги детектора (кратковременное нажатие), а так же отключе-
ния/включения записи звука видеорегистратора (длительное нажатие);
7. Кнопка «DIM». Орган управления, предназначенный для выбора уровня яркости
дисплея радар-детектора (кратковременное нажатие), а так же перевода видеоре-
гистратора в режим «МЕНЮ» (длительное нажатие);
8. Кнопка «CITY». Орган управления, предназначенный для выбора чувствительности
радар-детектора (режимы ТРАССА, ГОРОД или ГОРОД 1). Дополнительно, с исполь-
зованием данной кнопки, можно отформатировать карту памяти видеорегистратора
(длительное нажатие, в течение 5 секунд);
9. Речевой информатор. Устройство воспроизведения голосовых и тональных сообще-
ний и сигналов;
10. Видеосенсор с ИК подсветкой. Совокупность оптической матрицы, линзы и др.
устройств, позволяющих производить видеозапись. Инфракрасная подсветка повы-
шает качество видеофиксации в условиях недостаточной видимости;
11. Линза лазерного приёмника. Оптическое устройство, обеспечивающее приём и
фокусировку рассеянного лазерного сигнала и передачу его в приёмное устройство,
для дальнейшей обработки;
12. Дисплей радар-детектора. Светодиодный символьный дисплей с 7-сегментным
индикатором. Предназначен для отображения текущей радарной обстановки;
13. Универсальный, раскладной дисплей видеорегистратора. 2,4 дюймовый, TFT дис-
плей, предназначенный для отображения текущей видеоинформации, полученной
с видеосенсора;
14. Паз крепления. Предназначен для механического крепления прибора к кронштейну.
- 8 -
ПОДГОТОВКА ПРИБОРА К РАБОТЕ
ПЕРВОЕ ВКЛЮЧЕНИЕ ПРИБОРА
ВНИМАНИЕ! Перед включением устройства, установите карту памяти. Отсутствие
карты памяти, неправильная её установка или неисправность блокирует работу
видеорегистратора. Работа радар-детектора не зависит от работоспособности
видеорегистратора.
В комплект поставки радар-детектора входит электрический кабель питания с защитой
от короткого замыкания и адаптером для гнезда прикуривателя автомобиля.
1. Подключите адапте р кабеля питания в гнездо прикуривателя автомобиля.
Подключите электриче ский разъё м кабе ля питания в гнездо подключения кабеля пит а-
ния радар-детектора.
После подключе ния питания кнопка «REC» подсветится красным цветом, указывающая
на включение прибора (загрузка программного обеспе чения). После окончания загрузки,
подсветка кнопки отключится, а на TFT дисплее появится видеоизображения, получен-
ное с объектива регистратора. На дисплее радар-детектора отобразится текущий режим
работы (Н (Трасса) или С (Город)).
ВНИМАНИЕ! В случае отсутствия SD карты, её неисправности или неправильной
установки, на TFT дисплее видеорегистратора появится сообщение: «Поиск карты
памяти». В случае появления такого сообщения, проверьте установленную карту
памяти.
УСТАНОВКА ПРИБОРА
Установка комбинированного устройства SQ GRB-7 производится на внутренней стороне
ветрового (лобового) стекла автомобиля, с использованием штатного кронштейна кре п-
ления. При установке прибора, для эффективной и бе зопасной его работы, необходимо
руководствоваться определёнными правилами:
1. Место размещения устройства должно обеспечивать прямой доступ пользователя к
органам управления прибора
2. Прибор не должен ограничивать обзор водителя
3. Прибор, после установки, не должен угрожать водителю (пассажиру) при ре зком
торможении или другой нештатной ситуации в пути
4. Место размещения объектива видеоре гистратора и встроенной антенны являе тся
фронтальная (передняя) часть прибора. Устройство необходимо устанавливать строго
горизонтально и по направлению движения ( фронтальной частью вперёд). При установ-
ке, включите видеорегистратор и используйте изображение на TFT дисплее - это помо-
жет Вам наиболее точно сориентировать устройство.
Сектор обзора детектора (пе редняя часть) и GPS антенны (верх няя часть) не должны
перекрываться различными приложениями, декоративными элементами, техническими
устройствами, расположенными между детектором и ветровым стеклом. Невыполнение
этого правила, ограничивает функциональные возможности устройства.
Перед установкой кронштейна на ветровое стекло, убедитесь в чистоте последнего. При
необходимости протрите его. Увлажните поверхность присоски и плотно прижмите её к
