Sound Quest 420 (Антистрелка) [2/5] Установка и подключение прибора

SOUND QUEST -5- Антистрелка

КРАТКАЯ ХАРАКТЕРИСТИКА ПРИБОРА

1. Диапазо ны обнаруживаемых радаров: К, Х, Ка

2. Обнаружение импульсных сигналов Ultra K, Ultra X , Sho rt Pulse, In-

stant-On, в том числе сигналы радарного комплекса СТРЕЛКА

3. Круговое обнаружение оптического сигнала.

Сектор обнаружение лазера 360°

4. Невидим для системы пеленгации VG-2

5. Защита от ложных сигналов. Режим ГОРОД

6. Ка FILTER. Интеллектуальная фильтрация сигнала в Ка диапазоне

7. Дружественный светодиодный символьный дисплей

8. Индикатор уровня обнаруженного сигнала

9. Функция настройки яркости дисплея. Функция DIM

10. Часто та мигания индикатора диапазона пропорциональна мощности

обнаруженного сигнала

11. Звуковое сопровождение сигнала тревоги

12. Установка тональности звуковой тревоги

13. Настройка громкости звука

14. Оперативное отключение тональной тревоги. Функция MUTE

15. Функция ОБУЧЕНИЯ. Демонстрация работы детектора

16. Автоматическая диагностика после включения прибора

17. Ускоренный выход в рабочий режим. Функция QUICK START

18. Автоматическое сохранение настроек

19. Установка на панель приборо в и ветровое стекло

ПРИМЕЧАНИЕ: Функции радар-детектора могут быть изменены Произ-

водителем, с целью улучшения качественных характеристик, без пред-

варительного уведомления.

SOUND QUEST -6- Антистрелка

ОРГАНЫ УПРАВЛЕНИЯ

И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА

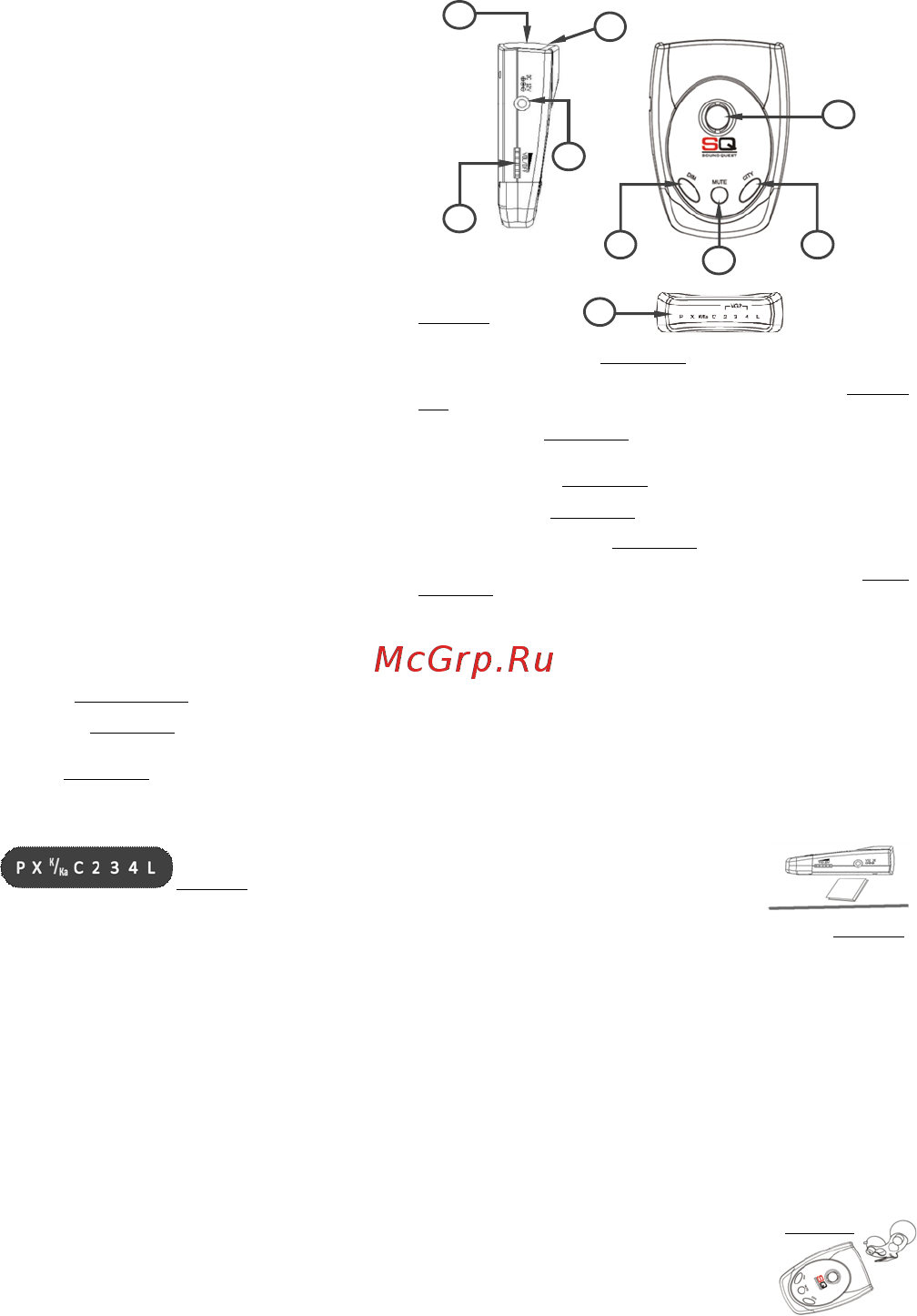

Внешний вид радар-детектора, элементов управления и индикаторов

показаны на рисунке 1.

Рисунок 1.

1. Электрический разъём. Назначение: подключение радар-детектора к

бортовой сети автомобиля по средствам штатного кабеля питания.

2. Поворотный выключатель с функцией реостата «VOL/OFF». Назначе-

ние: включение (выключение) прибора и плавная настройка громкости

звука. Подробности читайте в главе «Режимы работы».

3. Кнопка «DIM ». Назначение: дискретное управление яркостью свече-

ния индикаторов дисплея. Подробности читайте в главе «Режимы рабо-

ты».

4. Кнопка «MUTE». Назначение: о перативное отключение тонально й

(звуковой) тревоги. Подробности читайте в главе «Режимы работы».

5. Кнопка «CITY». Назначение: выбор режима работы детектора. Под-

робности читайте в главе «Режимы работы».

6. Звуковой сигнализатор. Назначение: формирование звукового со-

провождения сигнала тревоги и тонального подтверждения.

7. Защитный экран. Выполнен из радиопрозрачного материала. Назна-

чение №1: механическая защита рупо рной антенны приёмного устрой-

SOUND QUEST -7- Антистрелка

ства детектора. Кроме то го, в теле защитного экрана сформирована

линза лазерного приёмника. Назначение №2: фо кусировка рассеянного

оптического сигнала точно на входно й датчик приёмника.

8. Слот установки детектора. Назначение: фиксация радар-детектора

на держателе кронштейна, при устано вке устройства на ветровое стек-

ло. Подробности читайте в главе «Установка и подключение прибора».

9. Светодиодный дисплей. Назначение: визуальная индикация сигнала

тревоги и режима работы детектора.

ОПИСАНИЕ ДИСПЛЕЯ

Формат дисплея радар-детектора Sound Quest 420 Антистрелка изо-

бражён на рисунке 2.

Рисунок 2.

Символ оранжевого цвета [P] – индикатор состояния прибора. Непре-

рывное свечение индикатора подтверждает исправное состояние и го-

товность прибора к работе.

Символ красного цвета [X] – индикатор тревоги в диапазоне Х. Под-

робности читайте в главе «Обнаружение сигнала».

Символ зелёного цвета [K/Ka] – индикатор тревоги в диапазоне К или

Ка. Подробности читайте в главе «Обнаружение сигнала».

Символ оранжевого цвета [C] – индикатор реж има работы. Непрерыв-

ное свечение подтверждает режим работы детектора - ГОРОД. Подроб-

ности читайте в параграфе «Защита от ложных сигналов».

Последовательность символов красного цвета [2], [3] и [4] – индика-

тор уровня обнаруженного сигнала радара и индикатор тревоги VG-2.

Подробности читайте в главе «Обнаружение сигнала».

Символ зелёного цвета [L] – индикатор тревоги сигнала лазера. По д-

робности читайте в главе «Обнаружение сигнала».

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Лазер/Радар-детекто р ориентируется строго горизонтально, в

направлении движения авто мобиля. Для успешной работы радар-

детектора необходимо выбрать место установки, обеспечивающее мак-

симальный обзор прибора. Сектор обнаружения детектора не должен

ограничиваться по сторонними предметами. Присутствие декоративных

элементов, цифровых устройств или других приложений между детек-

тором и ветровым стеклом, снижает эффективность устройства или бло-

кируют его работу. Длина кабеля питания ограничена. Место установки

детектора должно быть согласовано с расположением прикуривателя

автомобиля.

SOUND QUEST -8- Антистрелка

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-

ме того, радар-детектор не должен угрожать водителю (пассажиру)

причинением вреда при резком торможении или другой не штатной

ситуации в пути.

УСТАНОВКА НА ПАНЕЛЬ ПРИБОРОВ

Выберите место на панели приборов, согласно рекомендациям

по монтажу. Подготовьте комплект крепления детектора на панели при-

боров. В упаковочно й коробке находится велкро-застёжка, которая

является крепежом устройства к поверхности панели. Установку радар-

детектора, на панели приборов, необходимо проводить следующим

образом (Рис.3):

1. Тщательно почистите место предполагаемой

установки радар-детектора на приборной панели и

днище самого прибора, протерев их поверхность

влажно й тканью.

2. Подождите до полного высыхания поверхно-

стей.

3. Удалите защитное покрытие с одной стороны велкро, и прижмите к

основанию детекто ра на 10-15 секунд.

4. Удалите защитное покрытие с другой стороны и слегка прижмите

детектор к месту установки на 10-15 секунд.

ВНИМАНИЕ! Установку прибора, с использованием велкро, необходи-

мо проводить при температуре поверхностей не ниже +5°С. В условиях

пониженной температуры удерживающие свойства клейкого основания

велкро-застёжки резко ухудшаются, и крепление детектора становится

не надёжным.

УСТАНОВКА НА ВЕТРОВОМ СТЕКЛЕ

Выберите место установки, согласно рекомендациям по мон-

тажу. Подготовьте комплект крепления детектора на ветровом стекле. В

упаковочной коробке находится установочный кронштейн с двумя сили-

коновыми вакуумными крепежами (присосками). Зафиксируйте вакуум-

ные крепежи в специальных отверстиях кронштейна. У становку радар-

детектора, на ветровом стекле, необходимо проводить следующим о б-

разом (Рис.4):

1. Предварительно протрите область предполагае-

мой установки, на ветровом стекле, с использова-

нием моющего средства (рекомендуется).

2. Для фиксации кро нштейна на ветровом стекле

необходимо прижать присоски, с небольшим усили-

ем, к поверхности стекла.

3. Установите детектор на держателе кро нштейна.

Для этого используйте установочный слот в передней части прибора.

4. Для наилучшего обзора и оптимального угла обнаружения, при не-

обходимости, можно подогнуть держатель.

Рисунок 3.

Рисунок
