SOUND QUEST -5- Антистрелка

КРАТКАЯ ХАРАКТЕРИСТИКА ПРИБОРА

1. Диапазо ны обнаруживаемых радаров: К, Х, Ка

2. Обнаружение импульсных сигналов Ultra K, U ltra X, Short Pulse, In-

stant-On, в том числе сигналы радарного комплекса СТРЕЛКА

3. Круговое обнаружение оптического сигнала.

Сектор обнаружение лазера 360°

4. Невидим для системы пеленгации VG-2

5. Защита от ложных сигналов. Режим ГОРОД

6. Ка FILTER. Интеллектуальная фильтрация сигнала в Ка диапазоне

7. Светодиодный дисплей

8. Индикатор уровня обнаруженного сигнала

9. Функция настройки яркости дисплея. Функция DIM

10. Часто та мигания индикатора диапазона пропорциональна мощности

обнаруженного сигнала

11. Звуковое сопро вождение сигнала тревоги

12. Установка тональности звуковой тревоги

13. Настройка громкости звука

14. Оперативное отключение тонально й тревоги. Функция MUTE

15. Функция ОБУЧЕНИЯ. Демонстрация работы детектора

16. Автоматическая диагностика после включения прибора

17. Ускоренный выход в рабочий режим. Функция QUICK START

18. Автоматическое сохранение настроек

19. Установка на панель приборо в и ветровое стекло

ПРИМЕЧАНИЕ: Функции радар-детектора могут быть изменены Произ-

водителем, с целью улучшения качественных характеристик, без пред-

варительного уведомления.

SOUND QUEST -6- Антистрелка

ОРГАНЫ УПРАВЛЕНИЯ

И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА

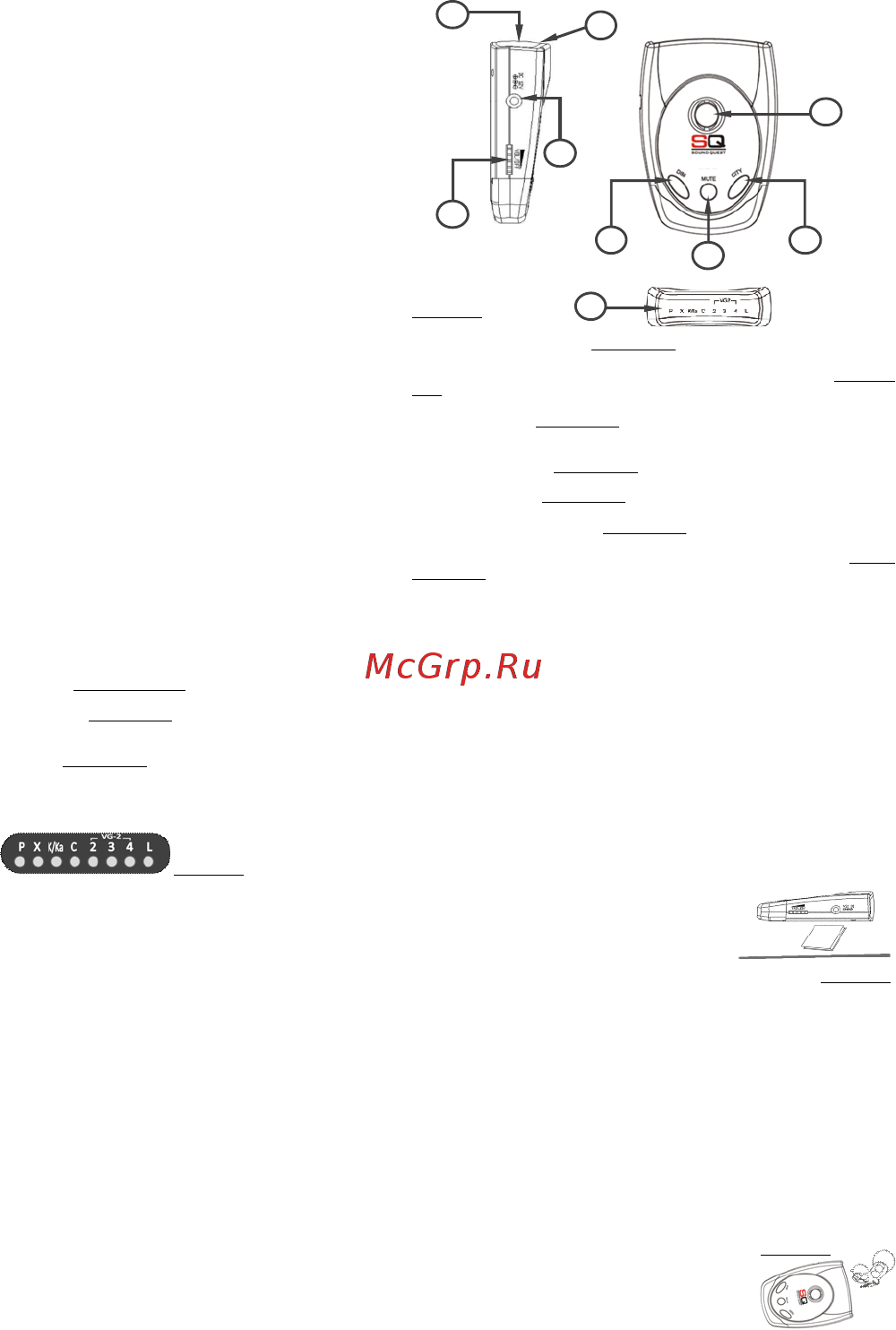

Внешний вид радар-детектора, элементов управления и индикаторов

показаны на рисунке 1.

Рисунок 1.

1. Электрический разъём. Назначение: подключение радар-детектора к

бортовой сети автомобиля по средствам штатного кабеля питания.

2. Поворотный выключатель с функцией реостата «VOL/OFF». Назначе-

ние: включение (выключение) прибора и плавная настройка громкости

звука. Подробности читайте в главе «Режимы работы».

3. Кнопка «DIM ». Назначение: дискретное управление яркостью свече-

ния индикаторов дисплея. Подробности читайте в главе «Режимы рабо-

ты».

4. Кнопка «MUTE». Назначение: оперативное отключение тонально й

(звуковой) тревоги. Подробности читайте в главе «Режимы работы».

5. Кнопка «CITY». Назначение: выбор режима работы детектора. Под-

робности читайте в главе «Режимы работы».

6. Звуковой сигнализатор. Назначение: формирование звукового со-

провождения сигнала тревоги и тонального по дтверждения.

7. Защитный экран. Выполнен из радиопрозрачного материала. Назна-

чение №1: механическая защита рупо рной антенны приёмного устрой-

SOUND QUEST -7- Антистрелка

ства детектора. Кроме то го, в теле защитного экрана сформирована

линза лазерного приёмника. Назначение №2: фо кусировка рассеянно го

оптического сигнала точно на входной датчик приёмника.

8. Слот установки детектора. Назначение: фиксация радар-детектора

на держателе кронштейна, при устано вке устройства на ветровое стек-

ло. Подробности читайте в главе «Установка и подключение прибора».

9. Светодиодный дисплей. Назначение: визуальная индикация сигнала

тревоги и режима работы детектора.

ОПИСАНИЕ ДИСПЛЕЯ

Формат дисплея радар-детектора Sound Quest 320 Антистрелка изо-

бражён на рисунке 2.

Рисунок 2.

Светодиод оранжевого цвета, подписанный симво лом [P] – индикатор

состояния прибора. Непрерывное свечение светодиода подтверждает

исправное состо яние и готовность прибора к работе.

Светодиод красного цвета, подписанный символом [X] – индикатор

тревоги в диапазоне Х. Подробности читайте в главе «Обнаружение

сигнала».

Светодиод зелёного цвета, подписанный групповым символом [K/Ka] –

индикатор тревоги в диапазоне К или Ка. Подробности читайте в главе

«Обнаружение сигнала».

Светодиод оранжевого цвета, по дписанный символом [C] – индикатор

режима работы. Непрерывное свечение подтверждает режим рабо ты

детектора - ГОРОД. Подро бности читайте в параграфе «Защита от лож-

ных сигналов».

Последовательность светодиодов красного цвета, подписанных цифра-

ми [2], [3] и [4] – индикатор уровня обнаруженного сигнала радара и

индикатор тревоги VG-2. Подробности читайте в главе «Обнаружение

сигнала».

Светодиод зелёного цвета, подписанный символом [L] – индикатор

тревоги сигнала лазера. По дробности читайте в главе «Обнаружение

сигнала».

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Лазер/Радар-детекто р ориентируется строго горизонтально, в

направлении движения авто мобиля. Для успешной работы радар-

детектора необходимо выбрать место установки, обеспечивающее мак-

симальный обзор прибора. Сектор обнаружения детектора не должен

ограничиваться по сторонними предметами. Присутствие декоративных

элементов, цифровых устройств или других приложений между детек-

SOUND QUEST -8- Антистрелка

тором и ветровым стеклом, снижает эффективность устройства или бло-

кируют его работу. Длина кабеля питания ограничена. Место установки

детектора должно быть согласовано с расположением прикуривателя

автомобиля.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-

ме того, радар-детектор не должен угрожать водителю (пассажиру)

причинением вреда при резком торможении или другой не штатной

ситуации в пути.

УСТАНОВКА НА ПАНЕЛЬ ПРИБОРОВ

Выберите место на панели приборов, согласно рекомендациям

по монтажу. Подготовьте комплект крепления детектора на панели при-

боров. В упаковочно й коробке находится велкро-застёжка, которая

является крепежом устройства к поверхности панели. Установку радар-

детектора, на панели приборов, необходимо проводить следующим

образом (Рис.3):

1. Тщательно почистите место предполагае-

мой установки радар-детектора на приборной

панели и днище самого прибора, протерев их

поверхность влажной тканью.

2. Подождите до полного высыхания по-

верхностей.

3. Удалите защитное покрытие с одной стороны велкро, и прижмите к

основанию детекто ра на 10-15 секунд.

4. Удалите защитное покрытие с другой стороны и слегка приж мите

детектор к месту установки на 10-15 секунд.

ВНИМАНИЕ! Установку прибора, с использованием велкро, необходи-

мо проводить при температуре поверхностей не ниже +5°С. В условиях

пониженной температуры удерживающие свойства клейкого основания

велкро-застёжки резко ухудшаются, и крепление детектора становится

не надёжным.

УСТАНОВКА НА ВЕТРОВОМ СТЕКЛЕ

Выберите место установки, согласно рекомендациям по мон-

тажу. Подготовьте комплект крепления детектора на ветровом стекле. В

упаковочной коробке находится установочный кронштейн с двумя сили-

коновыми вакуумными крепежами (присосками). Зафиксируйте вакуум-

ные крепежи в специальных отверстиях кронштейна. Установку радар-

детектора, на ветровом стекле, необходимо проводить следующим об-

разом (Рис.4):

1. Предварительно протрите область предпола-

гаемой установки, на ветровом стекле, с исполь-

зованием моющего средства (рекомендуется).

2. Для фиксации кронштейна на ветровом стекле

необходимо прижать присоски, с небольшим уси-

лием, к поверхности стекла.

Рисунок 3.

Рисунок 4.
