Sound Quest 220 (Антистрелка) [2/5] Установка и подключение прибора

SOUND QUEST -5- 220 Антистрелка

КРАТКАЯ ХАРАКТЕРИСТИКА ПРИБОРА

1. Диапазо ны обнаруживаемых радаров: К, Х, Ка

2. Обнаружение импульсных сигналов Ultra K, Ultra X , Sho rt Pulse, In-

stant-On, в том числе радарного комплекса СТРЕЛКА

3. Фронтальное обнаружение о птического сигнала.

Сектор обнаружение лазера 180°

4. Невидим для системы пеленгации VG-2

5. Защита от ложных сигналов. Режим ГОРОД

6. Ка FILTER. Интеллектуальная фильтрация сигнала в Ка диапазоне

7. Светодиодный дисплей

8. Индикатор уровня обнаруженного сигнала

9. Функция настройки яркости дисплея. Функция DIM

10. Часто та мигания индикатора диапазо на пропорциональна мощности

обнаруженного сигнала

11. Звуковое сопровождение сигнала тревоги

12. Установка тональности звуковой тревоги

13. Настройка громкости звука

14. Оперативное отключение тональной тревоги. Ф ункция MUTE

15. Функция ОБУЧЕНИЯ. Демонстрация работы детектора

16. Автоматическая диагностика после включения прибора

17. Ускоренный выход в рабочий режим. Функция QUICK START

18. Автоматическое сохранение настроек

19. Установка на панель приборо в и ветровое стекло

ПРИМЕЧАНИЕ: Функции радар-детектора могут быть изменены Произ-

водителем, с целью улучшения качественных характеристик, без пред-

варительного уведомления.

SOUND QUEST -6- 220 Антистрелка

ОРГАНЫ УПРАВЛЕНИЯ

И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА

Внешний вид радар-детектора, элементов управления и индикаторов

показаны на рисунке 1.

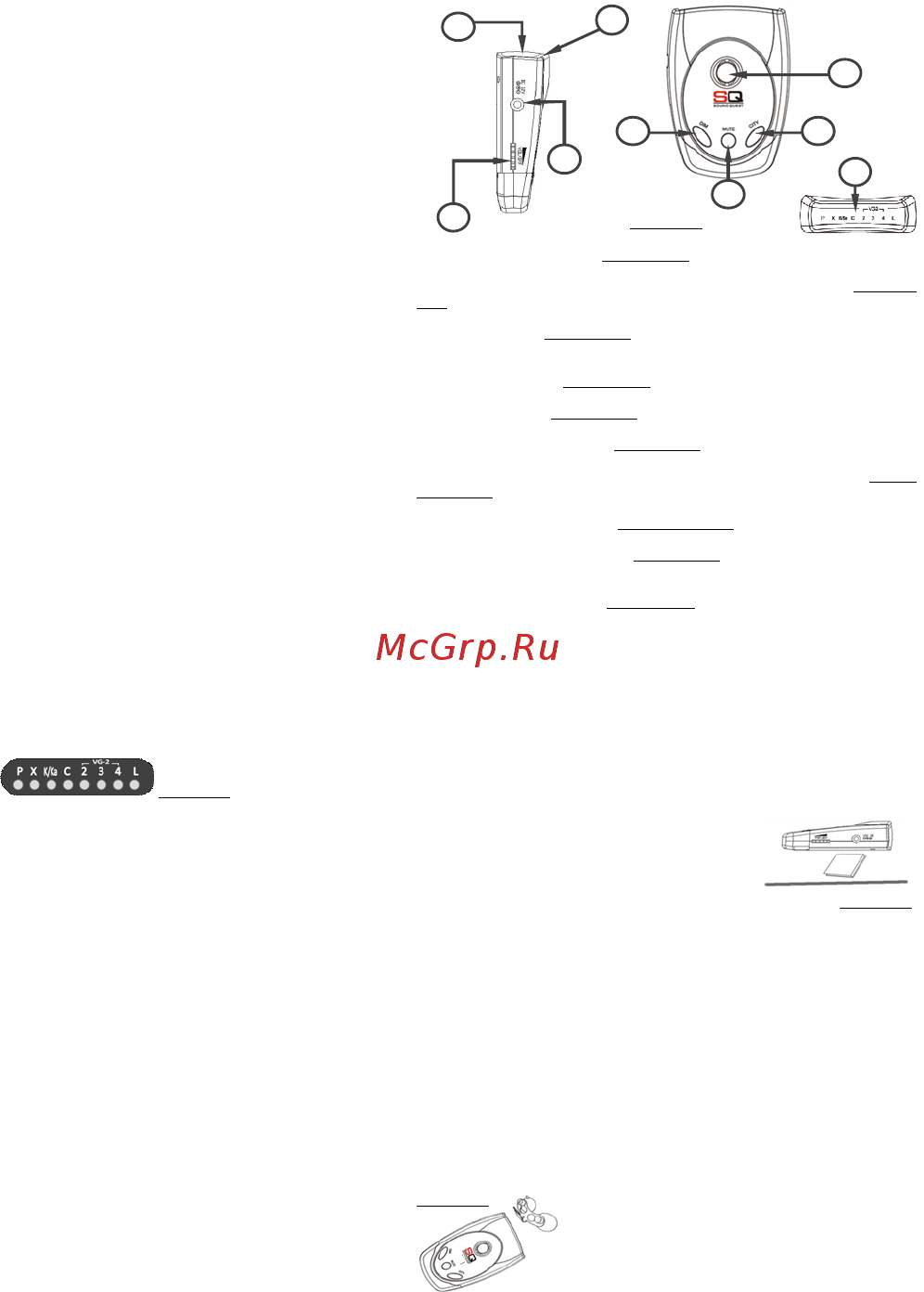

Рисунок 1.

1. Электрический разъём. Назначение: подключение радар-детектора к

бортовой сети автомобиля по средствам штатного кабеля питания.

2. Поворотный выключатель с функцией реостата «VOL/OFF». Назначе-

ние: включение (выключение) прибора и плавная настройка громкости

звука. Подробности читайте в главе «Режимы работы».

3. Кнопка «DIM ». Назначение: дискретное управление яркостью свече-

ния индикаторов дисплея. Подробности читайте в главе «Режимы рабо-

ты».

4. Кнопка «MUTE». Назначение: о перативное отключение тонально й

(звуковой) тревоги. Подробности читайте в главе «Режимы работы».

5. Кнопка «CITY». Назначение: выбор режима работы детектора. Под-

робности читайте в главе «Режимы работы».

6. Звуковой сигнализатор. Назначение: формирование звукового со-

провождения сигнала тревоги и тонального подтверждения.

7. Защитный экран. Выполнен из радиопрозрачного материала. Назна-

чение №1: механическая защита рупо рной антенны приёмного устрой-

ства детектора. Кроме то го, в теле защитного экрана сформирована

линза лазерного приёмника. Назначение №2: фокусировка рассеянного

оптического сигнала точно на входно й датчик приёмника.

8. Слот установки детектора. Назначение: фиксация радар-детектора

на держателе кронштейна, при устано вке устройства на ветровое стек-

ло. Подробности читайте в главе «Установка и подключение прибора».

9. Светодиодный дисплей. Назначение: визуальная индикация сигнала

тревоги и режима работы детектора.

SOUND QUEST -7- 220 Антистрелка

ОПИСАНИЕ ДИСПЛЕЯ

Формат дисплея радар-детектора Sound Quest 220 Антистрелка изо-

бражён на рисунке 2.

Рисунок 2.

Светодиод оранжевого цвета, подписанный симво лом [P] – индикатор

состояния прибора. Непрерывное свечение светодиода по дтверждает

исправное состояние и готовность прибора к работе.

Светодиод красного цвета, подписанный символом [X] – индикатор

тревоги в диапазоне Х. Подро бности читайте в главе «Обнаружение

сигнала».

Светодиод зелёного цвета, подписанный групповым символом [K/Ka] –

индикатор тревоги в диапазоне К или Ка. Подробности читайте в главе

«Обнаружение сигнала».

Светодиод оранжевого цвета, по дписанный символом [C] – индикатор

режима работы. Непрерывное свечение подтверждает режим работы

детектора - ГОРОД. Подробности читайте в главе «Защита от ложных

сигналов».

Последовательность светодиодов красного цвета, подписанных цифра-

ми [2], [3] и [4] – индикатор уровня обнаруженного сигнала радара и

индикатор тревоги VG-2. Подробности читайте в главе «Обнаружение

сигнала».

Светодиод зелёного цвета, подписанный символом [L] – индикатор

тревоги сигнала лазера. По дробности читайте в главе «Обнаружение

сигнала».

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Лазер/Радар-детекто р ориентируется строго горизонтально, в

направлении движения авто мобиля. Для успешно й работы радар-

детектора необходимо выбрать место установки, обеспечивающее мак-

симальный обзор прибора. Сектор обнаружения детектора не должен

ограничиваться по сторонними предметами. Присутствие декоративных

элементов, цифровых устройств или других приложений между детек-

тором и ветровым стеклом, снижает эффективность устройства или бло-

кируют его работу. Длина кабеля питания ограничена. Место установки

детектора должно быть согласовано с расположением прикуривателя

автомобиля.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-

ме того, радар-детектор не должен угрожать водителю (пассажиру)

причинением вреда при резком торможении или другой не штатной

ситуации в пути.

SOUND QUEST -8- 220 Антистрелка

УСТАНОВКА НА ПАНЕЛЬ ПРИБОРОВ

Выберите место на панели приборов, согласно рекомендациям

по монтажу. Подготовьте комплект крепления детектора на панели при-

боров. В упаковочно й коробке находится велкро-застёжка, которая

является крепежом устройства к поверхности панели. У становку радар-

детектора, на панели приборов, необходимо проводить следующим

образом (Рис.3):

1. Тщательно почистите место предполагаемой

установки радар-детекто ра на приборной панели

и днище самого прибора, протерев их поверх-

ность влажной тканью.

2. Подождите до полного высыхания поверхно-

стей.

3. Удалите защитное покрытие с одной стороны велкро, и прижмите к

основанию детекто ра на 10-15 секунд.

4. Удалите защитное покрытие с другой стороны и слегка прижмите

детектор к месту установки на 10-15 секунд.

ВНИМАНИЕ! Установку прибора, с использованием велкро, необходи-

мо проводить при температуре поверхностей не ниже +5°С. В условиях

пониженной температуры удерживающие свойства клейкого основания

велкро-застёжки резко ухудшаются, и крепление детектора становится

не надёжным.

УСТАНОВКА НА ВЕТРОВОМ СТЕКЛЕ

Выберите место устано вки, со гласно рекомендациям по мон-

тажу. Подготовьте комплект крепления детектора на ветровом стекле. В

упаковочной коробке находится установочный кронштейн с двумя сили-

коновыми вакуумными крепежами (присосками). Зафиксируйте вакуум-

ные крепежи в специальных отверстиях кронштейна. У становку радар-

детектора, на ветровом стекле, необходимо проводить следующим о б-

разом (Рис.4):

1. Предварительно про трите область предпо ла-

гаемой устано вки, на ветровом стекле, с использо-

ванием моющего средства (рекомендуется).

2. Для фиксации кронштейна на ветровом стекле

необходимо прижать присоски, с небольшим уси-

лием, к поверхности стекла.

3. Установите детектор на держателе кронштейна.

Для этого используйте установочный слот в передней части прибора.

4. Для наилучшего обзора и оптимального угла обнаружения, при не-

обходимости, можно подогнуть держатель.

ВНИМАНИЕ! Подгибать держатель необходимо только после демонтажа

радар-детектора с кронштейна, в противном случае велика вероятность

повреждения установочного слота и корпуса прибора.

Рисунок 3.

Рисунок 4.
