Caleo gold 230-0,5-15 [11/20] Внимание серебряные контакты внутри термопленки должны быть полностью заизо лированы по всему срезу

Для изоляции медной шины в местах разреза, где

не планируется подключение проводов, используйте

короткую, разрезанную на 2 части, битумную изоляцию

из набора изоляции (см. состав комплекта). Для при-

мера, в приобретенном вами комплекте в начале по-

лосы термопленки CALEO уже установлены контактные

зажимы, а в конце полосы установлена изоляция.

11. Закрепите термопленку скотчем на теплоотражающем

материале, чтобы исключить ее сдвиг.

12. Установите на стену терморегулятор. При этом необхо-

димо иметь ввиду, что:

12.1 Терморегулятор рекомендуется устанавливать на стене

в наиболее удобном и доступном для пользователя ме-

сте вблизи с имеющейся розеткой или выключателем.

ВНИМАНИЕ! Серебряные контакты внутри

термопленки должны быть полностью заизо-

лированы по всему срезу.

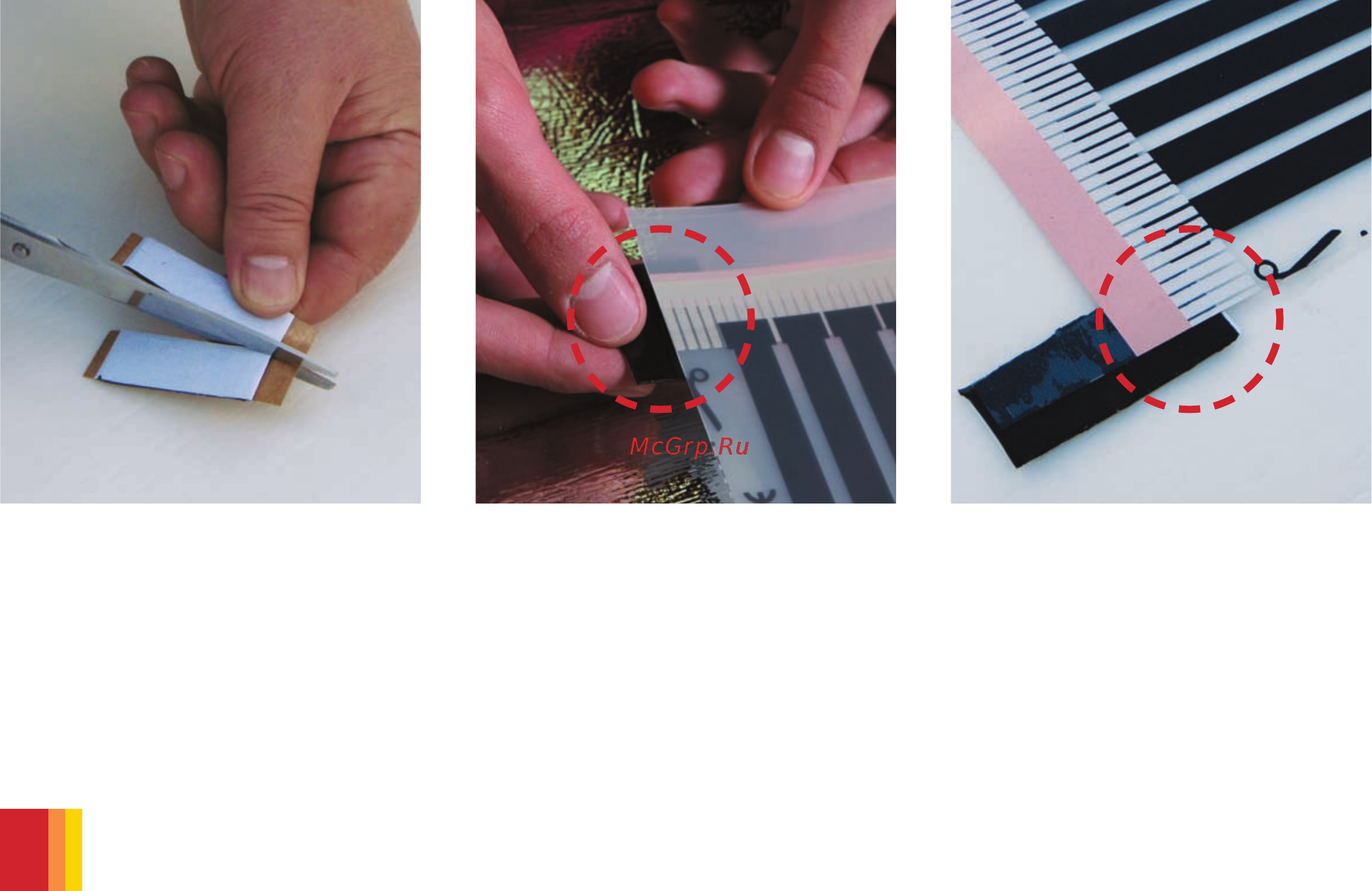

Рис. 13. Пример правильной установки изоляции линии

отреза медной шины

Правильно!

Рис. 12. Разрезание битумной изоляции на 2 части

Неправильно!

Рис. 14. Пример неправильной установки изоляции линии

отреза медной шины
