Carver t-350 01.006.00015 [10/13] Дованным калильным числом

Содержание

• Carver 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Т 350 1
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 6
• А не запускайте двигатель мотокультиватора без воздушного 7
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Привести к выходу из строя двигателя 7
• Противном случае срок эксплуатации сократится 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Фильтра 7
• Время его регулировки установите его на ровную поверх ность 8
• Для предотвращения опрокидывания мотокультиватора во 8
• Использование мотокультиватора на склонах может приве сти к его опрокидыванию управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время суток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 8
• На кожу не переливайте бензин выше допустимого уровня 8
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 8
• Пары бензина не допускайте попадания бензина на одежду и 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Дованным калильным числом 10
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Свеча зажигания должна 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver cw-1601с 01.023.00003 Инструкция по эксплуатации
• Carver cw-1400с 01.023.00002 Инструкция по эксплуатации
• Carver cw-1200a 01.023.00001 Инструкция по эксплуатации
• Carver 01.001.00034 Инструкция по эксплуатации
• Carver ppg-8000e-3 01.020.00013 Инструкция по эксплуатации
• Carver ppg-3900а 01.020.00012 Инструкция по эксплуатации
• Carver ppg - 3600а 01.020.00011 Инструкция по эксплуатации
• Carver ppg - 2500а 01.020.00010 Инструкция по эксплуатации
• Carver ppg-1200а 01.020.00008 Инструкция по эксплуатации
• Carver ppg-2500 01.020.00009 Инструкция по эксплуатации
• Carver rsg-41-16k 01.004.00007 Инструкция по эксплуатации
• Carver 01.010.00125 Инструкция по эксплуатации
• Carver 01.010.00123 Инструкция по эксплуатации
• Carver 01.010.00127 Инструкция по эксплуатации
• Carver 01.010.00122 Инструкция по эксплуатации
• Carver 01.010.00121 Инструкция по эксплуатации
• Carver 01.010.00120 Инструкция по эксплуатации
• Carver 01.010.00119 Инструкция по эксплуатации
• Carver 01.010.00118 Инструкция по эксплуатации
• Carver 01.010.00124 Инструкция по эксплуатации

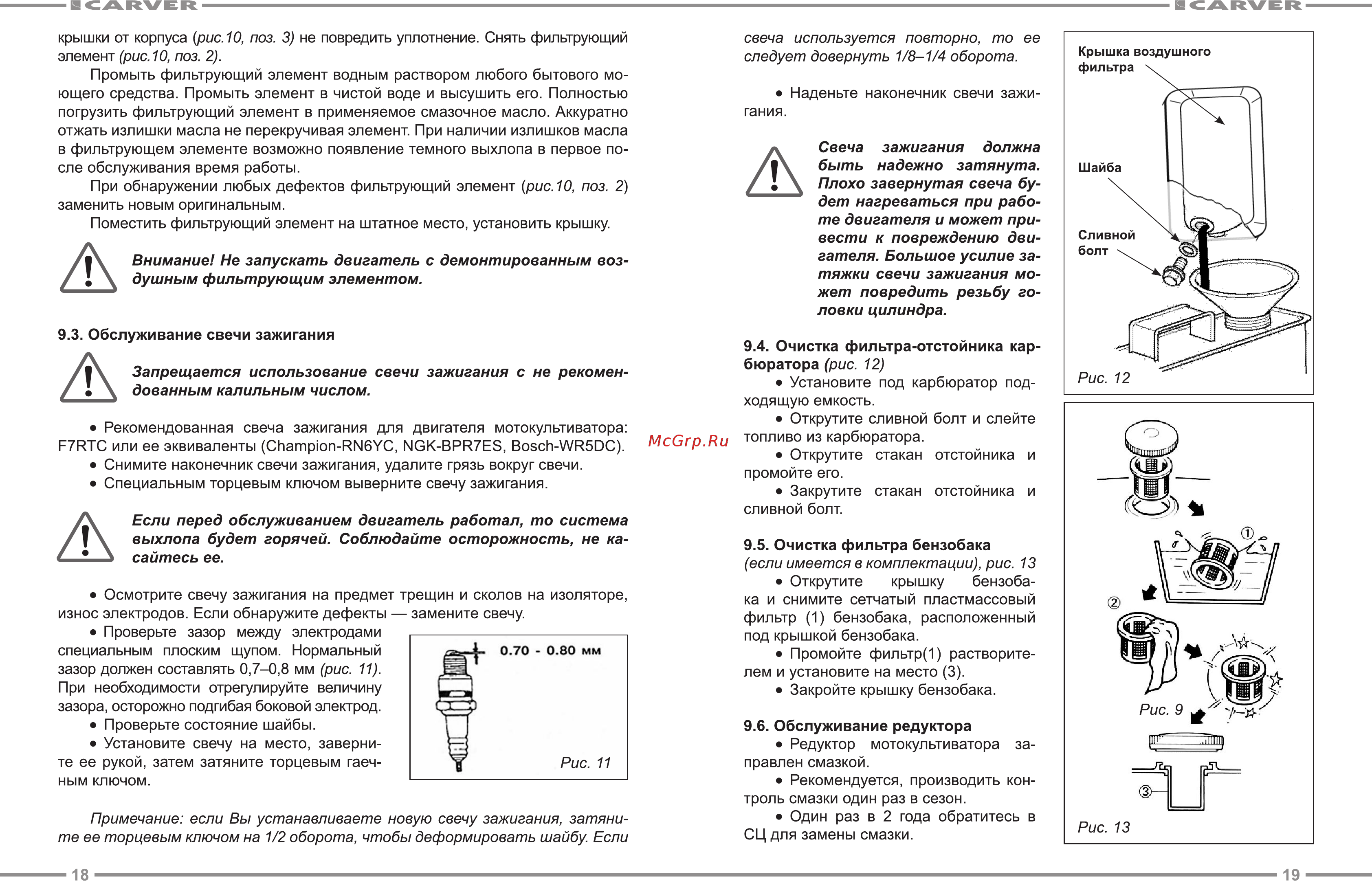

a CARVER H CARVER крышки от корпуса рис 10 поз 3 не повредить уплотнение Снять фильтрующий элемент рис 10 поз 2 Промыть фильтрующий элемент водным раствором любого бытового мо ющего средства Промыть элемент в чистой воде и высушить его Полностью погрузить фильтрующий элемент в применяемое смазочное масло Аккуратно отжать излишки масла не перекручивая элемент При наличии излишков масла в фильтрующем элементе возможно появление темного выхлопа в первое по сле обслуживания время работы При обнаружении любых дефектов фильтрующий элемент рис 10 поз 2 заменить новым оригинальным Поместить фильтрующий элемент на штатное место установить крышку Внимание Не запускать двигатель с демонтированным воз душным фильтрующим элементом 9 3 Обслуживание свечи зажигания I Запрещается использование свечи зажигания с не рекомен дованным калильным числом Рекомендованная свеча зажигания для двигателя мотокультиватора Е7РТС или ее эквиваленты СИатрюп РМбУС МОК ВРР7ЕЗ Bosch WR5DC Снимите наконечник свечи зажигания удалите грязь вокруг свечи Специальным торцевым ключом выверните свечу зажигания Если перед обслуживанием двигатель работал то система выхлопа будет горячей Соблюдайте осторожность не ка сайтесь ее Осмотрите свечу зажигания на предмет трещин и сколов на изоляторе износ электродов Если обнаружите дефекты замените свечу Проверьте зазор между электродами специальным плоским щупом Нормальный зазор должен составлять 0 7 0 8 мм рис 11 При необходимости отрегулируйте величину зазора осторожно подгибая боковой электрод Проверьте состояние шайбы Установите свечу на место заверни те ее рукой затем затяните торцевым гаеч ным ключом Примечание если Вы устанавливаете новую свечу зажигания затяни те ее торцевым ключом на 1 2 оборота чтобы деформировать шайбу Если 18 свеча используется повторно то следует довернуть 1 8 1 4 оборота ее Наденьте наконечник свечи зажи гания Свеча зажигания должна быть надежно затянута Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя Большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 9 4 Очистка фильтра отстойника кар бюратора рис 12 Установите под карбюратор под ходящую емкость Открутите сливной болт и слейте топливо из карбюратора Открутите стакан отстойника и промойте его Закрутите стакан отстойника и сливной болт 9 5 Очистка фильтра бензобака если имеется в комплектации рис 13 Открутите крышку бензоба ка и снимите сетчатый пластмассовый фильтр 1 бензобака расположенный под крышкой бензобака Промойте фильтр 1 растворите лем и установите на место 3 Закройте крышку бензобака 9 6 Обслуживание редуктора Редуктор мотокультиватора за правлен смазкой Рекомендуется производить кон троль смазки один раз в сезон Один раз в 2 года обратитесь в СЦ для замены смазки 19
