Carver rsg 245 01.004.00028 [24/28] Список деталей продолжение

Содержание

• Внимательно прочитайте настоящее руководство и следуй 4
• Зовать инструмент 4
• Несоблюдение правил может привести к увечьям 4
• Те всем правилам техники безопасности прежде чем исполь 4
• Уважаемый покупатель 4
• Быть изменены производителем без предварительного уве домления 5
• Технические характеристики и комплект поставки могут 5
• Недоступном для детей месте 8
• Храните пилу 8
• Вместе с шиной 10
• Выключите двигатель и остудите 10
• Его перед заправкой топливом 10
• Защитные перчатки 10
• Края цепи очень острые для вашей безопасности наденьте 10
• Натяжение так как когда цепь 10
• Новая цепь слегка удлиняется по мере ее эксплуатации часто 10
• Ослабляется она может соскочить или быстро износиться 10
• Проверяйте и регулируйт 10
• Будьте осторожны во время взбалтывания 11
• Излишнее количество масла в смеси приводит к появлению 11
• Нагара в цилиндре что влечет за собой заклинивание поршня 11
• Не используйте масло для 2 хтактных двигателей с водяным охлаждением рекомендованную пропорцию топливной смеси смотрите на упаковке масла 11
• Топливной смеси 11
• Тщательно соблюдайте пропорцию топливной смеси 11
• I же изменения влияющие на работу бензопилы самостоя 12
• Гарантия теряет силу также в случае несоблюдения инструк ций по смешиванию топлива и т д приведенных в данном ру ководстве 12
• Двигатель бензопилы не требует обкатки 12
• Запрещена длительная работа двигателя 12
• Л гарантия не покрывает естественный износ деталей а так 12
• На холостых оборотах 12
• Обкатка двигателя 12
• Ресурс шины цепи и ведущей звездочки 12
• Тельно внесенные пользователем 12
• Ч не используйте отработанное или грязное масло для смазки цепи так как оно может повредить маслонасос и сократить 12
• Ля плавно потянуть за ручку стартера механизм стартера 13
• Некоторые модели бензопил оборудованы системой с облег 13
• Произведет запуск пуск двигателя 13
• Чинным запуском двигателя easy start при запуске двигате 13
• Быть одет защитный пластиковый чехол 14
• Не забывайте добавлять масло в масляный бак каждый раз когда вы заправляете пилу топливной смесью 14
• Нении пилы на направляющую шину с пильной цепью должен 14
• Ч каждый раз по окончании работ при транспортировке и хра 14
• X ла со стволами небольших размеров это позволит вам лучше 15
• Ознакомиться с бензопилой всегда соблюдайте правила техники безопасности бензопи лой необходимо пользоваться только для пиления дерева за прещается пилить другие материалы не пользуйтесь бензо пилой для поддевания перемещения или разламывания пред метов а также не блокируйте ее на неподвижных опорах под ключать к точке отбора мощности на бензопиле инструмент или детали неуказанные изготовителем запрещено 15
• Отдача высокая вероятность травмирования 15
• Перед продолжением работы прочитайте раздел инструк 15
• При работе цепной пилой может произойти отбрасывание 15
• Ции по безопасности рекомендуем потренироваться снача 15
• Лы убедитесь что двигатель остановился и остыл 17
• Перед выполнением очистки проверки или ремонта бензопи 17
• Всегда закрывайте воздухозаборный проем при чистке цилиндра 18
• Сняв фильтр закройте зажимом конец всасывающей трубки 18
• А по соображениям безопасности и эффективности работы очень 19
• В целях безопасности не используйте для вашей пилы другие 19
• Важно чтобы режущие звенья цепи были хорошо заточены 19
• Верстия смажьте переднюю ведомую звездочку через отверстие располо женное на плоскости шины возле заклепок ведомой звездочки 19
• Ковую длину и угол наклона 19
• Необходимо выполнять заточку когда вид опилок напоминает пыль вам требуется больше усилия для пиления пиление непрямое увеличивается вибрация увеличивается расход топлива 19
• Перед заточкой убедитесь что двигатель остановился используйте круглый напильник необходимого диаметра см таблица за 19
• После заточки каждая режущая кромка звеньев цепи должна иметь одина 19
• Проверьте шину на износ поперечное сечение направляющих частей 19
• Сняв шину удалите опилки из ее направляющего паза и из смазочного от 19
• Таблица заточки цепей 19
• Типы цепей и шин в таблице указаны сведения о заточке раз личных типов цепей но это не подразумевает возможности использования их всех для вашей пилы данные по заточке ва шей цепи выделены жирным шрифтом 19
• Точки цепи 19
• Цепи всегда надевайте защитные очки и перчатки 19
• Шины должно всегда иметь прямоугольную форму 19
• Www uralopt ru 20
• Адреса и телефоны ближайших сервисных центров 20
• Изделия обращайтесь в сервисный центр 20
• По вопросам связанным с неисправностями 20
• Указаны в гарантийном талоне 20
• H carver 22
• Список деталей 22
• Carver 23
• Список деталей продолжение 23
• H carver 24
• Вес брутто нетто 7 5 6 9 кг 24
• Длина шины 45 см 18 24
• Количество ведущих звеньев цепи 72 24
• Модель цепи rezer вр 8 1 72 24
• Мощность двигателя 1 6 квт 2 2 л с 24
• Объем цилиндра 45 с 24
• Пильный аппарат модель шины rezer455 l8 f 24
• Список деталей продолжение 24
• Технические характеристики 24
• Тип двигателя 2 х тактный с воздушным охлаждением 24
• Толщина паза шины 1 5 мм 0 058 24
• Уровень звукового давления lwa 110дб а 24
• Шаг цепи 8 25 0 325 24
• Www uralopt ru 26
• Адреса и телефоны ближайших сервисных центров 26
• Изделия обращайтесь в сервисный центр 26
• Оператор должен осознавать что контроль над практиче 26
• По вопросам связанным с неисправностями 26
• Ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 26
• Указаны в гарантийном талоне 26
• Ч инструкции указанные в данном руководстве не относят ся к абсолютно всем ситуациям которые могут возникнуть 26
• 7 342 218 24 85 28
• Www uralopt ru 28
• Телефон центрального сервисного центра 28

Похожие устройства

• Carver gbc-143 01.001.00031 Инструкция по эксплуатации
• Carver gbc-152 01.001.00032 Инструкция по эксплуатации
• Carver tr-1500s 01.002.00009 Инструкция по эксплуатации
• Carver tr-1200s 01.002.00008 Инструкция по эксплуатации
• Carver rse-2200м 01.014.00005 Инструкция по эксплуатации
• Carver rse-1500м 01.014.00004 Инструкция по эксплуатации
• Carver mt-650м 01.006.00014 Инструкция по эксплуатации
• Carver promo pbc-52 01.001.00028 Инструкция по эксплуатации
• Carver promo pbc-43 01.001.00027 Инструкция по эксплуатации
• Carver st-650el 01.017.00003 Инструкция по эксплуатации
• Carver st-550 01.017.00001 Инструкция по эксплуатации
• Carver promo psg-45-15 01.004.00023 Инструкция по эксплуатации
• Carver gbc-043ms 01.001.00023 Инструкция по эксплуатации
• Carver gbc-043m 01.001.00022 Инструкция по эксплуатации
• Carver gbc-033ms 01.001.00021 Инструкция по эксплуатации
• Carver gbc-033m 01.001.00020 Инструкция по эксплуатации
• Carver t-653r 01.006.00013 Инструкция по эксплуатации
• Carver t-652r 01.006.00012 Инструкция по эксплуатации
• Carver rse-2400 01.014.00003 Инструкция по эксплуатации
• Carver rse-1500 01.014.00001 Инструкция по эксплуатации

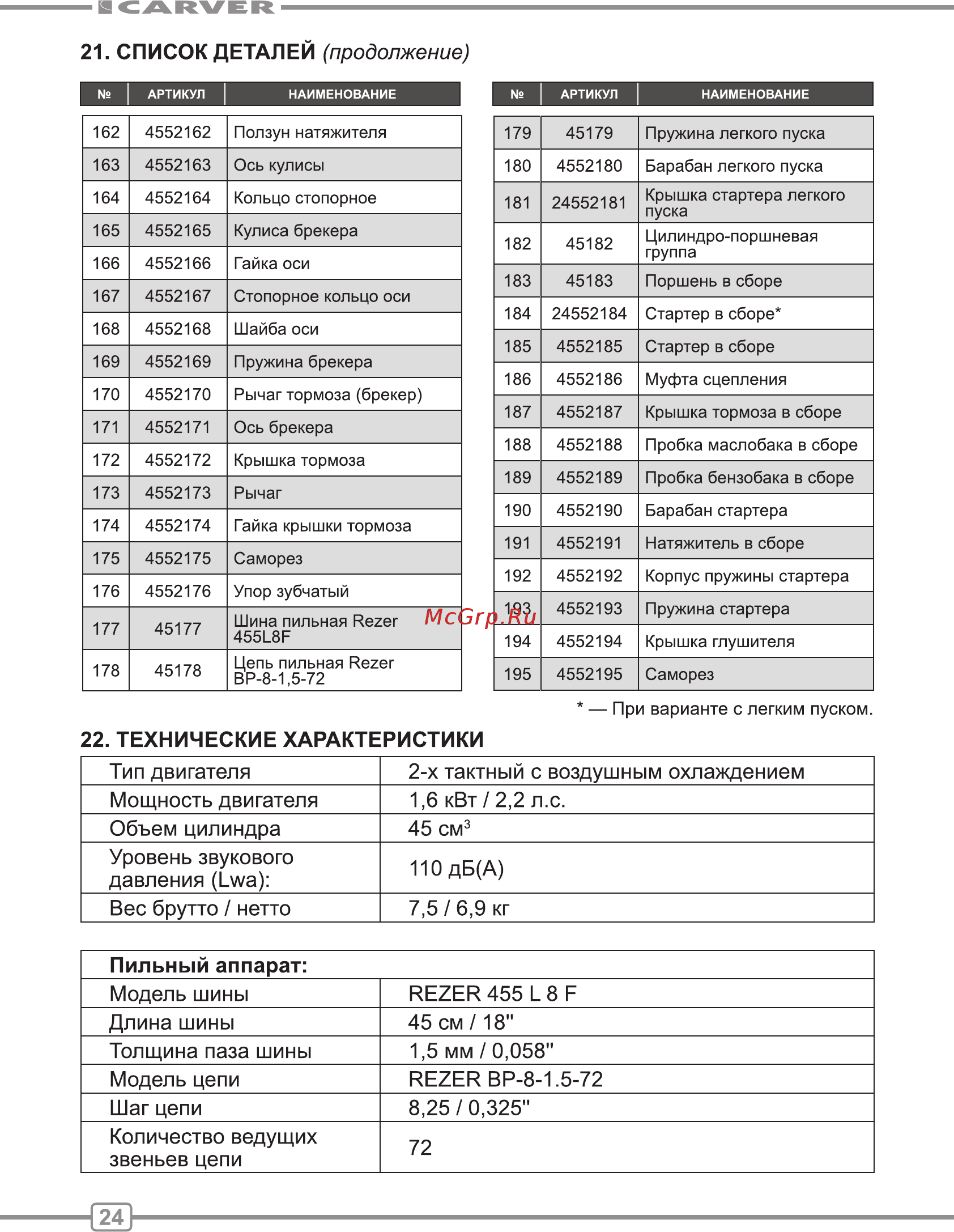

H CARVER 21 СПИСОК ДЕТАЛЕЙ продолжение АРТИКУЛ НАИМЕНОВАНИЕ АРТИКУЛ НАИМЕНОВАНИЕ 162 4552162 Ползун натяжителя 179 45179 Пружина легкого пуска 163 4552163 Ось кулисы 180 4552180 Барабан легкого пуска 164 4552164 Кольцо стопорное 181 24552181 165 4552165 Кулиса брекера 182 45182 166 4552166 Гайка оси Крышка стартера легкого пуска Цилиндро поршневая группа 167 4552167 Стопорное кольцо оси 183 45183 Поршень в сборе 168 4552168 Шайба оси 184 24552184 Стартер в сборе 169 4552169 Пружина брекера 185 4552185 Стартер в сборе 186 4552186 Муфта сцепления 187 4552187 Крышка тормоза в сборе 188 4552188 Пробка маслобака в сборе 189 4552189 Пробка бензобака в сборе 190 4552190 Барабан стартера 191 4552191 Натяжитель в сборе 192 4552192 Корпус пружины стартера 193 4552193 Пружина стартера 194 4552194 Крышка глушителя 195 4552195 Саморез 170 4552170 Рычаг тормоза брекер 171 4552171 Ось брекера 172 4552172 Крышка тормоза 173 4552173 Рычаг 174 4552174 Гайка крышки тормоза 175 4552175 Саморез 176 4552176 Упор зубчатый 177 45177 Шина пильная Негег 455Ь8Р 178 45178 Цепь пильная Кегег ВР 8 1 5 72 При варианте с легким пуском 22 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность двигателя Объем цилиндра Уровень звукового давления Lwa Вес брутто нетто Пильный аппарат Модель шины Длина шины Толщина паза шины Модель цепи Шаг цепи Количество ведущих звеньев цепи 24 2 х тактный с воздушным охлаждением 1 6 кВт 2 2 л с 45 см3 110дБ А 7 5 6 9 кг REZER455 L8 F 45 см 18 1 5 мм 0 058 REZER ВР 8 1 5 72 8 25 0 325 72
