![Carver gbc-143 01.001.00031 [8/24] См рис 3](/img/pdf.png)

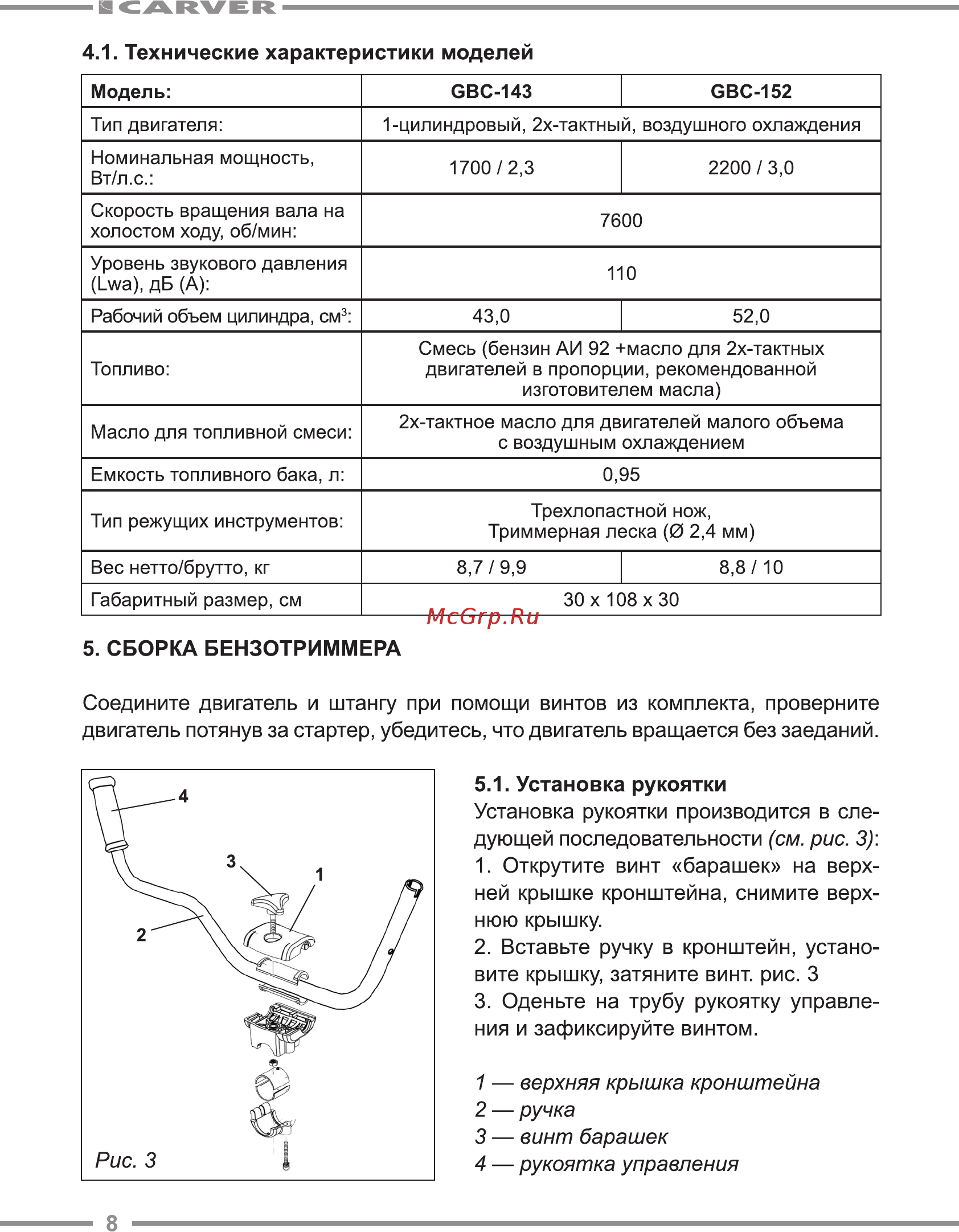

Carver gbc-143 01.001.00031 [8/24] См рис 3
![Carver gbc-143 01.001.00031 [8/24] См рис 3](/views2/1228051/page8/bg8.png)
Содержание
- Руководство по эксплуатации 1
- Я carver 1
- Carver 2
- Оглавление 2
- Carver 3
- Бензоинструменты являются оборудованием повышенной 3
- Длительного использования без перерывов не обеспечива 3
- Ется гарантийным обслуживанием 3
- Личная безопасность 3
- Настоящее изделие относится к бытовой серии бензоин 3
- Опасности чтобы избежать травм и других неприятных 3
- Правила безопасности при работе бензоинструментом 3
- Прежде чем приступите к работе бензоинструментом 3
- Рабочее место 3
- Ситуаций при использовании бензоинструмента следует 3
- Строго соблюдать следующие далее основные правила тех ники безопасности прочитайте и запомните эти указания 3
- Струментов после непрерывной работы в течение 45 ми нут необходимо выключить бензотриммер на 10 15 минут и дать ему остыть не допускайте перегрузок инструмента повреждения бензоинструмента в условиях перегрузки и 3
- Уважаемый покупатель 3
- Carver 4
- Техника безопасности при работе бензотриммером 4
- Carver 5
- Избежание отброса бензотриммера 5
- Carver 6
- Запрещается резка любых других материалов все неисправ ности возникающие по этой причине не обеспечиваются га рантийным ремонтом запрещается использование пильных дисков и других режущих насадок не предназначенных для данного бензотриммера 6
- Знаки и символы на корпусе бензотриммера 6
- Общие сведения и назначение бензотриммера 6
- А отверстие для заправки топливной смесью 7
- Быть изменены производителем без предварительного уве домления 7
- Основные элементы бензотриммера 7
- Рис 2 7
- Рис 2 расположение основных элементов бензотриммера 7
- С или оп положение дроссельной заслонки открыто 7
- Технические характеристики и комплект поставки могут 7
- Ь или off положение дроссельной заслонки закрыто 7
- Carver 8
- Верхняя крышка кронштейна 8
- Модель gbc 143 gbc 152 8
- Ручка 3 винт барашек 4 рукоятка управления 8
- Сборка бензотриммера 8
- См рис 3 8
- Технические характеристики моделей 8
- Установка рукоятки 8
- Carver 9
- Рис 9
- См рис 9
- Установка дискового ножа рис 9
- Установка защитного кожуха 9
- Установка ремня 9
- Carver 10
- Замена триммерной лески 10
- Заправка бензотриммера 10
- Порядок смешивания топливной смеси 10
- См рис 10
- См рис 6 10
- Топливная смесь 10
- Установка кассеты с леской рис 7 10
- Carver 12
- Выключение двигателя 12
- Запрещается полностью вытягивать трос стартера при 12
- Пуск двигателя рис 12
- Пуске двигателя повреждения возникающие в результате таких действий не обеспечиваются гарантийным ремон том 12
- Управление двигателем 12
- Carver 13
- Рис 8 элементы двигателя бензотриммера 13
- Carver 14
- Для эффективной работы необходимо учитывать что ко 14
- Должно быть максимальным без нагрузки работа двигателя на максимальных оборотах запрещена 14
- Личество оборотов двигателя бензотриммера под нагрузкой 14
- Покос травы 14
- Правильное использование дискового ножа 14
- Рис 14
- Экплуатация бензотриммера 14
- Carver 15
- Воздушный фильтр рис 11 15
- Загрязненный топливный 15
- Запрещается работать с поврежденным воздушным филь 15
- Заточка дискового ножа 15
- Обслуживание бензотриммера пользователем 15
- Топливный фильтр рис 12 15
- Тром или без него это может привести к поломке двигате ля что не является гарантийным случаем 15
- Фильтр может вызвать нестабильную работу двигателя 15
- Вентиляционные окна 16
- Корпус редуктора 16
- Л запрещается производить разборку узлов двигателя бензо 16
- Мостоятельной разборки узлов двигателя не в уполномочен 16
- Ном сервисном центре изделие не подлежит гарантийному 16
- Регулировка карбюратора 16
- Ремонту 16
- Свеча зажигания 16
- Триммера самостоятельно при обнаружении признаков са 16
- Carver 17
- Гарантийные обязательства 17
- Для очистки корпусных деталей изделия запрещается хра нить бензотриммер в пыльных помещениях 17
- Запрещается использовать различные виды растворителей 17
- Техническое обслуживание 17
- Www uralopt ru 18
- Адреса и телефоны ближайших сервисных центров 18
- Изделия обращайтесь в сервисный центр 18
- По вопросам связанным с неисправностями 18
- Указаны в гарантийном талоне 18
- Двигатель рис 18 20
- Carver 22
- Штанга рис 19 22
- 7 342 218 24 85 24
- Www uralopt ru 24
- Телефон центрального сервисного центра 24
Похожие устройства
- Carver gbc-152 01.001.00032 Инструкция по эксплуатации
- Carver tr-1500s 01.002.00009 Инструкция по эксплуатации
- Carver tr-1200s 01.002.00008 Инструкция по эксплуатации
- Carver rse-2200м 01.014.00005 Инструкция по эксплуатации
- Carver rse-1500м 01.014.00004 Инструкция по эксплуатации
- Carver mt-650м 01.006.00014 Инструкция по эксплуатации
- Carver promo pbc-52 01.001.00028 Инструкция по эксплуатации
- Carver promo pbc-43 01.001.00027 Инструкция по эксплуатации
- Carver st-650el 01.017.00003 Инструкция по эксплуатации
- Carver st-550 01.017.00001 Инструкция по эксплуатации
- Carver promo psg-45-15 01.004.00023 Инструкция по эксплуатации
- Carver gbc-043ms 01.001.00023 Инструкция по эксплуатации
- Carver gbc-043m 01.001.00022 Инструкция по эксплуатации
- Carver gbc-033ms 01.001.00021 Инструкция по эксплуатации
- Carver gbc-033m 01.001.00020 Инструкция по эксплуатации
- Carver t-653r 01.006.00013 Инструкция по эксплуатации
- Carver t-652r 01.006.00012 Инструкция по эксплуатации
- Carver rse-2400 01.014.00003 Инструкция по эксплуатации
- Carver rse-1500 01.014.00001 Инструкция по эксплуатации
- Carver mt-900 de 01.006.00008 Инструкция по эксплуатации
CARVER 4 1 Технические характеристики моделей Модель Тип двигателя Номинальная мощность Вт л с GBC 152 GBC 143 1 цилиндровый 2х тактный воздушного охлаждения 1700 2 3 2200 3 0 Скорость вращения вала на холостом ходу об мин 7600 Уровень звукового давления Lwa дБ А 110 Рабочий объем цилиндра см3 Топливо 43 0 52 0 Смесь бензин АИ 92 масло для 2х тактных двигателей в пропорции рекомендованной изготовителем масла Масло для топливной смеси 2х тактное масло для двигателей малого объема с воздушным охлаждением Емкость топливного бака л 0 95 Тип режущих инструментов Трехлопастной нож Триммерная леска 0 2 4 мм Вес нетто брутто кг 8 7 9 9 Габаритный размер см 8 8 10 30 х 108x30 5 СБОРКА БЕНЗОТРИММЕРА Соедините двигатель и штангу при помощи винтов из комплекта проверните двигатель потянув за стартер убедитесь что двигатель вращается без заеданий 5 1 Установка рукоятки Установка рукоятки производится в сле дующей последовательности см рис 3 1 Открутите винт барашек на верх ней крышке кронштейна снимите верх нюю крышку 2 Вставьте ручку в кронштейн устано вите крышку затяните винт рис 3 3 Оденьте на трубу рукоятку управле ния и зафиксируйте винтом 1 верхняя крышка кронштейна 2 ручка 3 винт барашек 4 рукоятка управления 8
