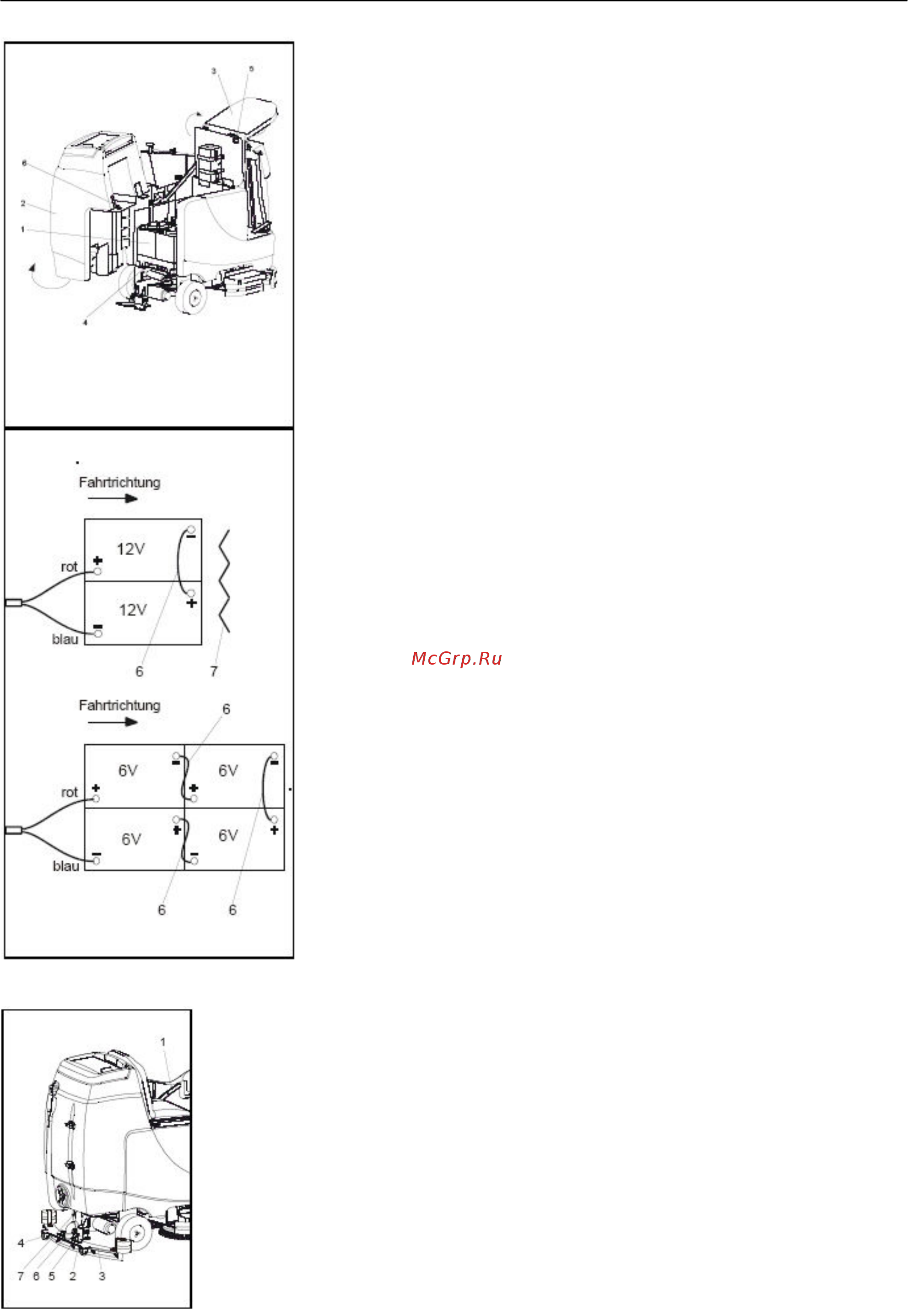

6 3 Установка снятие аккумуляторных батарей и подключение Открытие отсека для аккумуляторных батарей 1 сиденье оператора сдвиньте полностью назад см главу установка сиденья оператора 2 сиденье оператора 3 полностью наклоните вперед 3 бак для грязной воды 2 полностью отодвиньте в сторону Установка снятие аккумуляторных батарей 4 батареи 1 выберите в соответствии с требованиями главы технические характеристики и вместе с мостовым кабелем 2 подготовьте к установке 5 батареи 1 установите в поддон для батарей 4 Установку снятие батарей вместе с поддоном можно производить с использованием подходящего штабелера Закрытие отсека для батарей 6 закройте бак для грязной воды 2 повернув его вправо 7 сиденье оператора 3 откиньте вниз При этом проконтролируйте чтобы язык 5 зашел в болт 6 Подключение батарей 8 вставьте батареи как показано на рисунке в отсек для батарей Проверьте расположение полюсов ПРЕДУПЕЖДЕНИЕ ОПАСНОСТЬ ПОВРЕЖДЕНИЯ Неправильное подключение батарей ведет к короткому замыканию с опаноетью пожара Никогда не соединяйте одинаковые полюса батарей между собой Соблюдайте точно следующие предписания 9 соедините полюса батарей и с мостовым кабелем 6 как показано на рисунке 10 красный соединительный кабель соедините с полюсом батареи 11 синий соедиительный кабель соедините с полюсом батареи 12 если батареи меньшего размера используйте дистанционный переходник 7 13 закройте отсек для батарей см п 6 и 7 6 4 Монтаж демонтаж водосборной рейки 23 Монтаж водосборной рейки 1 опустить водосборную рейку рычагом 1 2 разместите водосборную рейку 3 за поломоечным автоматом так чтобы колеса водосборно рейки 4 находились сзади 3 оба рычага быстрого зажима 5 поверните несколько раз против часовой стрелки ослабьте но не отворачивайте полностью 4 водосборную рейку 3 вставьте до упора в вилку 2 5 оба рычага быстрого зажима 5 заверните по часовой стрелке 6 оба рычага быстрого зажима 5 приподнимите наклоните в направлении цепи и опустите 7 всасывающий шланг 6 вставьте прочно в отверстие для всасывания 7 бака для грязной воды и в в водосборную рейку 3 Демонтаж водосборной рейки 8 снятие водосборной рейки происходит в обратном порядке 10
