Процедура установки

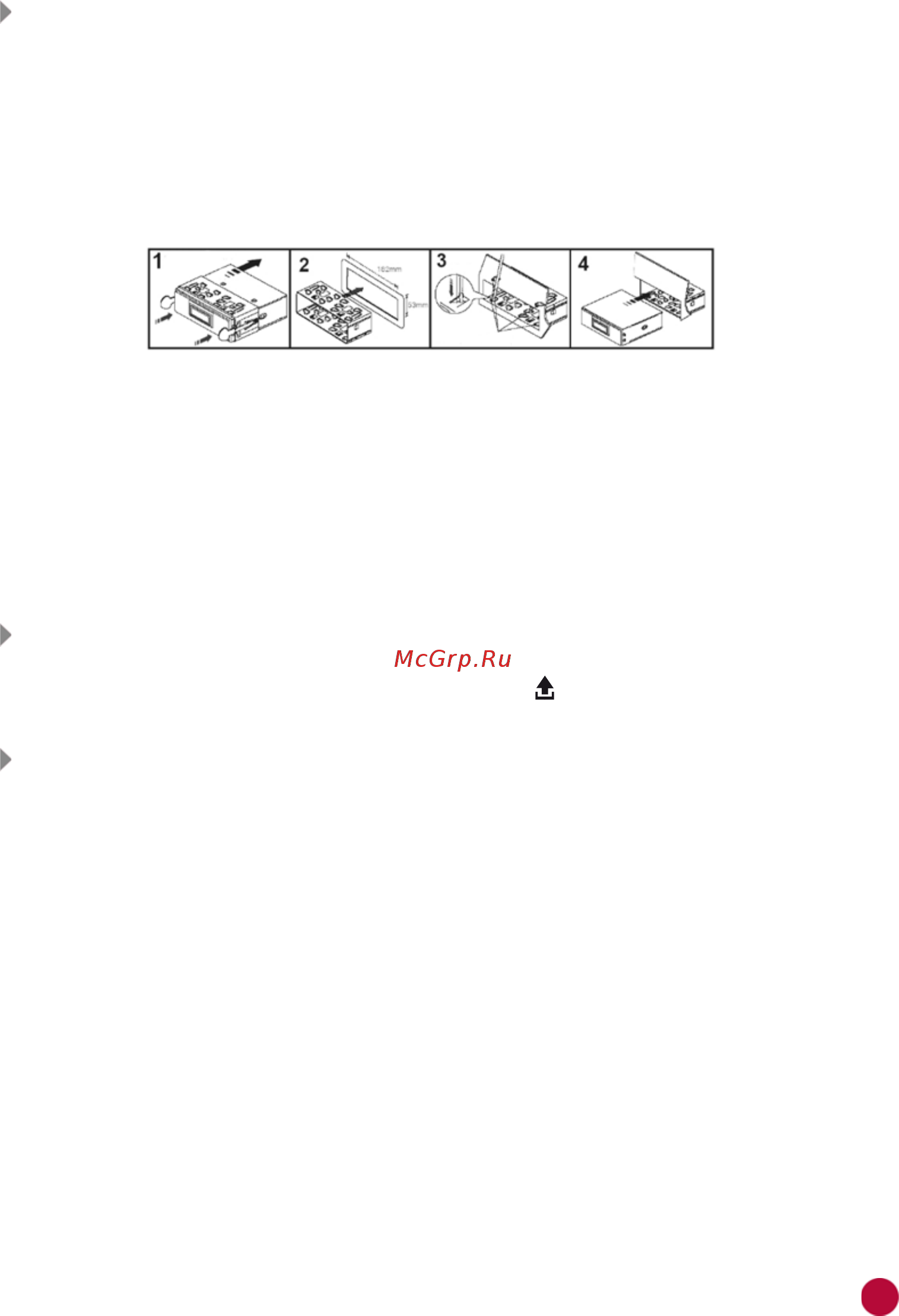

Первый вариант

1 - Отсоедините кожух от устройства

2 - Установите кожух в приборную панель автомобиля.

3 - После установки кожуха устройства в приборную панель выберите на кожухе те метал-

лические язычки, которые соответствуют толщине приборной панели, и отогните их,

чтобы зафиксировать кожух на месте.

4 - Выполните все необходимые подключения и установите устройство в приборную панель.

Второй вариант установки (монтажный кожух не используется)

Данный вариант установки предусматривает использование крепежных кронштейнов

штатного радиоприемника и резьбовых отверстий, которые находятся на боковых панелях

устройства.

1 - Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия

на кронштейнах и резьбовые соединения на корпусе устройства.

2 - Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого

используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6

мм), в зависимости от типа резьбовых отверстий на кронштейне.

Отсоединение передней панели

1 - Нажмите и удерживайте кнопку PWR/MUT (2) на передней панели, чтобы отключить

питание, затем нажмите кнопку откидывания панели

(17).

2 - Потяните правую часть панели на себя, чтобы снять панель (2).

Установка передней панели

1 - Вставьте сначала левую сторону панели, затем правую.

2 - Надавите на правую часть панели до щелчка и убедитесь, что панель установлена

правильно.
