WWW.WEBER.COM
®
11
УСТАНОВКА БАЛЛОНА СО СЖИЖЕННЫМ ПРОПАНОМ ВНУТРИ ШКАФА
УСТАНОВКА БАЛЛОНА ВНУТРИ ШКАФА

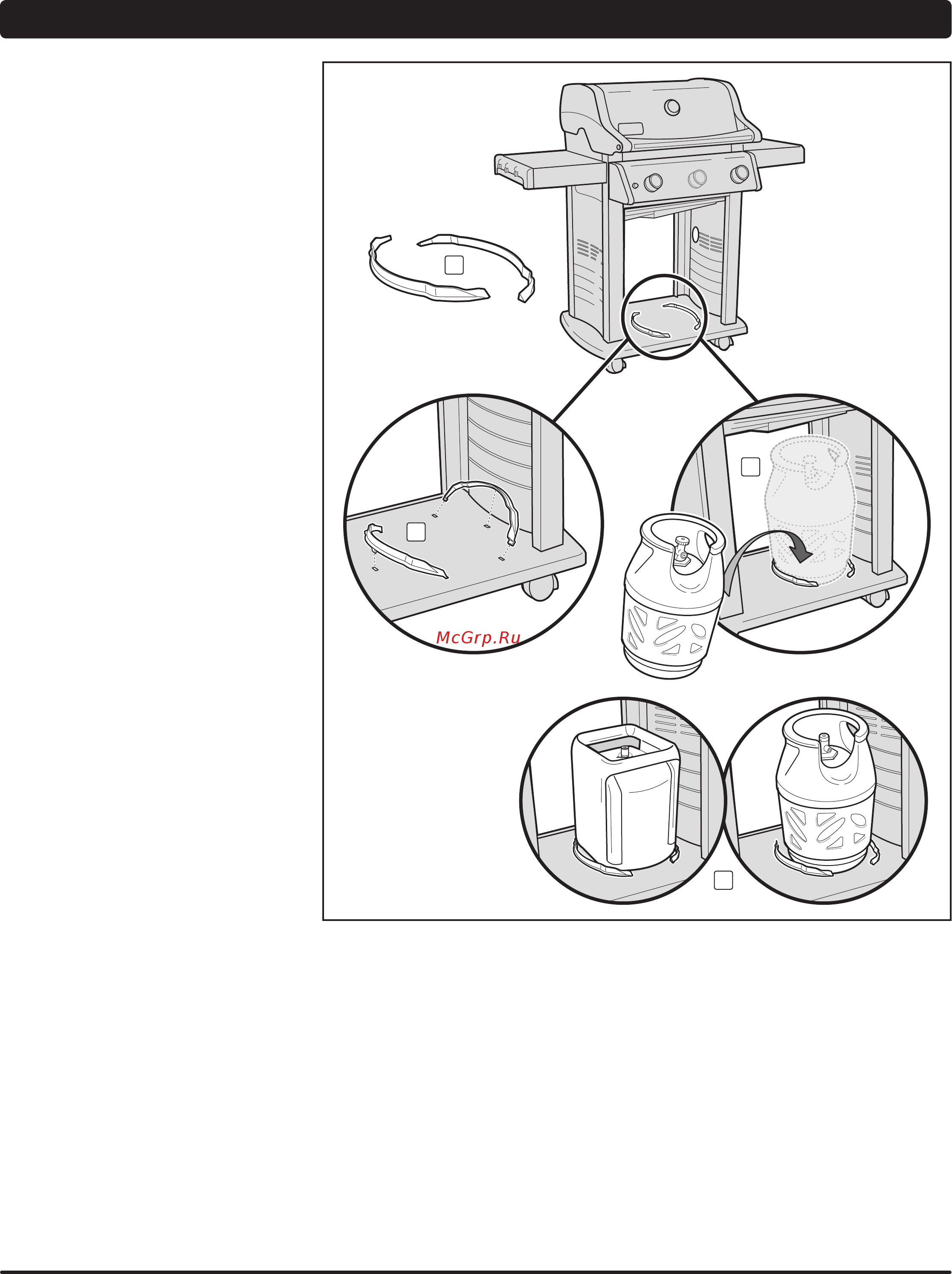

Для этого требуется: держатели баллона (1).
A) Поднимите и снимите защитный экран шкафа.
Защелкните держатели баллона в крепежных
отверстиях, расположенных в нижней панели, как
показано на рисунке (2). Вставьте ушки держателей
баллона в прямоугольные пазы. Закрепите
держатели на месте, повернув их вниз, чтобы
зафиксировать центральное ушко на своем месте.
B) Поднимите и поместите баллон между держателями
баллона (3) на нижней панели. Основание баллона
должно помещаться между держателями баллона
(4).
C) Поверните баллон так, чтобы отверстие крана было
обращено к передней стороне гриля.
D) Подсоедините регулятор к баллону со сжиженным
пропаном. См. “ПОДКЛЮЧЕНИЕ РЕГУЛЯТОРА”.
E) Установите на место защитный экран шкафа.
4
1
2
3
