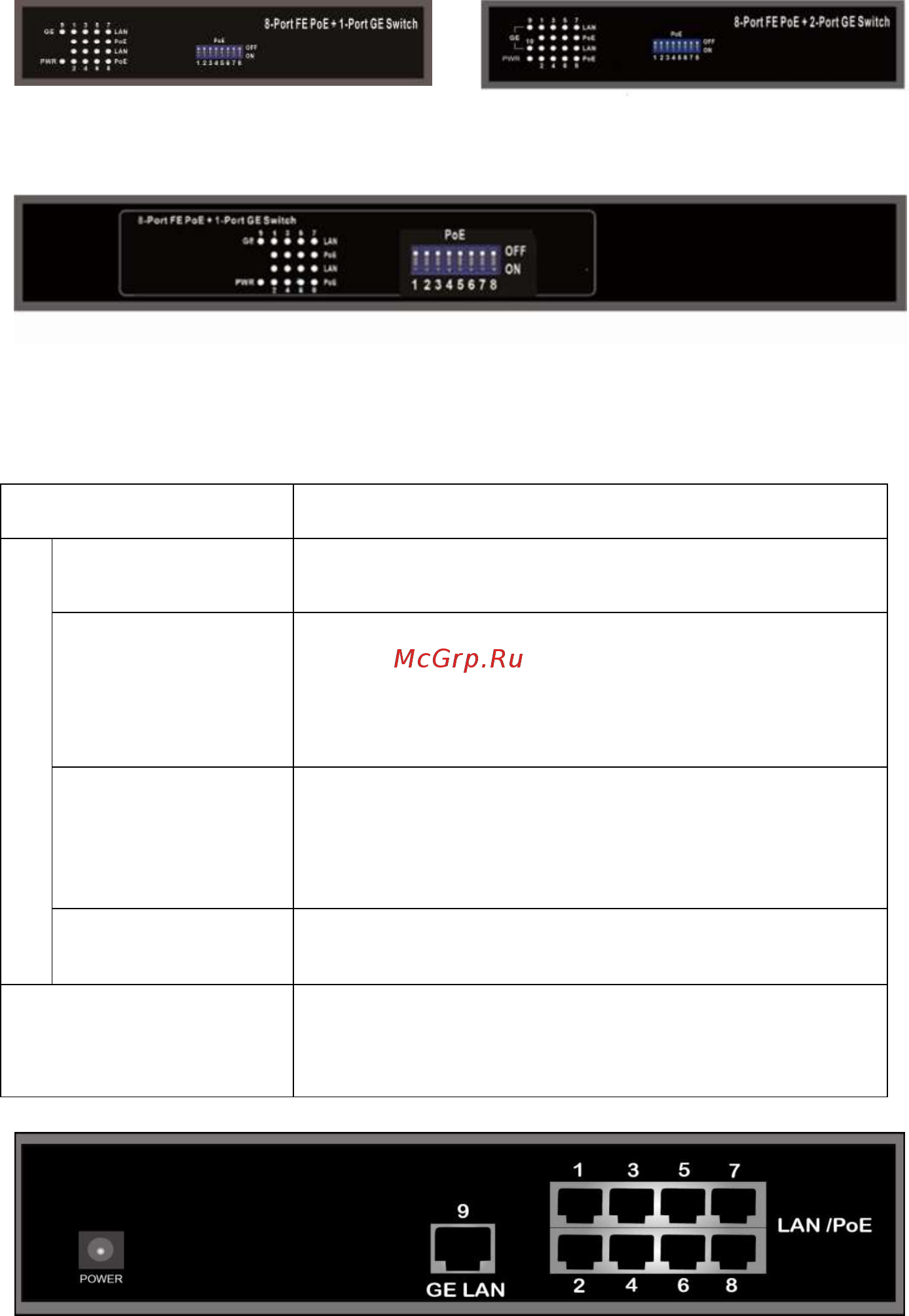

Рис.3 Коммутаторы SW-20810/B, SW-20820/B, вид спереди

Рис.4 Коммутатор SW-20810/C, вид спереди

Табл.1. Элементы передней панели коммутаторов SW-20810/B,

SW-20820/B, SW-20810/C

Наименование Назначение

LED-индикатор

LAN/ Port 1…8

Горит зеленый –

оборудование подключено к данному порту

PoE 1…8

Горит зеленый –

осуществляется передача питания (PoE)

на данном порту

Не горит – питание (PoE) не подается

GE 9 10

Горит зеленый –

подключение 1000 Мбит/с (uplink);

Горит желтый –

подключение 10/100Мбит/с (uplink)

PWR

Горит зеленый –

питание подается на коммутатор

PoE OFF/ON

1…8

(dip-переключатели)

Вкл/выкл питание (PoE) на портах 1…8

Рис.5 Коммутатор SW-20810/B, вид сзади
