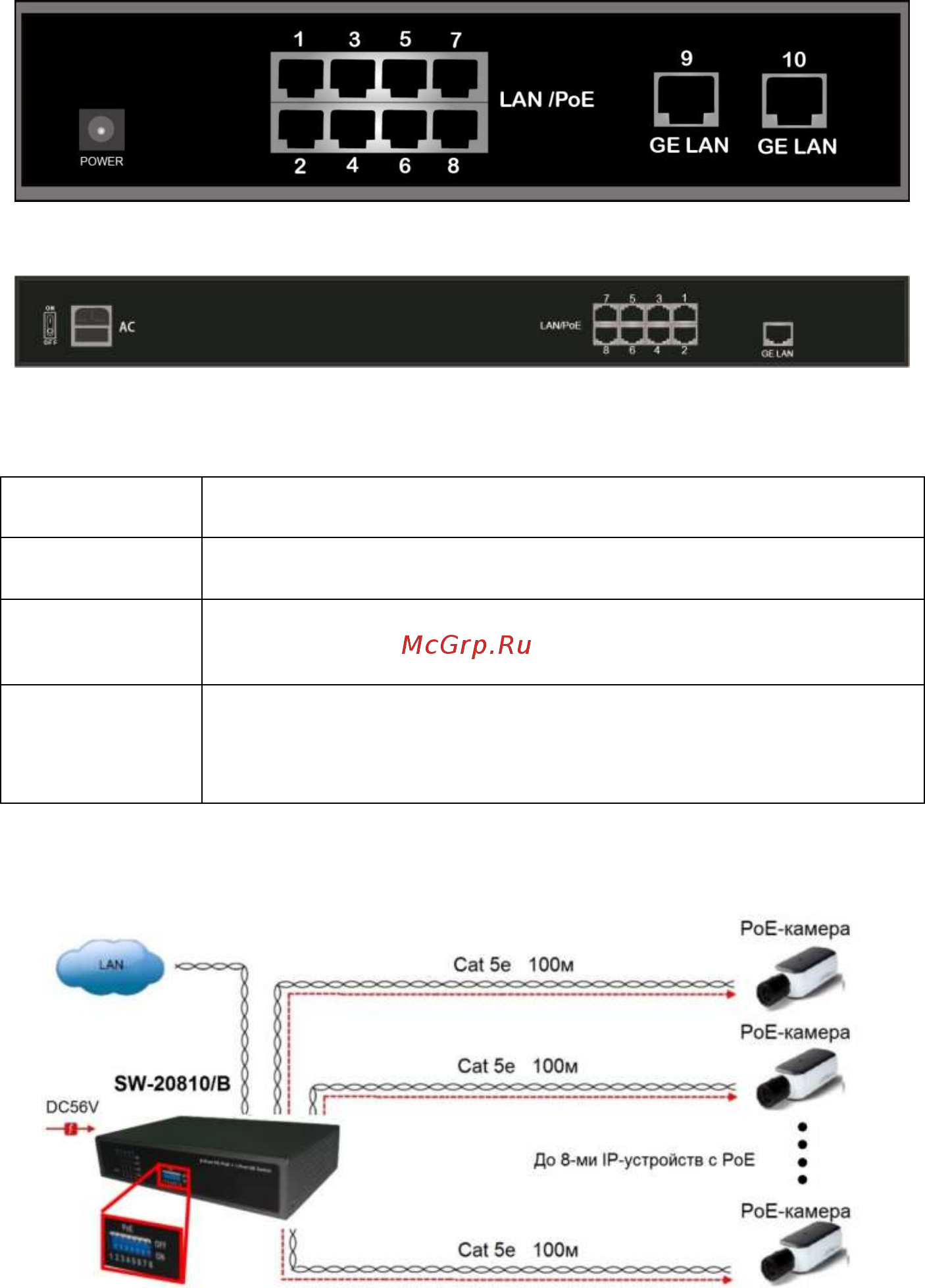

Рис.6 Коммутатор SW-20820/B, вид сзади

Рис.7 Коммутатор SW-20810/C, вид сзади

Табл.2 Элементы задней панели

Обозначение

Назначение

POWER

Разъем подключения внешнего блока питания

(AC220V/DC56V)

LAN/POE

Разъемы подключения IP-оборудования

(Fast Ethernet+PoE))

GE LAN 9 10

Порт (Gigabit Ethernet) (uplink);

Горит зеленый – подключение со скорость 1Гбит/с

Горит желтый – подключение со скоростью 100Мбит/с

Подключение

Рис.7 Схема подключения коммутатора SW-20810/B
