Enable Port (включить контроль порта): В данном окне ставится флажок

напротив номера порта, для которого нужно включить контроль лавины

широковещательных пакетов.

Кликните кнопку Update, чтобы изменения вступили в силу.

2.4.5 PoE (функция Power over Ethernet)

На этой странице можно включить и выключить питание PoE для

каждого порта в отдельности.

Кликните кнопку Update, чтобы изменения вступили в силу.

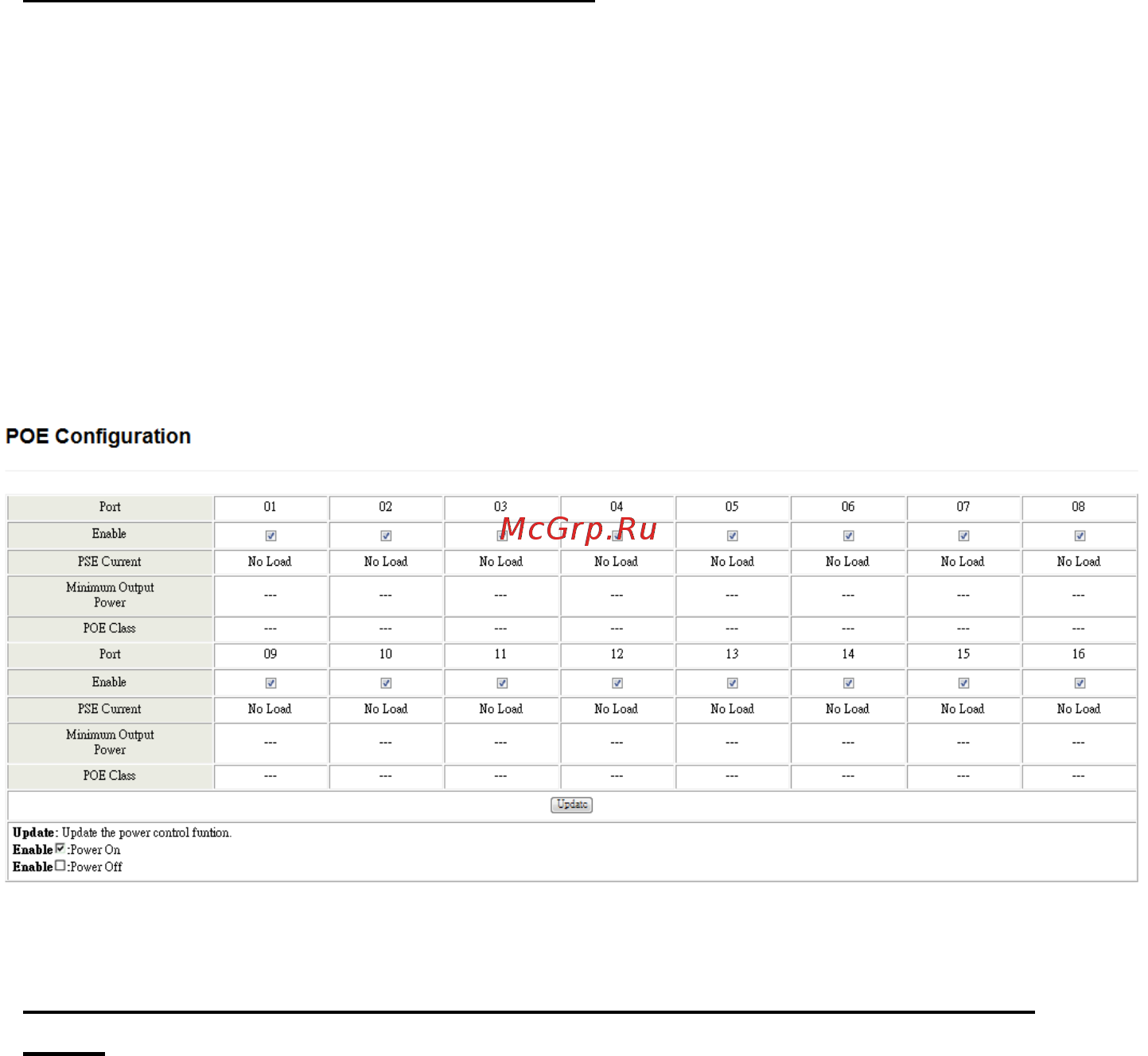

Рис. 2.13. Окно управления PoE

2.5 Вкладка «VLAN Setting» (настройки виртуальной локальной

сети)

Виртуальная локальная сеть (VLAN) представляет собой группу

сетевых устройств, которые взаимодействуют так, как если бы они

были подключены к широковещательному домену, независимо от их

физического местонахождения. Фактически, создание виртуальной

локальной сети эквивалентно подключению выбранных устройств к

другому коммутатору второго уровня. При этом физически все сетевые

устройства продолжают быть подключены к тому же коммутатору.

2.5.1 VLAN Mode (режим виртуальной локальной сети)

В данном окне можно выбрать режим виртуальной локальной сети на

коммутаторе. Режим разделения по порту (Port-based VLAN)

распределяет траффик только на выбранном коммутаторе. Для

распространения сети на другие коммутаторы необходимо
