использовать режим разделения по флагу (Tag Based VLAN). По

умолчания стоит режим Port-based VLAN.

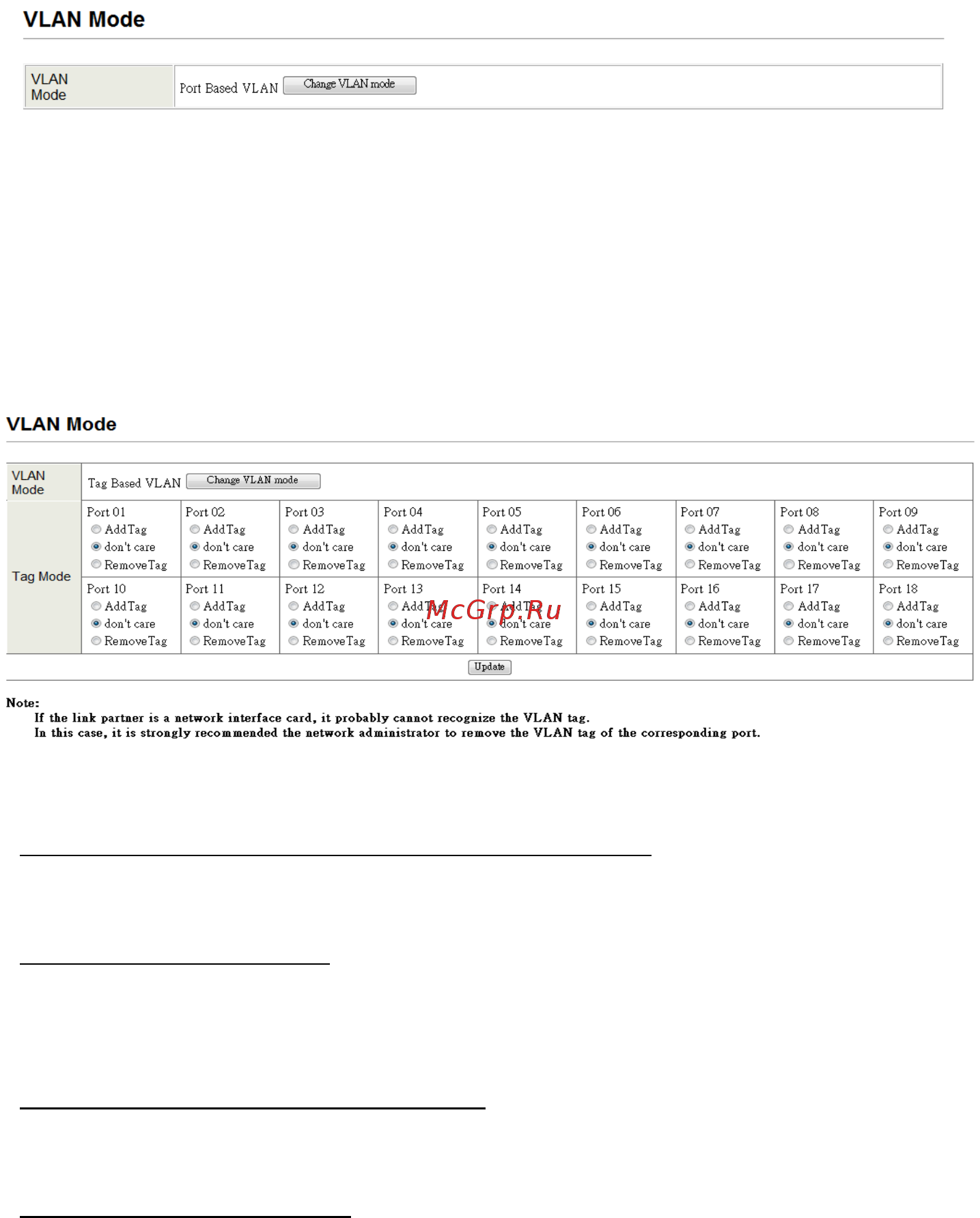

Рис. 2.14. Окно выбора режима VLAN

В случае выбора режима Tag Based VLAN окно изменит свой вид. В нем

появится возможность настроить режим флага для каждого порта,

соединяющегося с вышестоящим или нижестоящим устройством. Это

важно, так как происходит распределение виртуальной сети между

несколькими коммутаторами.

Рис. 2.15. Окно настройки Tag Based VLAN

VLAN Mode (режим виртуальной локальной сети): Здесь отображен тип

разделения в данной виртуальной локальной сети. Можно

переключиться из разделения по порту в разделение по флагу.

Add tag (добавить флаг): Выбор данного поля означает, что ко всем

исходящим пакетам с данного порта будет добавлен флаг формата

802.1Q. Данное поле следует выбрать для портов, соединенных

физически с другими коммутаторами.

Don’t care (безразличное состояние): Данное поле означает, что все

исходящие пакеты с выбранного порта будут иметь вид, аналогичный

входящим пакетам. Данное поле выбирается по умолчанию.

Remove tag (убрать флаг): Выбор данного поля означает, что флаги

формата 802.1Q со всех исходящих пакетов данного порта будут

убраны. Данное поле нужно выбирать для портов, физически

соединенных с конечными устройствами. На данный порт будут
