Osnovo SW-61622/TB Руководство по эксплуатации онлайн [5/12] 191111
![Osnovo SW-61622/TB Руководство по эксплуатации онлайн [5/12] 191111](/views2/1228670/page5/bg5.png)

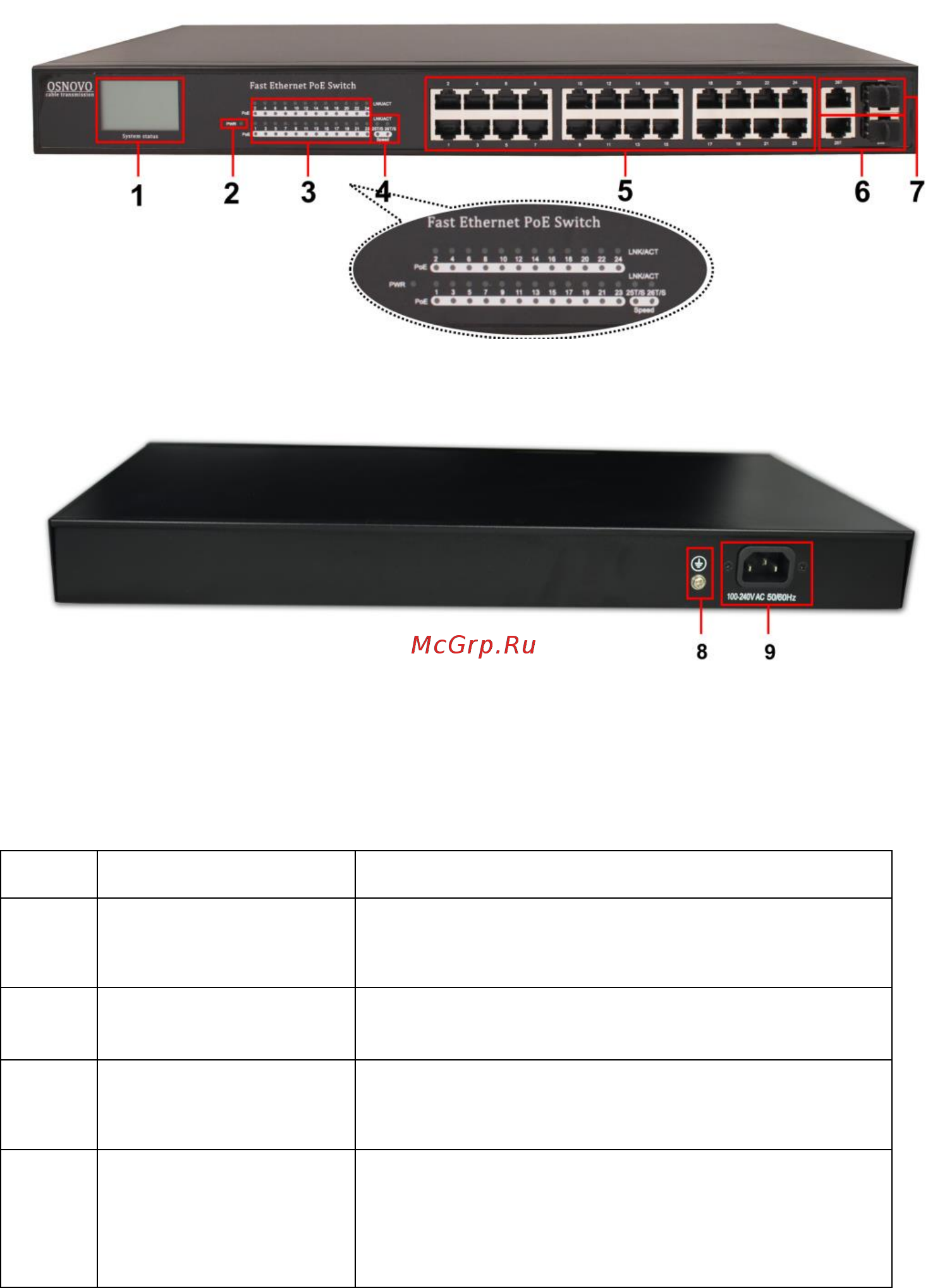

Рис. 4 Разъемы и индикаторы передней панели коммутатора
SW-62422/TB
Рис. 5 Разъёмы задней панели коммутаторов
SW-61622/TB, SW-61622/TB(330W), SW-62422/TB
Таб.1 Назначение разъемов и индикаторов коммутаторов SW-61622/TB,
SW-61622/TB(330W)
№ п/п
Обозначение
Назначение
1
Port Status
TFT-дисплей для отображения состояния
портов и другой информации.
2
PWR
LED-индикатор наличия питания.
3
PoE
LNK/ACT 1 … 16
LED-индикаторы Ethernet и PoE портов
с 1 по 16й.
4
LNK/ACT
17 T/S 18T/S
SPEED
LED-индикаторы работы 1 и 2го Combo
Uplink портов
