Описание работы TFT-дисплея

Коммутаторы SW-61622/TB, SW-61622/TB(330W), SW-62422/TB

оснащены TFT-дисплеем, который может отображать следующую

информацию о состоянии устройства:

 Максимальная общая выходная мощность РоЕ;

 Суммарная мощность нагрузки;

 Мощность нагрузки РоЕ на выбранном порте;

 Короткое замыкание;

 Индикация низкой мощности или отсутствия нагрузки на порте

(возможно, подключенное РоЕ устройство не исправно);

 Перегрузка;

 Низкое напряжение;

 Перегрев.

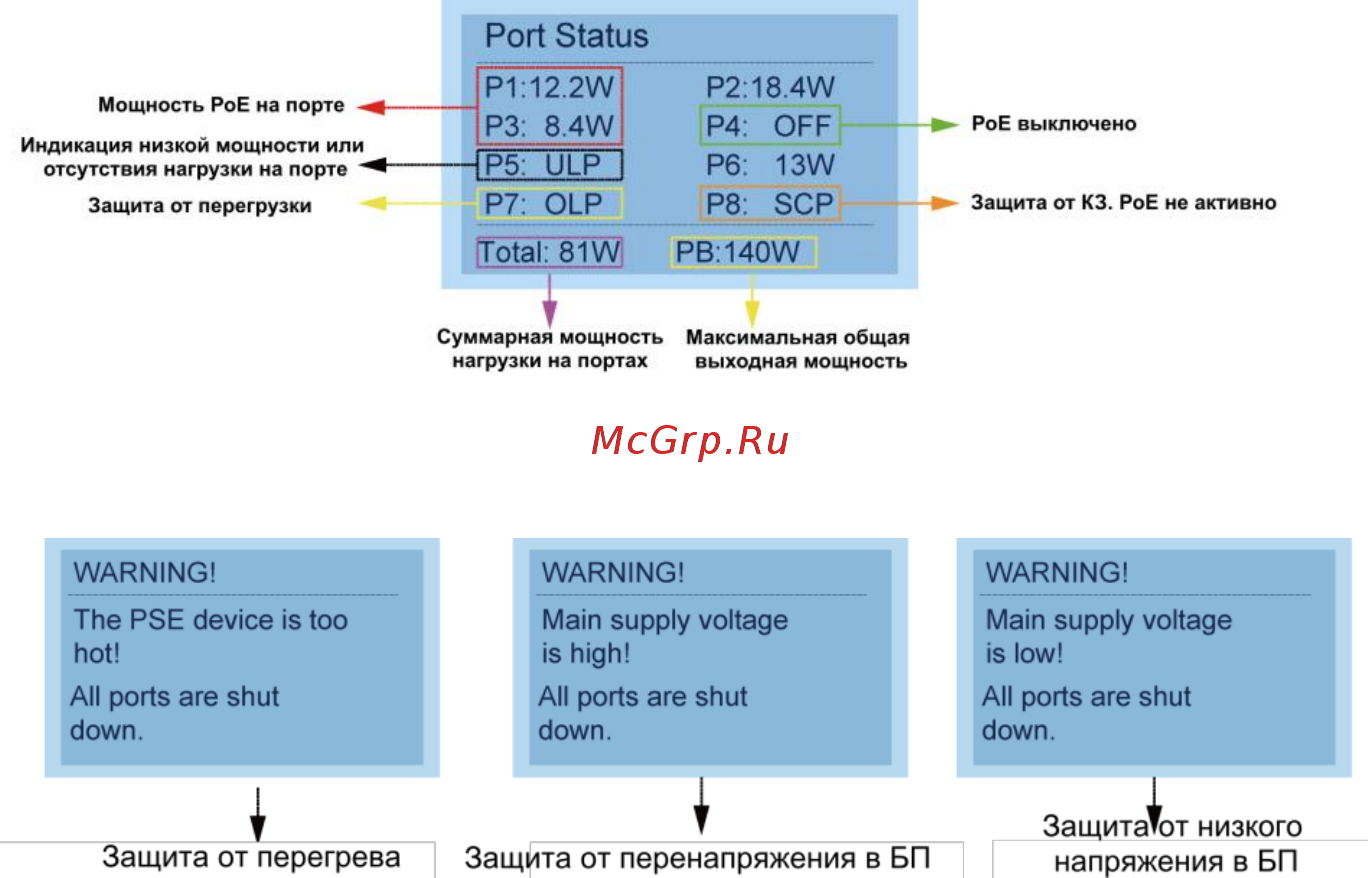

Рис. 6 Информация на TFT-дисплее коммутаторов

SW-61622/TB, SW-61622/TB(330W), SW-62422/TB*

Рис. 7 Дополнительная информация на TFT-дисплее

коммутаторов SW-61622/TB, SW-61622/TB(330W), SW-62422/TB

*Значения максимальной общей выходной мощности РоЕ и др. на

рисунке 6 предоставлены для ознакомительных целей. Реальные

значения указаны в таблице технических характеристик в конце

руководства по эксплуатации.
