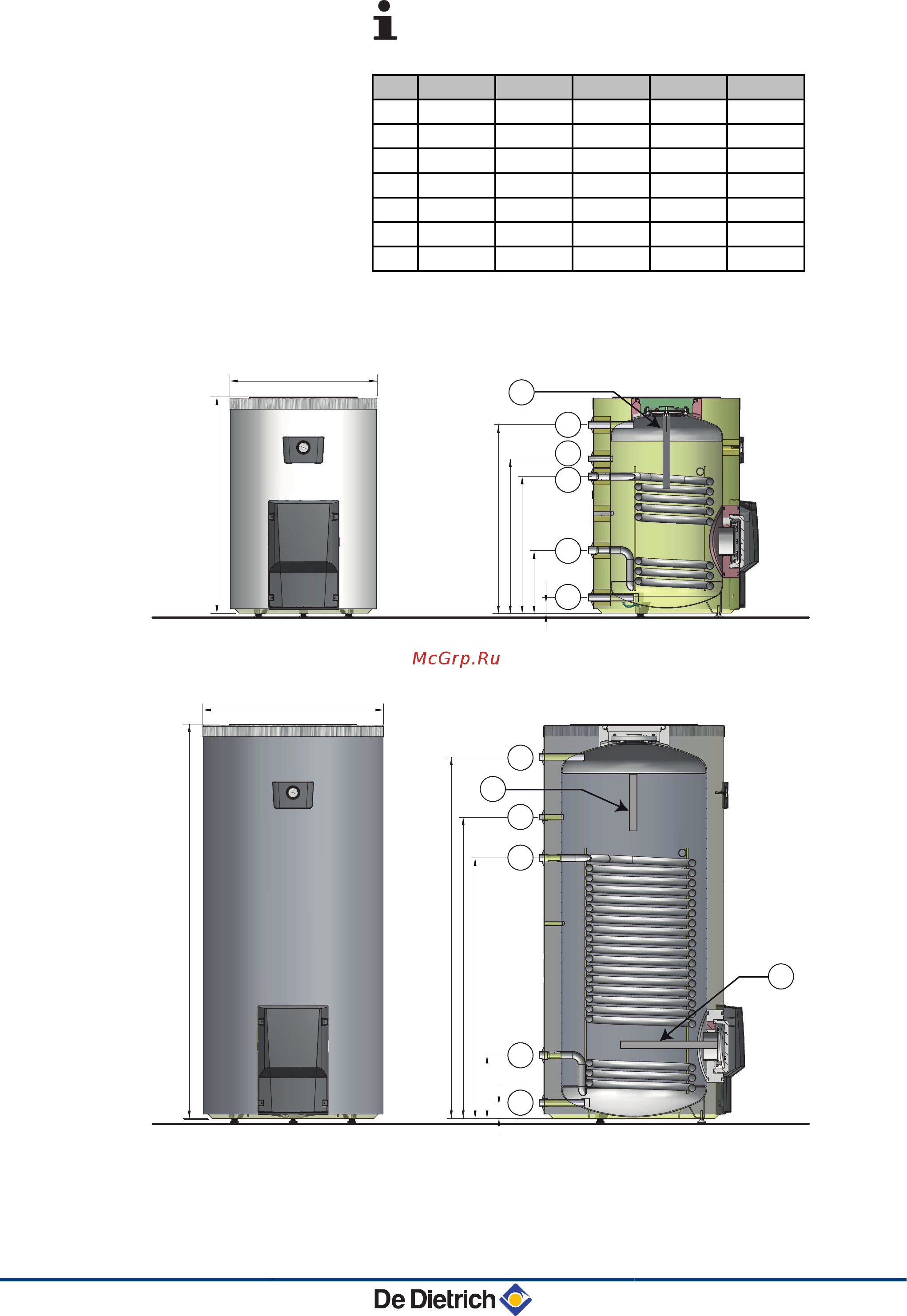

De Dietrich bpb 300 [13/36] N bpb 150
![De Dietrich bpb 300 [13/36] N bpb 150](/views2/1228706/page13/bgd.png)
G : Наружная цилиндрическая резьба, герметичная
при использовании плоской прокладки
BPB 150 BPB 200 BPB 300 BPB 400 BPB 500
A
70 70 70 66 71
B
282 282 282 282 283
C
612 747 972 972 1152
D
692 910 1262 1220 1348
E
844 1114 1634 1509 1618
F(Ø)
655 655 655 755 805
G
964 1234 1754 1642 1760
n
BPB 150
n
BPB 200 - BPB 300 - BPB 400 - BPB 500
L000558-A
1
3
2
4
5
6
A
B
C
D
E
G
Ø F
L000559-A
G
Ø F
A
B
C
D
E
1
2
3
4
5
6
6
BPB 150...500 4. Установка
05/06/2012 - 300027339-001-A
12
