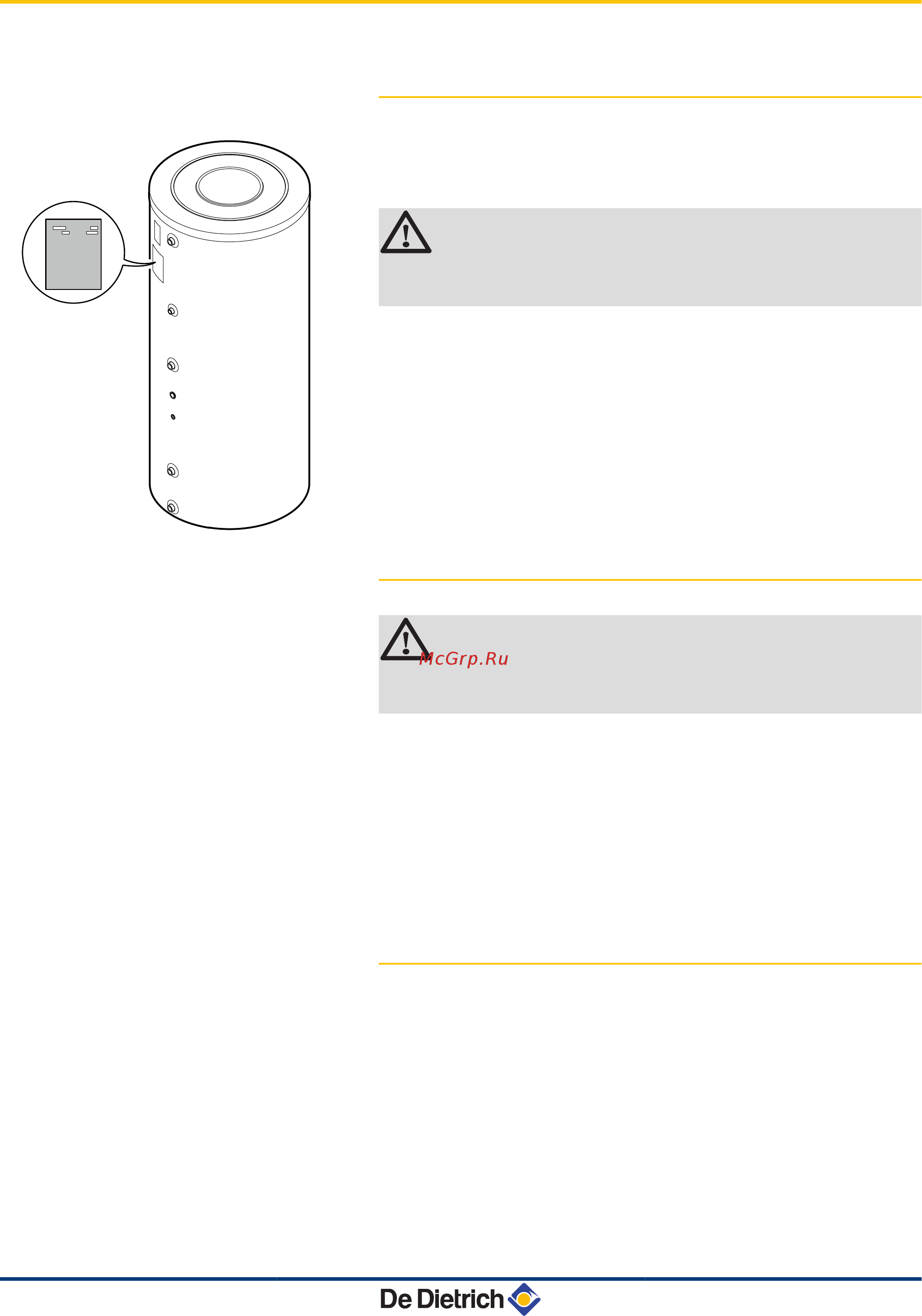

4.3 Выбор места для установки
4.3.1. Идентификационная табличка
Наклеенная на водонагреватель идентификационная табличка
содержит основную информацию об оборудовании : серийный
номер, модель и т.д..
ВНИМАНИЕ
Идентификационная табличка должна быть всегда
доступна.
4.3.2. Размещение оборудования
ВНИМАНИЕ
Установить оборудование в защищенном от
замерзания помещении.
4 Чтобы свести до минимума тепловые потери через
трубопроводы, установить оборудование как можно ближе к
точкам водоразбора.
4 Для обеспечения лёгкой уборки помещения установить
оборудование на подиум.
4 Установить оборудование на прочном и неподвижном
основании, способном выдерживать его вес.
4.3.3. Основные размеры
n
Список условных обозначений
A
Выход горячей санитарно-технической воды G 1"
Z
Циркуляция G ¾"
E
Вход теплообменника G 1"
R
Выход теплообменника G1"
C003702-B
4. Установка BLC 150...500
11
03/05/2012 - 300027311-001-01
