Osnovo Midspan-8/150RGM [5/13] Схема подключения

Винтовая клемма подключения

кабеля заземления

Схема подключения

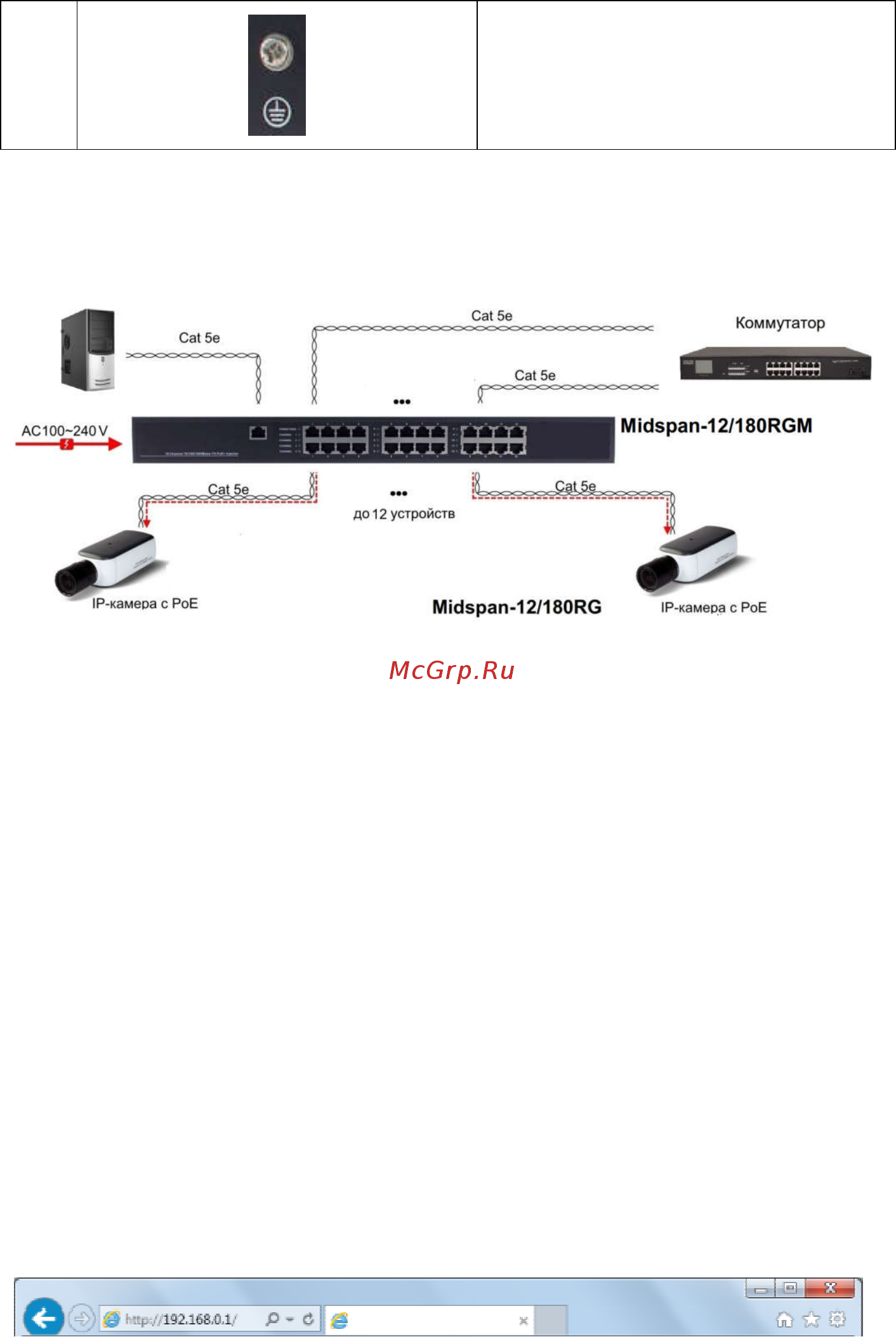

Рис.7 Схема подключения инжекторов на примере Midspan-12/180RGM

WEB-управление.

Управление (настройка) PoE-инжектора осуществляется с помощью ПК,

подключенного к управляющему порту инжектора (рис.2-5, п.1).

Для подключения PoE-инжектору должен быть присвоен IP-адрес.

ПК управления и инжектор должны находиться в пределах одной

подсети.

Доступ к Web-интерфейсу PoE-инжектора одновременно может быть

предоставлен только одному пользователю.

Подключение

Соедините сетевую карту ПК с разъемом инжектора, предназначенным

для настройки (рис.2-5, п.1) стандартным Ethernet-кабелем.

После подключения можете настроить PoE-инжектор с помощью

браузера.

Откройте браузер и введите в адресной строке: 192.168.0.1 (IP-адрес,

присвоенный инжектору «по-умолчанию»).
