6
TX
Горит при передаче данных по кабелю
витой пары со скоростью 100 Мбит/c.
Не горит при передаче данных по кабелю
витой пары со скоростью 10 Мбит/c.
7
TX (RX)
Разъём подключения оптического кабеля.
8
RJ45
Разъём подключения кабеля витой пары.
9
DC 5V
Разъём подключения блока питания.

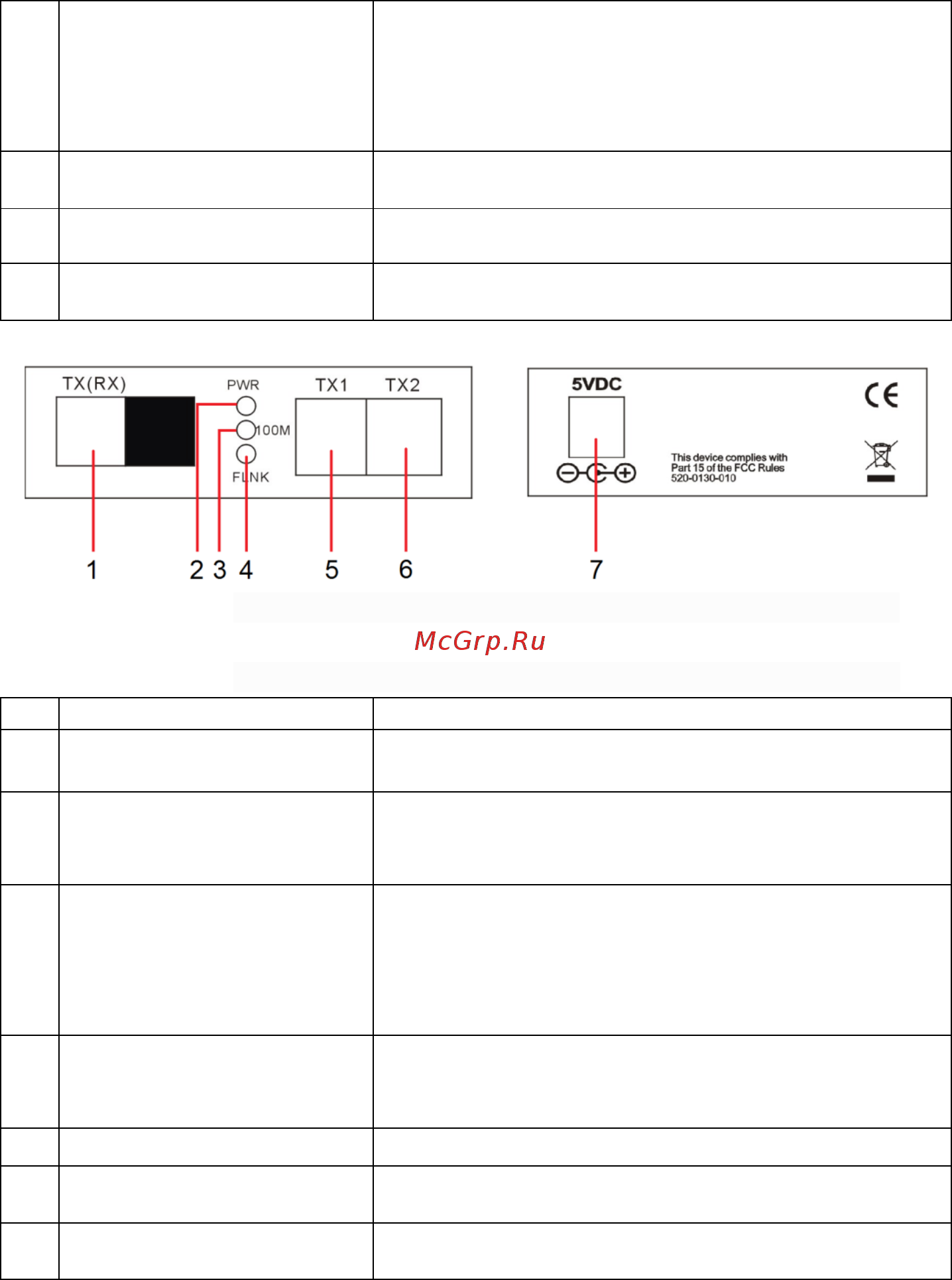

Рис. 5 Элементы медиаконвертеров OMC-100-21S5a (OMC-100-21S5b)
Таб. 2 Элементы медиаконвертеров OMC-100-21S5a (OMC-100-21S5b)
№
Наименование
Назначение
1
TX (RX)
Разъём подключения оптического кабеля.
2
PWR
Горит при подключенном питании
устройства.
3
100M
Горит при передаче данных по кабелю
витой пары со скоростью 100 Мбит/c.
Не горит при передаче данных по кабелю
витой пары со скоростью 10 Мбит/c.
4
FLink
Горит при успешном соединении
оптического кабеля с устройством.
Мигает при передаче FX трафика
5
TX1
Разъём подключения кабеля витой пары.
6
TX2
Разъём подключения кабеля витой пары.
7
DC 5V
Разъём подключения блока питания.
